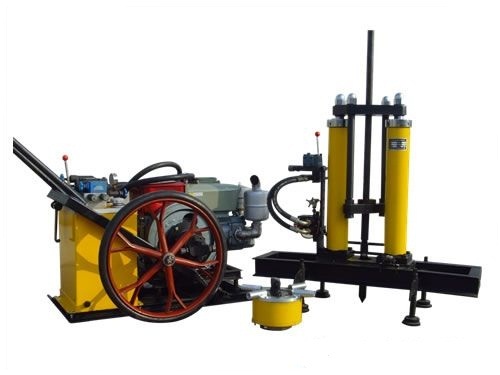

WSY-B双缸液压静力触探机

液压静力触探机

型号:WSY-5,WSY-10,WSY-20

产品介绍

WSY系列静力触探机采用液压传动技术,将测力静探探头匀速自动压入土中,通过记录仪表测读、记录,确定土的有关力学参数。

WSY系列静力触探机采纳了国内外同类产品许多优点,设计新颖,轻型结构、体积小、功力大、操作方便、自动化程度高,是土的静力触探(CPT)理想设备。它配置附件,可延伸做孔压静探(CPTU)、十字板剪切(VCT)、压入式波速(WVT)及扁铲侧胀(DMT)等原位测试试验。



主要技术参数

1、结构型式:散装型、叉形车拉运

2、反力:地锚反力、液压下锚器自动下锚,锚径≥300

3、卡杆形式:插板式

4、油缸:缸径50-125㎜、活塞杆径25-60

5. 额定贯入力30-250KN、起拔力40-280KN、贯入速度1.2m/min

6、工作油液:夏季46#液压油、冬季32#液压油

7、动力:SR170-1100柴油机

8、探杆:高强度45MnMoBo钢管

9、探头:15c㎡双桥静探探头


WSY-20B液压双缸静力触探机配置清单

序号





单位

数量



1

贯入车总成

油缸、差动机构、机座等

1



2

动力车总成

操纵阀组、油箱、柴油机等

1



3

手推车

H101车胎、车架

1



4

扶手杆

无缝钢管  螺口M27×1.5

6



5

液压下锚器

IQJM12油马达、固环座

1



6

地锚

单叶锚、锚径≥300

6



7

反力横梁

[10组焊  1.6m2m

2



8

探杆

杆径φ40、合金钢  1m

50



9

探杆插板

圆形板  开口34

2



10

探杆车架

组焊  1200×400(长×宽)

1



11

导正瓦

对开  内径φ41

2



12

双桥探头

15平方

2



13

探头上接头

接件  40杆螺口

1



14

呆探头

40杆螺口

1



15

电缆

8芯屏蔽线   ≤φ10

80



16

高压软管

16-5000

2



17



16-1500

1



18



20-1500

1



19

回油软管

10-5000

1



20

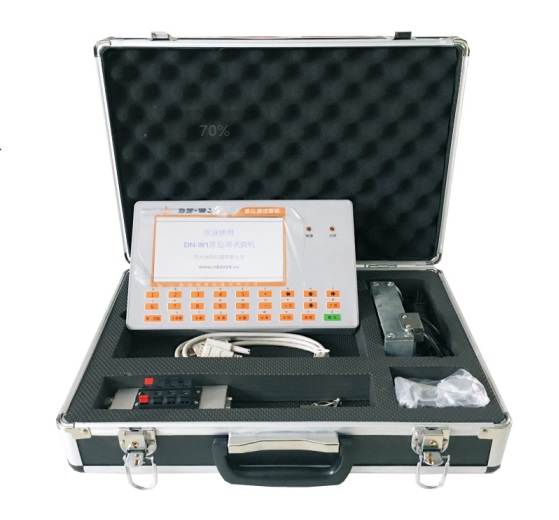

记录仪

自动记录仪

1



21

易损配件

随机工具

油缸密封件(DdJ);组合垫(若干);

内六角扳手(681012);调平套筒;呆扳手(2732
