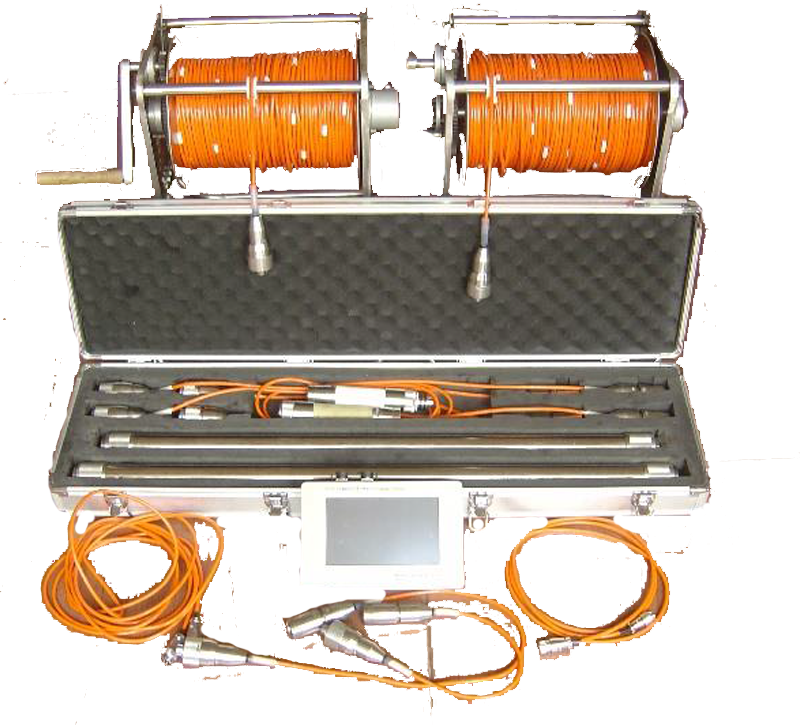

产品介绍
GT-CEI 跨孔电磁波成像仪基于电磁波在穿透不同介质的衰减指数不一样，可探测两钻孔间断面地质情况。它具有 能力强、跨距大、效率高等特点。适用于工程勘察，查明地下矿体、地质构造、空洞、岩溶 破碎带等信息。
产品用途
◆固体矿产勘探
◆煤田采空区探测
◆岩溶、空洞、裂隙、破碎带等探测
◆路基注浆效果评价
产品特点
◆数据采集、处理、成像一体化设计，体积小、重量轻、功耗低
◆工作频率范围宽、动态范围大、一致性好
◆内置大容量锂电池，工作时间长
◆软件界面简洁，操作简便，上手快
◆发射机探头能量大，接收探头灵敏度高
◆人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境
性能参数
型号 | GT-CEI跨孔电磁波成像仪 |
天线频率 | 4~8MHz、8~16MHz、16~32MHz |
频率稳定度 | 10-8 |
测量范围 | -120dmb~-15dbm |
发射功率 | >10W |
密封性能 | >12MPa |
工作时间 | >8h |
工作温度 | -10℃～+50℃ |
主机尺寸 | 220*145*52mm |
探头尺寸 | Φ38*792mm |

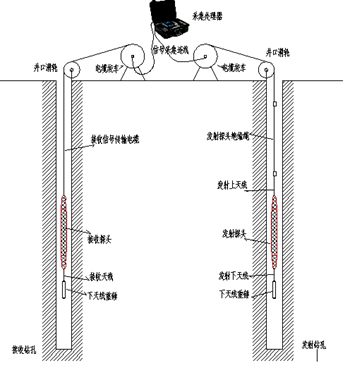

测试示意图

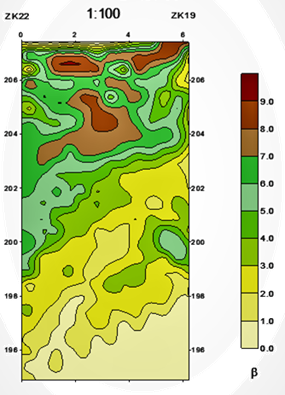

成果图
