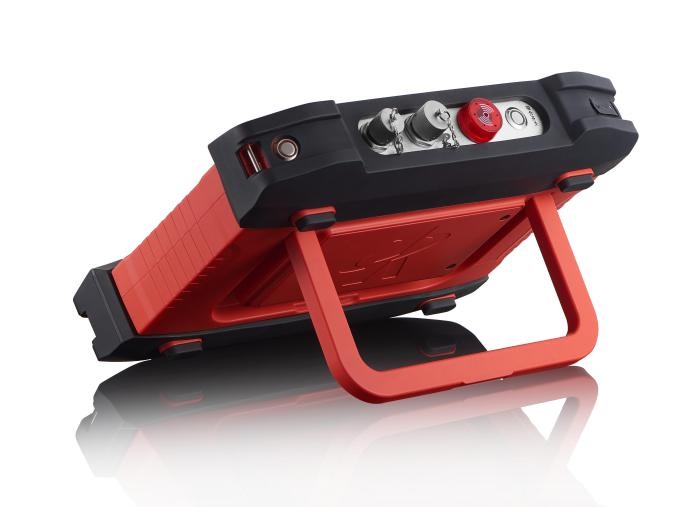

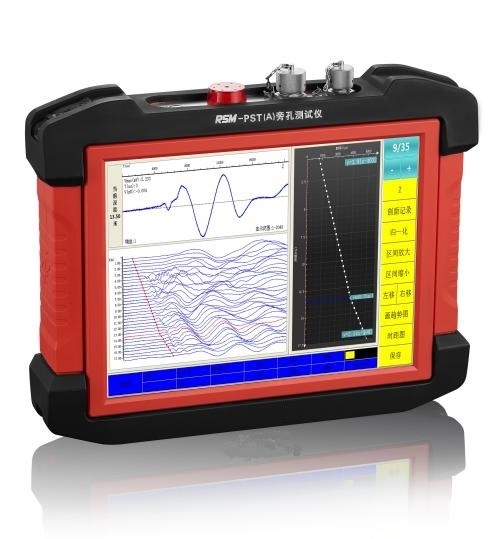

RSM-PST(A)旁孔测试仪

基桩桩长、桩身平均波速、桩底持力层波速检测,评估基桩桩长、桩身平均波速是否满足设计要求

产品介绍

技术特点

1、独创瞬时浮点结合全程浮点放大技术,高信噪比电路设计,兼顾强、弱信号的不失真采集;

2、可拆卸锂电池,支持座充,可另配备用电池,保障野外工作不间断;

3、高强度工程塑料机壳,结构牢固,重量轻,美观耐用;

4、12.1寸大屏幕显示,现场信号观察清晰;

5、主机触摸屏操作,界面友好,操作简单,支持中英文双语操作;

6、标准USB接口,U盘导出数据;

7、配备旁孔测试探头,贴壁效果好,信号质量高;

8、现场可进行基桩桩长、桩身平均波速、桩底持力层波速等分析判定功能;

9、屏幕亮度可调,适合在各种光照条件下使用;

10、背景颜色和时程曲线颜色可调,满足客户需求;

11、采用嵌入式系统,开关机快速,抗病毒侵扰。



符合规范

河北省工程检测地方标准《既有建筑地基基础检测技术规程》DB 13(J)/T189—2015

浙江省工程建设标准《基桩完整性检测技术规程》DB 33/T 1127 -2016


性能指标

RSM-PST(A)

显示方式

12.1寸真彩液晶显示屏(背光可调)

频率带宽

0.1~4000 Hz

存储量

16G电子硬盘

供电模式

可拆卸锂电池,支持座充

续航时间≥6h

信号采集方式

有线

操作模式

触摸屏

主控系统

低功耗嵌入式系统  主频:≥1GHz 内存:512M

通道数

外触发通道1个;采样通道3个

采样间隔

5~20000μs连续可调

触发方式

外触发

放大倍数

最大100000倍

触发电平

七档可选

记录长度

1 k、2k、4k、8k五档可调

工作温度

-20~+55℃

A/D采样精度

24位瞬时浮点

机壳

高强度工程塑料

系统噪声电压

<10μV

外形尺寸

340×270×73 mm

动态范围

≥100 dB

重量

3.2 kg(含锂电池)

数据导出方式

USB







标准配置

序号

名  称

数量

规格型号

1

旁孔测试仪

1

RSM-PST(A)

2

低应变速度计

1

EG-10F

3

低应变速度连接电缆(4芯插头)

1

pdi-5m

4

杠杆式井中三分量检波器(含配重块)

1

直径50mm,304不锈钢壳体

5

杠杆式井中三分量检波器电缆(含绕线盘)

1

100米

6

扳手

1



7

主机绕线盘通讯电缆(6芯插头)

1

3米

8

电源充电器

1

8.4V 5A

9

U盘

1



10

触摸笔

1



11

黄色拉杆箱

1
