产品介绍
技术特点
1、无线模式操作，无线传输距离可达50米，减轻现场测试强度，有效保障安全性
2、配备便捷式大功率超磁声波发射震源，测试信号更佳
3、采样精度高，16位A/D，采样间隔可达1μs，采样率最高可达1000KHz
4、整套系统全防水设计，适用于隧道，基坑等多种高湿度高温度恶劣环境
符合
《锚杆喷射混凝土支护技术规范》（GB50086-2001）
《水电水利工程物探规程》（DL/T 5010-2005）
《锚杆锚固质量无损检测技术规程》（JGJ/T 182-2009）
《水电水利工程锚杆无损检测规程 》（DL/T 5424-2009）
性能指标

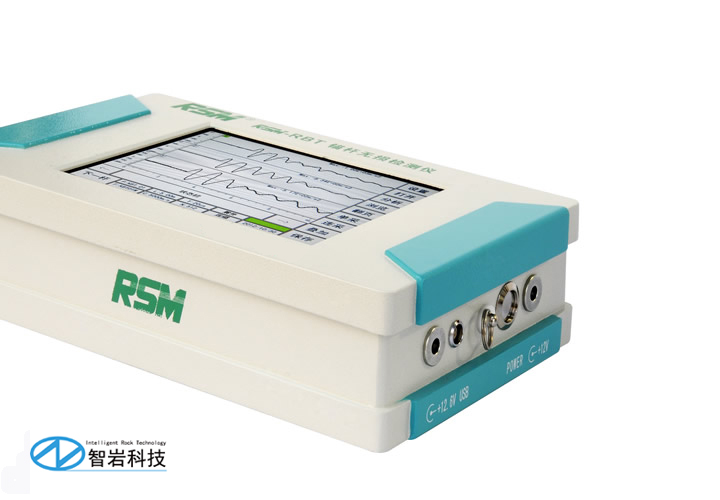

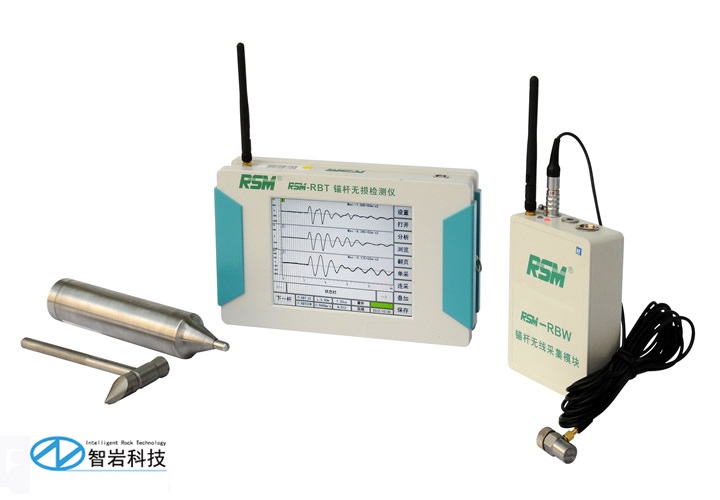

RSM-RBT 锚杆无损检测仪 | RSM-RBW 无线采集模块 | ||
显示方式 | 6.5真彩液晶显示屏（背光可调） | 供电模式 | 内置锂电池 |
存储模式 | 电子硬盘 | 体积 | 14×9.5×4.2(cm) |
存储量 | 10万根数据 | 重量 | 0.5kg |
主控系统 | 内置工控机 | 工作温度 | -20~70℃ |
采样间隔 | 1.0us~2000us | 传输模式 | 无线传输 |
采样频率 | 5kHz-1MHz | 传输距离 | 100米 |
记录长度 | 0.5k、1k、2k、4k (可选) | 传输速率 | 115200bit/s |
A/D转换精度 | 16位 | RSM-RBR超磁致伸缩声波震源 | |
采集器带宽 | 10Hz-50kHz(频带宽度) | 供电模式 | 内置锂电池 |
接受灵敏度 | ≤30uv | 体积 | Ф4.5×27.8cm |
数据传输模式 | U盘 | 重量 | 1.0kg |
工作温度 | -20~70℃ | 工作温度 | -20~70℃ |
供电模式 | 内置锂电池 | 最大瞬间功率 | 20kw |
体积 | 23.5×14×4.2(cm) | 工作电压 | 12V |
重量 | 3kg | 连续发射间隔时间 | 0.2s |
标准配置
序号 | 名 称 | 数 量 | 规格型号 |
1 | 锚杆无损检测仪 | 1 | RSM-RBT |
2 | 锚杆加速度计连接电缆 | 1 | 5m |
3 | 小手锤（锚杆专用） | 1 |
|
4 | 黄色手提箱 | 1 |
|
5 | 电源充电器 | 1 | 12.6V 3A |
6 | USB数据传输线 | 1 |
|
7 | 仪器背带 | 1 |
|
8 | U盘 | 1 |
|
9 | 锚杆压电型加速度传感器 | 1 | LCO159 |
