产品介绍
HX-JDT-02B跨孔电磁波透视仪(电磁波CT)产品特点
系统采用最新电子技术，集成程度高，切换频率时无需更换晶振。
发射机探头能量大，接收探头灵敏度高。
工作频率范围宽、动态范围大，一致性好。
支持扫频工作模式，一次测量可同时采集多个频率的数据，效率高。
数据、场强曲线、观测图等直观显示，提供可视化交互界面。
无效数据可现场删除、撤销，数据自动存盘。
可提供自动计数滑轮、自动采集数据。
探头内置锂电池，一次充电可工作24小时以上。
发射、接收主机一体化设计，触摸和旋钮两种操作方式，操作简单方便，
采用低功耗ARM主控机，仪器可连续工作12小时以上。
数据分析功能齐全，提供场强分析、交会法分析，视吸收系数CT剖面分析等多种功能。
技术参数
扫频范围 | 0.1MHz～32MHz |
扫频间隔 | 由软件任意设定 |
同步频率准确度 | ±0.5ppm |
发射机输出瞬间功率 | ≥15W（75欧负载） |
接收机测量范围 | 0.17μV～>56mV（-135dB~-25dB）,其中对数线性范围95dB |
测量误差 | <±2dB |
数据采集 | 数据曲线实时显示,全自动数据采集与存储 |
温度范围 | -20℃～60℃ |
发射机功耗 | 11.1V电池，最大工作电流小于90mA |
接收机功耗 | 11.1V电池，最大工作电流小于100mA |
井下探管密封性能 | ≥10大气压，最大下井深度1000m |
尺寸 | 发射机Φ40*830mm，接收机Φ40*900mm |
天 线
分段宽带地下天线，共四套：1～2MHz；2～5MHz；5～12MHz；12～30MHz。发射机采用偶极天线，接收机采用鞭状天线。
发射天线长度（米） | 接收天线长度(米) | 覆盖频段 (MHz) | |
上天线 | 下天线 | ||
11.6 | 12.8 | 8 | 1~2 |
6.8 | 8 | 8 | 2~5 |
1 | 2.4 | 2.4 | 5~12 |
1 | 1 | 1 | 12~30 |

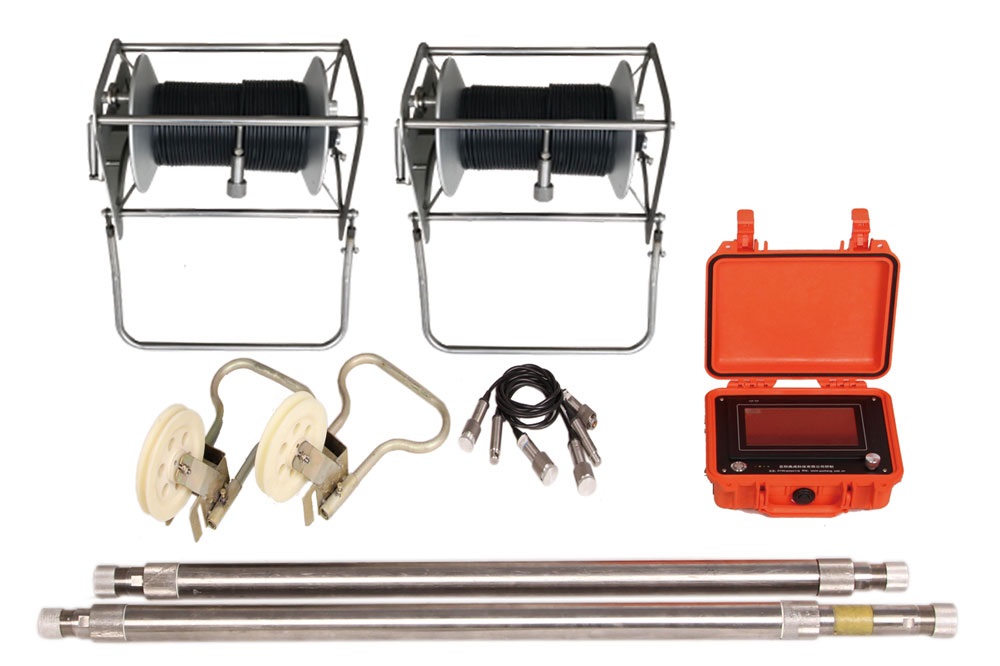

配置清单
序号 | 名 称 | 数量 | 备注 |
1 | 钻孔电磁波仪主控机 | 1台 |
|
2 | 发射探头 | 1个 |
|
3 | 接收探头 | 1个 |
|
4 | 短路插头 | 1个 | 连发射探头 |
5 | 100米电缆及绞车 | 2套 | 收发各一套 |
6 | 发射上天线 | 3条 | 长度11.6m, 6.8m, 1m |
7 | 发射下天线 | 4条 | 长度12.8m, 8m, 2.4m, 1m |
8 | 接收天线 | 3条 | 长度8m, 2.4m, 1m |
9 | 井口滑轮 | 2套 |
|
10 | 发射探头充电器 | 1套 |
|
11 | 接收探头充电器 | 1套 |
|
12 | 主控机充电器 | 2个 |
|
13 | 同步数据线 | 1根 | 连发射探头上端和主机 |
14 | 数据传输线 | 1根 | 连绞车和主机 |
15 | 连接帽 | 2个 | 连尼龙绳 |
16 | 尼龙绳 | 2根 | 2m/根 电缆和天线之间连接 |
17 | 重锤 | 2个 |
|
18 | 配套工具及保护帽 | 1套 |
|
19 | 数据处理软件 | 1套 |
|
20 | 用户手册 | 1份 |
|
21 | 包装袋 | 1个 | 装天线及相关配件 |
22 | 探头箱 | 1个 | 装探头 |
23 | 主控机提箱 | 1个 | 装主控机、充电器 |

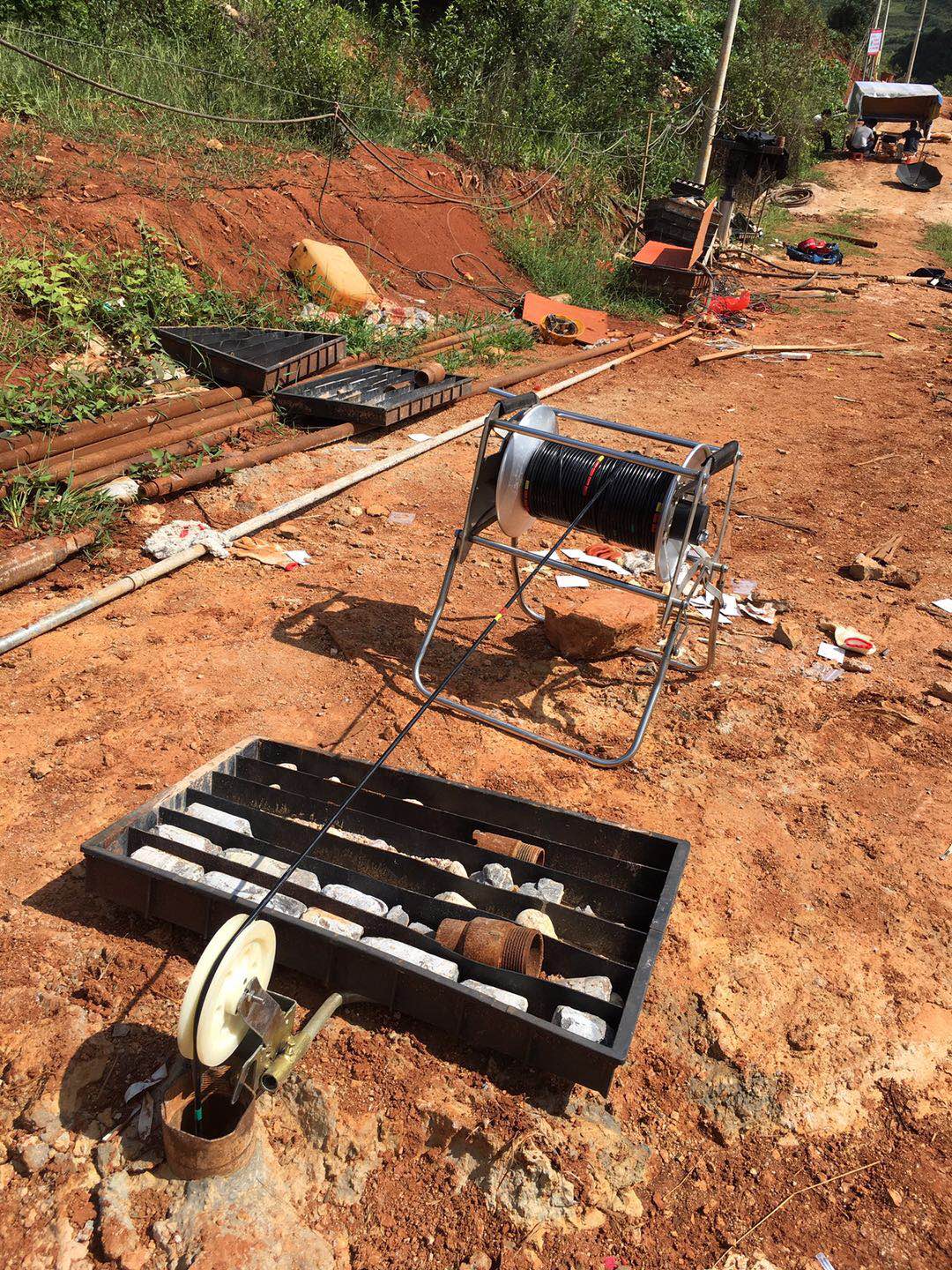

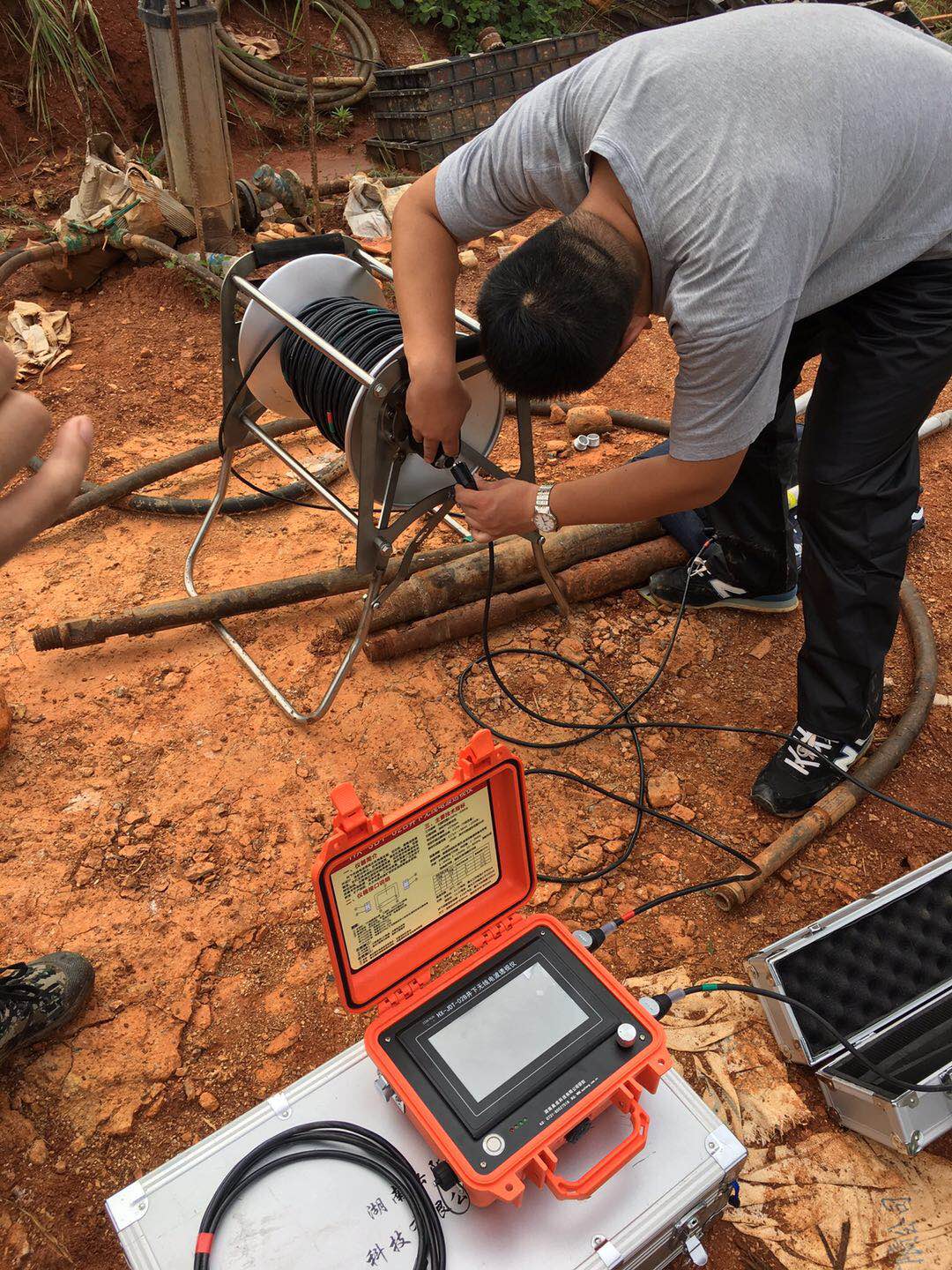

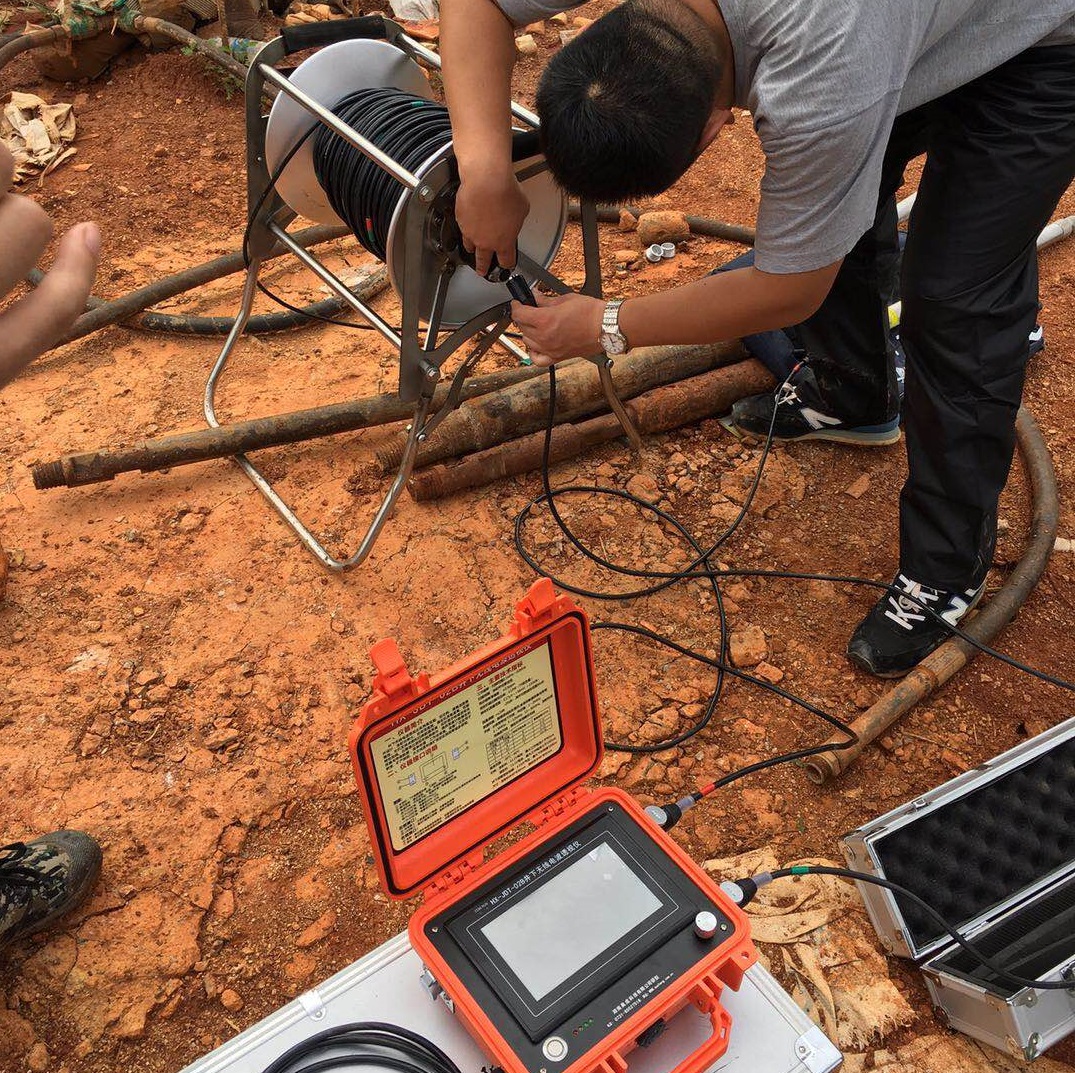

测试现场

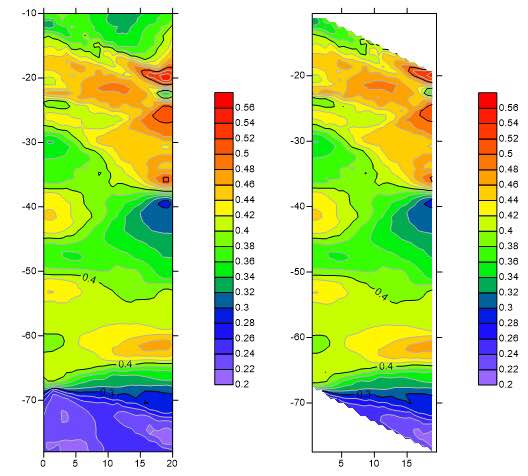

成果图
