产品简介

智能钻孔电视成像仪是近年在传统钻孔电视基础上发展起来的一项新技术。其工作原理是在探头前端安装一个高清晰度、高分辨率的光学摄像头，摄录通过锥形镜或曲面镜反射回来的钻孔孔壁图像，随着探头在钻孔中的不断移动，形成连续的孔壁扫描图像及影像。

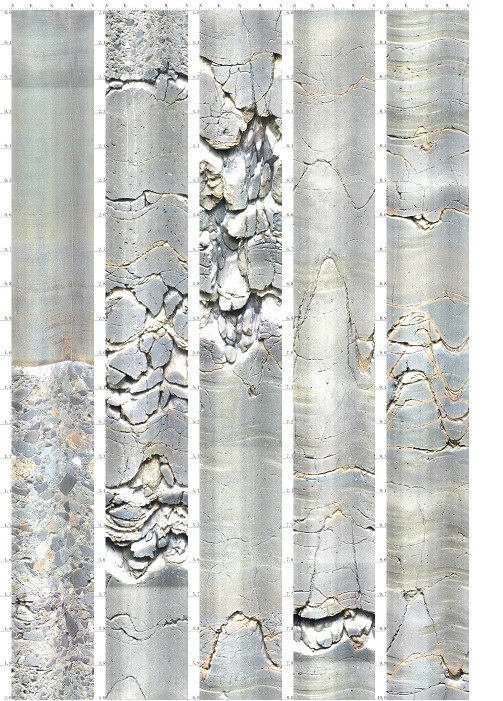

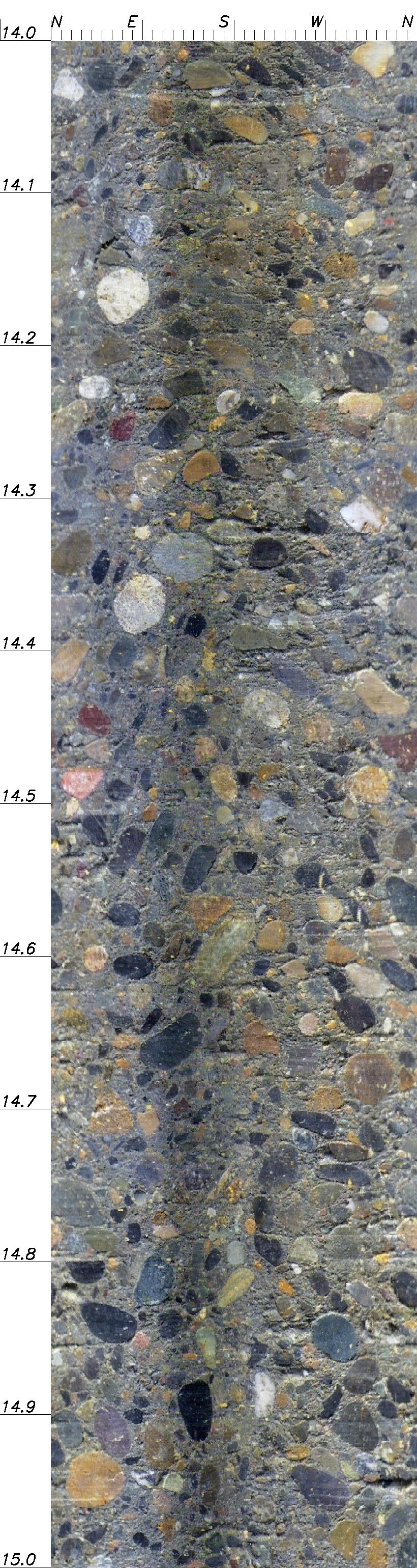

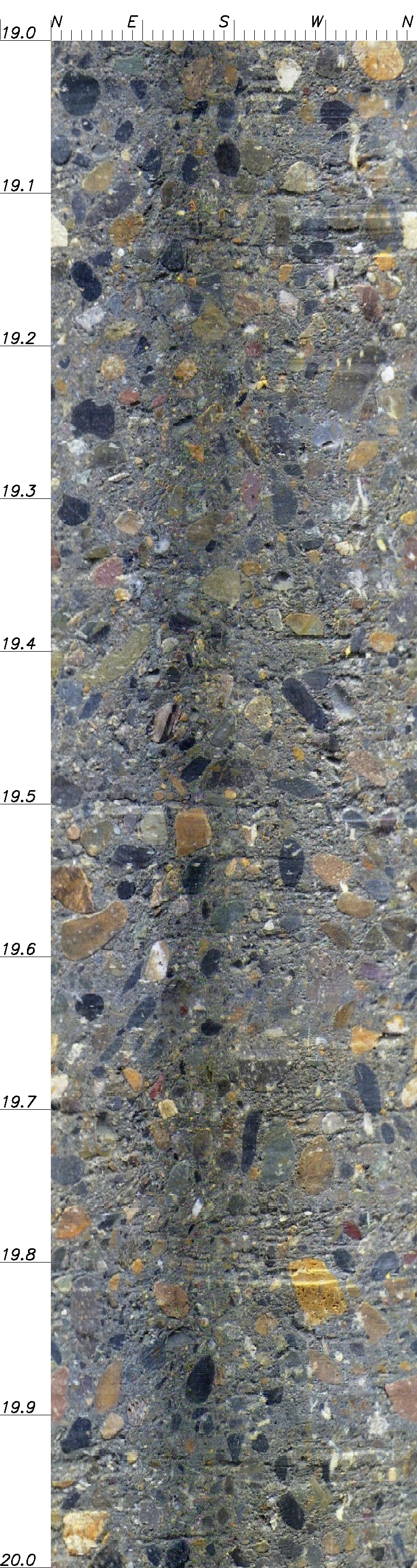

通过对实时摄录钻孔360度全景图像按照一定的方位顺序进行展开，并根据记录的深度进行连续拼接，形成展开式钻孔孔壁图像。

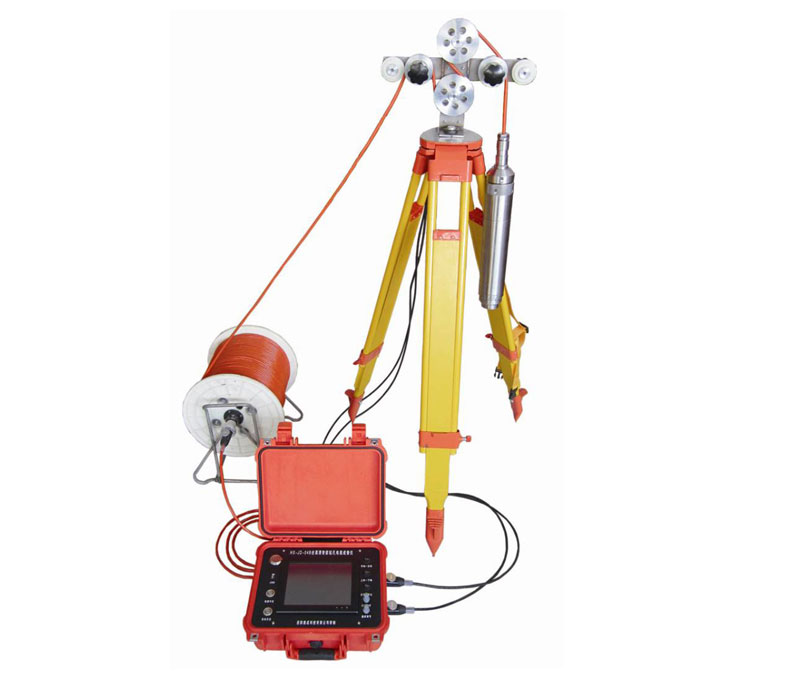

智能钻孔电视成像仪一般由采集主机、井口三脚支架、绞车、匀速升降步进电机、深度计数器、数据处理系统组成。系统组成框图如图所示：

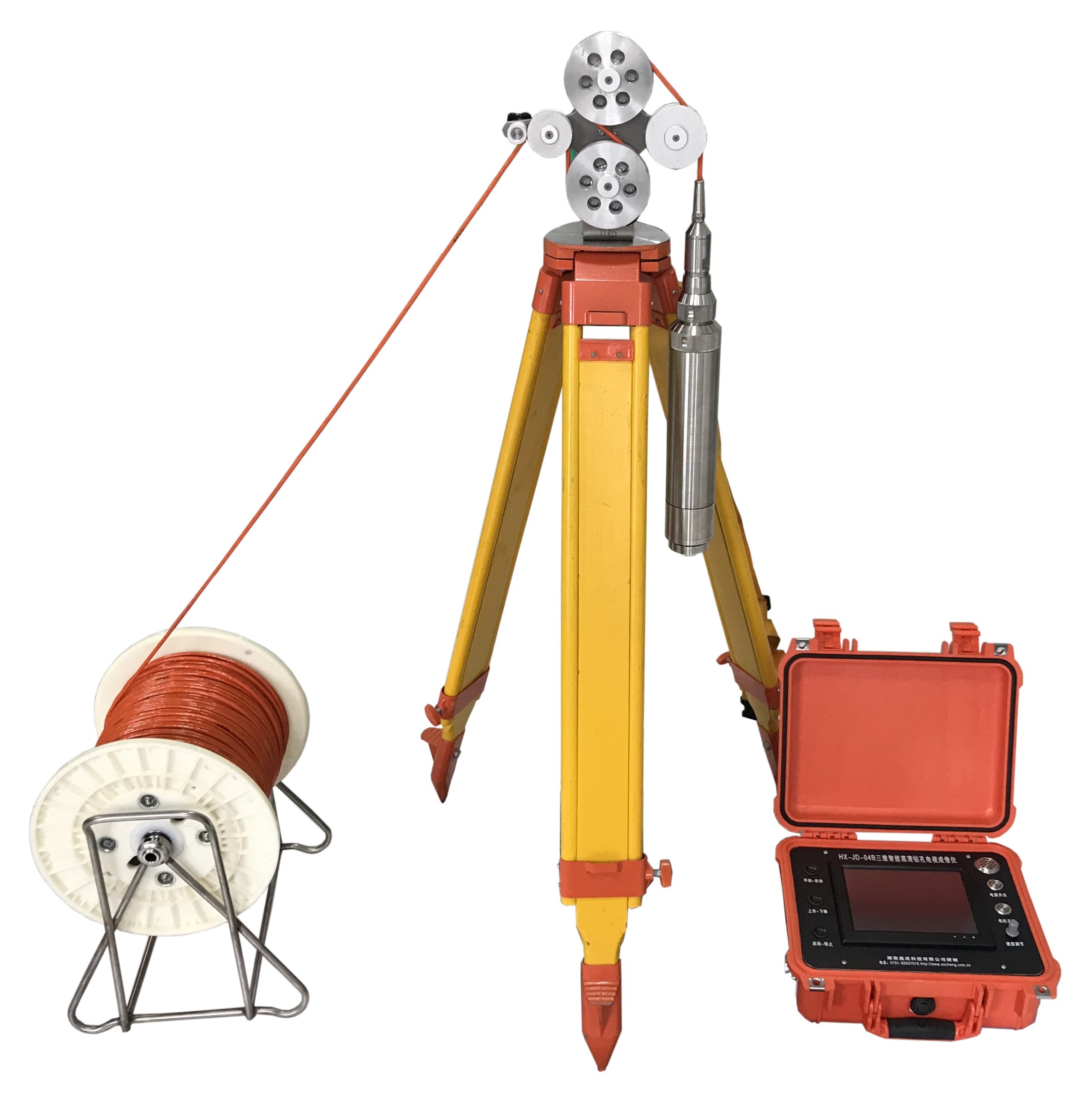

我公司HX-JD系列智能钻孔电视成像仪集钻孔录像、全景壁图像拼接功能为一体。仪器采用开放式镜头和组合光源，通过步进电机匀速下放和提升探头（兼容手动模式），成像效果清晰，色彩真实、深度计数精准。产品荣获国家发明专利一项，广泛应用于水利水电、岩土工程、煤炭勘察、矿山及石油地质等部门。

产品特点

1、一机多用，高清智能钻孔电视主机（已获专利）

主机集全孔壁数字拼图与孔内录像功能为一体。拼图和录像可同步进行，支持数据回放。

2、全自动工作模式钻孔电视（已获专利）

采用步进电机匀速提升下放探头方式进行孔壁拼图与孔内录像

(1)、自动模式省时、省力，深度误差极少，尤其在深孔检测时带来巨大的方便

(2)、自动匀速模式避免了因人工操作造成的探头抖动、图像拼接不平滑、百叶窗等

现象。

3、开放式镜头（已获专利）

镜头采用开放式设计，镜头安装在防爆半球型玻璃罩内。

(1)、由于镜头前面无遮挡，方便向下摄像，同时清晰度，色彩逼真度效果好

(2)、前照距离可达1米左右，可观察前方是否堵孔、垮孔等，并能预防卡孔，增强

设备下井安全。

(3)、可拆卸式防爆玻璃罩防水耐压15MPa以上,保护镜头，且便于更换。

4、开放式LED光源（已获专利）

光源采用高亮度可调LED光源

(1)、环状高亮度LED光源无死角、无重影，孔内成像效果更好

(2)、光源开放式设计，光的均匀性、发散性、穿透性更好，适合更大直径钻孔。

5、探头规格齐全

  (1)、可定制提供直径30mm-300mm常规探头

(2)、可定制提供水平孔与倾斜孔探头，方位测量精度高，同时配备轻便推进杆，

推进深度可达200米。

6、1:1成像

(1)、根据孔径大小自动设置成像比例，采集的图像与孔壁实物1:1成像

(2)、成像比例不失真，放大无马赛克效应。

7、软件配套最齐全

(1)、提供采集软件

(2)、数据分析软件

(3)、电子岩芯库软件，所有软件终身维护与免费升级。

主要技术指标

探头参数表

主机参数表

其他参数

配置清单

实测数据
