产品介绍
用 途
基桩高应变承载力检测、高应变打桩监测
基桩低应变反射波法完整性检测
符 合
《建筑基桩检测技术规范》（JGJ 106-2014）
《公路工程基桩动测技术规程》（JTG/TF81-01-2004）
《公路工程基桩检测技术规程》（JTG/T 3512-2020）
《铁路工程基桩无损检测规程》（TB 10218-2019）
《广东省建筑地基基础检测规范》（DBJ/T 15-60-2019）
《Standard Test Method for High Strain Dynamic Testing of Deep Foundations 》（ASTM D4945-12）
技术特点
1、独创瞬时浮点放大技术，动态范围大，信噪比高，兼顾强、弱信号采集不失真；
2、应变电桥全自动调平衡，降低应变环初始变形对信号采集的影响，消除信号零漂；
3、信号采集节奏快，可完成60锤/分钟信号采集工作，实时打桩监控测试；
4、实时进行现场传感器安装状态自检；
5、现场即现Case法分析结果，F-ZV曲线，上下行波曲线；
6、具有浅部缺陷三维修正功能，缺陷定位准确；
7、工业级电容触摸屏，触感柔和，操作流畅精准，适应强光环境；
8、机身采用工程塑胶ABS+PC、耐高温阻燃材料，抗冲击性能高；
9、IP65级防尘防水设计，无惧恶劣环境；
10、实时监控无线上传，支持4G、WiFi、蓝牙方式，实现智能云检测；
11、内置4G模块，可实现软件在线一键升级；
12、9mm超薄大容量电池，电池可拆卸，保证野外工作不间断；
13、软件全新升级，操控界面更友好、便捷；
14、支持中英文双语一键切换。
性能指标
RSM-PDT(D) | |||
显示方式 | 8.4真彩液晶显示屏 分辨率：800×600背光可调 | 频带宽度 | 速度通道：2～12000Hz 应变通道：0～12000Hz |
操作方式 | 电容触摸 | 触发电平 | 四档可选 |
存储量 | 16G 电子硬盘 | 通道数 | 高应变：四个通道 低应变：一个通道 |
信号采集方式 | 有线 | 采集模式 | 两道加速度+两道应变 |
数据导出方式 | USB | 传感器 | 压电式加速度计、应变环 |
主控系统 | 低功耗嵌入式系统 主频≥1GHz，内存：512M | 上传方式 | 4G/WiFi/蓝牙 |
采样间隔 | 高应变： 50～500μs 分档可调 低应变： 5～1000μs连续可调 | 供电模式 | 可拆卸锂电池 电池容量：12000mAh 电池厚度：9mm 续航时间：≥10h |
防护等级 | IP65 | 浮点放大倍数 | 1～256 |
记录长度 | 1k | 机壳 | 工程塑胶ABS+PC |
A/D转换精度 | 24位瞬时浮点 | 工作温度 | -20～+55℃ |
系统噪声电压 | ＜20μV | 外形尺寸 | 265×200×56 mm |
动态范围 | ≥100dB | 重量 | 2.0 kg（含锂电池） |

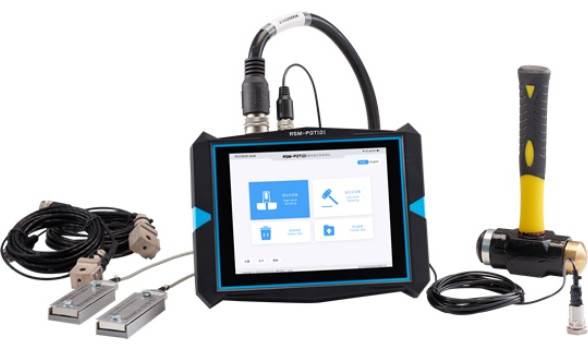

标准配置
序号 | 名 称 | 数 量 | 规格型号 |
1 | 基桩高应变检测仪 | 1 | RSM-PDT(D) |
2 | 高应变测试电缆 | 1 | pdi-20m |
3 | 高应变应变环 | 2 | CYB-YB-F1Kpdi-3m |
4 | 高应变压电式加速度计（4芯） | 2 | pdi-5m |
5 | 电源充电器 | 1 | 8.4V 5A |
6 | 工具包 | 1 | 内含U盘、卷尺、电池安装扳手、取卡针 |
7 | 膨胀螺栓 | 1 |
|
8 | 仪器箱 | 1 |
|
9 | 高应变电缆便携背包 | 1 |
|
10 | 拟合分析软件驱动 | 1 | Cap-wap |
