DZD-8多功能全波形直流电法仪是我厂在多年研制先进电法仪器的基础上，集电流电位全波形记录、32 位 A/D、大功率控制、嵌入式实时操作系统、现场可编程阵列逻辑等当今最新电子技术研制的新一代多功能直流电法仪，仪器的功能和主要技术指标领先于当前国内外同类仪器，在各种野外复杂环境下能获得更高质量的原始数据。可广泛应用于金属与非金属矿产资源勘查，地下水资源/地热资源勘察等方面；亦可用于水利水电工程的坝基、大堤隐患位置，公路/铁路的桥梁隧道调查等工程地质勘察中，还能应用于城市物探。

高密度电法属于直流电法的范畴，可观测视电阻率和视极化率等参数并形成 2D/3D 视电阻率/视极化率断面。具有数据采集密度大、观测精度高、施工效率高等特点，能直观准确地反映地下目标体的电性异常分布形态。

高密度电法可广泛应用于岩溶、矿体采空区、考古、人防工程勘察；堤防隐患、山体滑坡等地质灾害勘察；公路、铁路、桥梁、构筑物地基等场地评价；金属与非金属矿产资源勘查；地下水位探测及水资源勘查。

产品描述

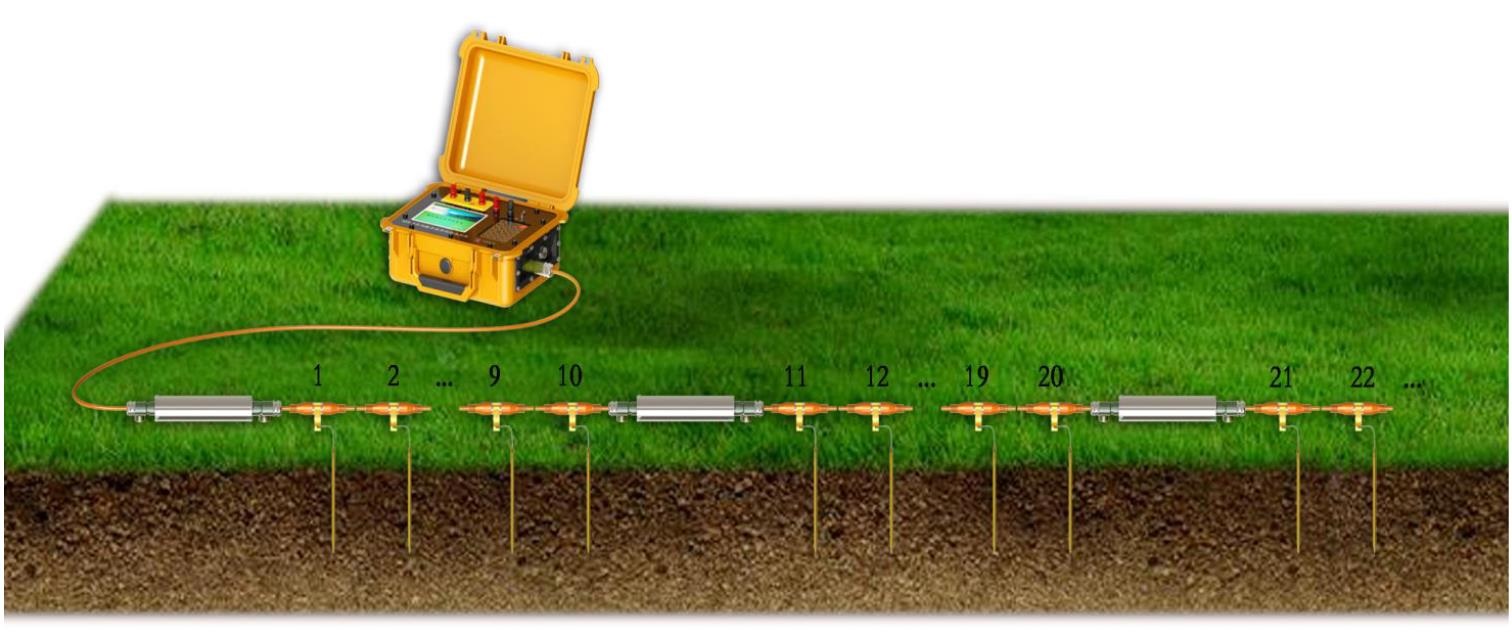

该系统以DZD-8多功能全波形直流电法仪为测控主机，可通过选配分布式高密度电缆、电极，实现分布式二维、三维高密度电阻率及激电的测量；也可选配MIS-60A阵列集中式多路电极转换器、集中式高密度电缆、电极，实现集中式二维、三维高密度电阻率及激电的测量。

产品特点
1、紧凑坚固的主机及电缆系统；

2、性能卓越的测控系统主机，DZD-8多功能全波形直流电法仪；
3、采用分布式或阵列式测量，分布式测量时最多可以连接254*10个电极，集中式测量可接
   254*60个电极，满足长剖面、大深度以及三维高密度勘探的需要；

4、独特的电源技术，300道电极无需中继；

5、自定义跑极文件，除标准高密度装置形式外，还可按照实际需要自定义跑极方式；

6、智能滚动测量，可使断面无限接续，也可任意选择起测点和复测点；

7、完善的测量控制过程，具有接地电阻检测、电极电位超限自延测量和自动增益功能，确保   在极强的背景噪声下仍能获得高质量的原始数据；

8、实时监测，测试过程中实时显示视电阻率/视极化率拟断面色谱图视电阻率/视极化率、一   次场电位等测量实值，可查看各测量实值剖面曲线；

技术参数

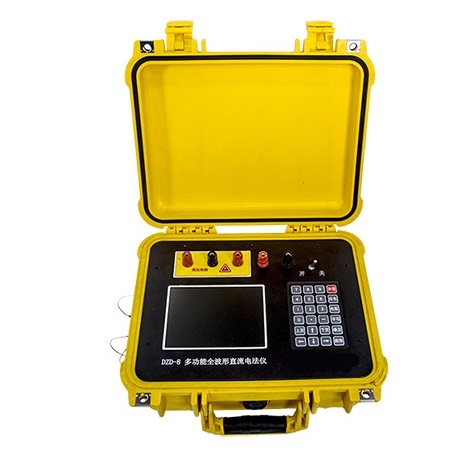

1.DZD-8 多功能全波形直流电法仪
   接收部分
•　电流、电位全波形记录；
•　测量电压范围：±40V（32位A/D）；
•　测量电压分辨率：5nV；
•　测量电压精度：电压＞3mV时精度≤0.1%；
                         电压≤3mV时精度±1uV；
•　视极化率测量精度：相对误差≤±0.2%；
•　电流测量范围：0 -6000 mA（32位A/D）；
•　测量电流分辨率：10nA；
•　测量电流精度：当Ip≥10mA时，±0.1%；
•　输入阻抗：≥50MΩ；
•　输入保护电压：1000V；
•　对50Hz工频干扰压制：＞120dB；
•SP补偿：±40V全量程实时自动追踪数字补偿。

发射部分
•　最大供电电压: 1400V；
•　最大供电电流: 6A；
•　最大输出功率: 7500 W；
•　正供时间：1-64s；
•　停供时间：1-64s；
•　具有过压过流保护；
其他部分
•　处理器：ARM Cortex-A8处理器；
•　操作系统：嵌入式Linux实时系统；
•　显示： 6.4寸24位真彩LCD；
•　液晶亮度：1200cd/m2，日光可见；
•　存储容量：16G-128G可选;
•　数据传输：USB2.0高速传输；
•　电池容量：16.8V 12.5Ah，可连续工作16小时；
•　电源接口：外接12V电池或适配器工作；
•　防水等级：IP66；
•　工作温度：-10-+50℃；
•　外形尺寸：300 x 225 x 132 mm；
•　重量：5.6Kg

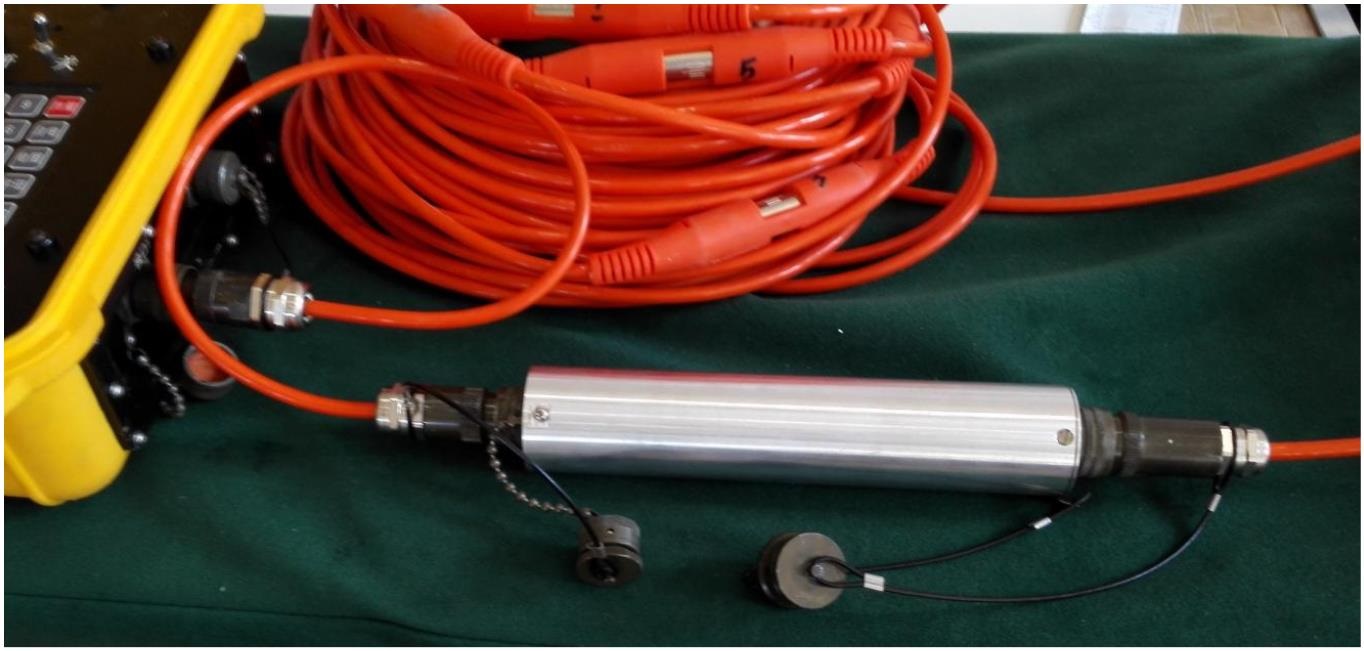

2. 分布式高密度电阻率/电缆
•　电极盒数量：10道/串（5-256道/串,可任意定制）；
•　道间距：5米和10米（1 -20米,可任意定制）；
•　供电功率： 1000V/4A；
•　供电内阻： 50Ω/km;
•　电缆直径： 6mm；
•　电缆重量： 4kg（10道/串,10米/道）；
•　抗拉强度： 2000kN；
•　绝缘强度： A、B供电线间及其与低压线间≥1000MΩ/1000V；
•　防水等级： IP67（防水、防尘、防雨）；
•　电极盒尺寸：Φ17mm*62mm(电极端)， Φ24mm*158mm（最大体积）；
•　电极盒抗压强度：50Kg/cm2
•　开关寿命:10万次
•　电极盒功耗：18mW；
•　编码方式：自动编码；
•　级联方式：任意电缆组合；
•　收发电极：自动分离/闭合（可自动选择电阻率和极化率）；
•　工作温度：  -20℃～+60℃。

3. MIS-60A集中式多路电极转换器

MIS-60A多路电极转换器
•　转换器：60道/台
•　供电功率： 800V/4A；
•　编码方式：自动编码；
•　级联方式：可通过多路电极转换器任意级联；
•　工作温度： -20℃～+60℃；
•　体积： 27×24.6×12.4cm；
•　重量： 2.6kg
集中式高密度电缆
•　电缆电极数：30道/条；
•　电极间距：5m/10m间距（可定制）；
•　绝缘强度： A、B供电线间及其与低压线间≥500MΩ/1000V；
•　防水等级： IP67（防水、防尘、防雨）；
•　电缆材质：聚氨酯外皮；
•　电缆外径： 7mm。
4. MIS-10A级联式多路电极转换器

MIS-10A多路电极转换器

•　转换器：10道/台
•　供电功率： 800V/4A；
•　编码方式：自动编码；
•　级联方式：可通过多路电极转换器任意级联；
•　工作温度： -20℃～+60℃；
•　体积： Φ46mm*218mm；
•　重量： 0.4kg

级联式高密度电缆
•　电缆电极数：10道/条；
•　电极间距：5m/10m间距（可定制）；
•　绝缘强度： A、B供电线间及其与低压线间≥500MΩ/1000V；
•　防水等级： IP67（防水、防尘、防雨）；
•　电缆材质：聚氨酯外皮；
•　电缆外径： 7mm。

DUK-4 高密度电法测量系统（120道级联式）配置清单
