产品介绍
适用范围
市政（工业）排水管道、水利输水管涵、综合管廊、电缆管沟、隧洞
产品概述

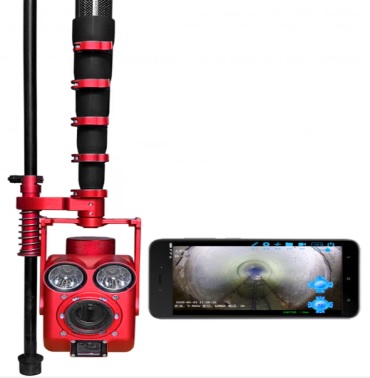

X1-P1系列管道潜望镜是一种便携式管道快速摄像检测设备，可对DN100-2000mm市政排水管道、箱涵、暗渠等进行快速内窥检测。它操作简单，安全可靠，使用人员不用下井即可对管道进行快速的视频检测，是排水管网检测、普查、新管验收的重要工具。
X1-P1系列管道高清潜望镜系统由硬件设备和PipeX1H管道高清潜望镜数据采集软件构成，在检测过程中，可实时录制并保存被检测对象的内部影像，在录制过程中可快捷抓取、保存缺陷图像，或通过键盘录入文字信息，叠加显示并保存在视频画面中。其采用一体化主控制器，集成度高、小巧轻便、采用内置高性能电池供电、安装简便，适合野外移动工作环境。
结合PipeMonitor排水管道在线管理系统，可实现设备管理、远程查看现场视频、作业点轨迹回放、工作量统计等。
产品特点
1、实时在线管理
结合城镇排水管网在线管理大数据系统，可实现设备管理、远程查看现场视频、作业点轨迹回放、工作量统计等功能。
2、无线传输升级
P1潜望镜采用高清无线传输技术，使设备在室外复杂网络工况下，保持流畅运行。
3、灯光照明升级
光源分布更为均匀、灯杯升级，光源亮度更高、照射距离更远，成像更清晰。采取远近两组光源设计，其中远光灯为两个10W LED聚光灯，近光灯为6个3W LED泛光灯。远近光源独立，无极调节。
4、数字高清摄像头
P1潜望镜搭载200万像素高清摄像头，分辨率达1080P（1920×1080）30倍光学变倍，具有自动对焦、手动调焦、自平衡、防雾等功能。
5、精准激光测距
专业激光测距仪，测距可达100m，实时高速测量，稳定性好。
6、电动俯仰
镜头电动升降俯仰角度可达120°，通过支撑杆的左右转动，可对管道内画面进行360°视觉完整呈现。
7、续航能力强
标配3个可拆卸锂电池，供电8小时以上，续航能力提升10%。
8、一体化设计 轻量化易携带
操作杆、延长杆和支撑标尺一体化设计，无需现场安装，提高检测效率。设备整体质量减轻，操作杆抗压强度是普通材料的10倍。
9、平板无线控制 简易操作
采用平板配置，实现与镜头间无线操控。界面友好，功能信息一目了然，操作便捷。
10、AI智能识别
检测过程中智能识别管道缺陷，无需外业人员现场判读；内业人员只需审核确认，即可生成检测报告。
技术参数
组件名称 | 数量 | 技术参数及说明 |
主机 | 1套 | 1.处理能力： 4G或6G运行内存； 2.存储能力：128GB 机身存储； 3.显示：6.5英寸电容屏，屏幕分辨率为2400 x 1080 4.控制： 无线控制； 5.操作：触摸控制调焦变倍、主辅光源亮度、镜头旋转等； 6.抓图：可快捷抓取、保存缺陷图像； 7.回放：可浏览、回放视频文件或图片； 8.文字录入：可通过软键盘录入文字信息，叠加显示并保存在视频画面中； 9.续航时间：持续工作时长≥8小时，提供电量指示； 10.接口：Type-C接口; 11.尺寸：166mm*75mm*8mm; 12.重量：约200g。 |
| 1个 | 1.适用环境：城市雨水、污水、合流管道及城市供水、工业废水等管道； 2.适用管径：100mm~3000mm； 3.工作温度：工作温度：-20℃~50℃； 4.光源随动：光源可随摄像探头上下转动，向上转动角度为60°；向下转动角度为30°。 5.照明灯光：采取主辅两组光源设计，其中主光源为10W LED，带有聚光杯，辅助光源为6颗3W LED，为泛光设计，主辅光源独立、无极调节，有效照射距离为1-100米； 6.图像传感器：彩色 1/2.8‘’逐行扫描CMOS； 7.图像分辨率：PAL制式，1920*1080，200万像素； 8.摄像视角：水平 58.4度（广角） 2.3 度（远视）； 9.变倍调焦：30倍光学变倍，自动或手动调焦； 10.灵敏度(最低照度)： 0.01LX； 11.适应性：配备一键自动除雾功能，探头一键居中功能 12.防水标准：IP68。 13.重量：约2.45kg。 |
激光测距 | 1套 | 1.测距精度为 ±0.001m； 2.测距范围为 0.2m~80m； 3.实时高速测量，测距结果显示在视频画面中； |
标准 | 1套 | 1.碳纤维材质（抗压性能是普通钢材的 10 倍）； 2.嵌套式伸缩设计，线缆内穿设计，强力固定关节，全部伸展后总长为4.8m； 3.延长杆单根收缩后0.8米，伸展后总长1.5米。快速连接设计，最长可加长至 12M。 |
支撑杆 | 1套 | 1.轻便材料，长度为 0.8m； 2.集成探头高度微调节弹力装置，未端带有橡胶缓冲球； 3.独有的免拆卸设计，直接可装入杆包。 |
工程 | 1个 | 1.强度：工程用高强度一体化包装箱； 2.便携：带有拉杆和轮子，轻便易携； 3.重量：包含标准摄像探头、主机、控制杆及配套工具等共计约23Kg； 4.尺寸：1362mm*380mm*210mm； |
PipeSight | 1套 | 1.对检测视频文件进行播放预览、添加检测信息、截取缺陷图像、判读描述等； 2.可将判读结果数据自动生成为图文并茂的检测报告（包括项目信息、工程概况、缺陷分布示意图、检测设备简介、作业流程示意图、缺陷统计图表、详细缺陷图表等内容）； 3.可导出GIS平台通用的ShapeFile接口数据；提供电子地图查阅功能，在电子地图中标注出作业点的位置，查看作业点对应的检测数据、判读信息、缺陷图片和检测视频； 4. 可将缺陷分布地图导出为网页格式，以供数据上报、分阅。 |
软件界面
