产品介绍
产品概述
X3-M30推杆式管道内窥摄像机适用于住宅、小型商业场所、特种工厂以及市政工程管道内部进行勘察、检测，包括其它检测仪器无法进入的细长、狭小、弯转型管道。其操作简单、功能强大、适用范围广。

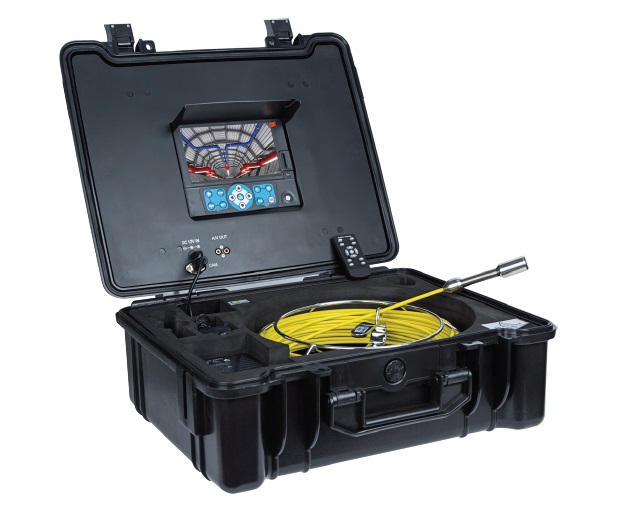

X3-M30推杆式管道内窥摄像机由一体化主控制器、柔性推杆电缆盘、高精度耐用摄像头三部分组成,使用柔性推杆电缆将位于其前端摄像头推送入管道内部，对管道内部影像预览和录制，从而达到检测目的。
使用X3-M30推杆式管道内窥摄像机对排水管道或管网进行快速视频勘查验收、普查评估，并结合“PipeSight管道视频判读报告软件”对检测视频进行判读分析、生成符合多种评估标准的检测报告和直观的电子地图。
产品特点
1、适用于细长、狭小、转弯管道；
2、定位功能：可用管线定位仪对设备进行定位。
技术参数
组件名称 | 数量 | 技术参数及说明 |
※通用参数 | -- | 工作温度：-10℃~+50℃ 存储温度：-20℃~+60℃ 整机尺寸：575*265*520mm 整机重量：约10kg |
※控制器 | 1套 | 1、屏幕：7寸高亮液晶屏，16:9，800*480RGB 2、图像翻转：支持图像镜向、翻转 3、视频格式：支持PAL 720*576/NTSC 720*480 4、视频编码：H.264 5、图片：支持拍照功能，图片尺寸为720*576/720*480 6、音频录制：支持 7、输出：音视频输出 8、存储：最大支持单张32G SD卡 9、数据接口：USB2.0，可导出数据 10、LED驱动：内置LED调光器 11、回放：支持视频，图片回放 12、语言：英语，德语，法语，西班牙语，意大利语，中文，日文，俄语，葡萄牙语 13、功耗：12V/700Ma 14、电池：7.4V/6600mAH提供电量指示。配置 220V交流适配器，可直接供电或充电 15、续航时间：7h 16、充电时间：8h 17、文本录入：可通过键盘录入检测信息字符（选配） 18、时间水印：可在视频上叠加当前 |
※探头 | 1个 | 1、适应管径：25-200mm 2、线缆长度：标配20米，最长可达40米 3、图像传感器：彩色 1/3” CCD 4、图像分辨率：PAL制式，795(H)X596(V)，≥46万像素，线数480HTVL 5、摄像视角： 135 度 6、镜头回正：镜头具备自动回正功能 7、主体尺寸：直径23mm*45mm 8、探头总长：120mm或250mm，含不锈钢弹簧及相关组件，能提供了一个灵活的过渡，使管道检查系统顺利通过弯曲的管道 9、镜头保护：高品质防刮伤的蓝宝石玻璃镜片，可以防止划伤，外壳为304#不锈钢，防止撞击 10、提供两种居中器，确保镜头居中 11、光源：12*LED，无极调光 12、防水：IP68，10米水深 13、功耗：12V供电，LED关闭时电流为60Ma,开启时140mA |
※PipeSight | 1套 | 1、对检测视频文件进行播放预览、添加检测信息、截取缺陷图像、判读描述等 可将判读结果数据自动生成为图文并茂的检测报告（包括项目信息、工程概况、缺陷分布示意图、检测设备简介、作业流程示意图、缺陷统计图表、详细缺陷图表等内容）； 2、可导出GIS平台通用的ShapeFile接口数据；提供电子地图查阅功能，在电子地图中标注出作业点的位置，查看作业点对应的检测数据、判读信息、缺陷图片和检测视频； 3、可将缺陷分布地图导出为网页格式，以供数据上报、分阅。 |
