产品介绍
概述

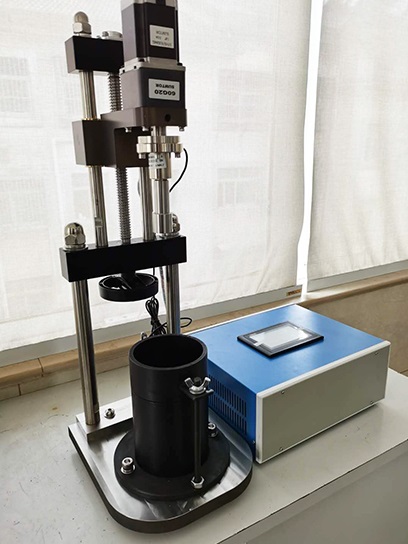

IJZTS-1型台式十字板剪切试验仪，是一种用来测定软土或灵敏性粘土的不排水强度(Cu)的室内土工试验仪器，可测量取于不同深度处的原状土的不排水强度。仪器使用夹具将土样固定于机架中间，转动手柄使得十字板头探入土样进行剪切试验。
主要技术指标
1、十字板规格：Φ12.7×h25.4mm、Φ25.4×h50.8mm、Φ38.1×h76.2mm，亦可按用户需求定制指定尺寸；
2、扭矩传感器： 0-30 N·m，精度0.3%F.S，分辨率0.1 N·m，可按用户需求配置量程；
3、剪切速率：0.001～90度/min，无级变速；
4、配备480*270高清液晶触控屏，实时显示扭矩、剪切角度等数据，配套触控按键控制运行，可触控键盘控制亦可软件控制；高速网络通讯接口与计算机通讯；数据实时存储于采集器，可脱机运行；
5、采集处理软件支持win8/10操作系统，全自动采集和控制，数据可导出到excel、word、pdf等文件，绘制不同深度土样的抗剪强度曲线并计算强度值。
试验方法与操作说明
1、准备好实验需用土样，装入土样桶；
2、选取合适的扭矩传感器及十字板头，安装在指定位置。
3、在将容器放置在机架上，调整十字板中心，旋转手柄，使得十字板插入土样。
4、在触摸屏或者软件上设置旋转速度、最大角度、采集间隔等试验参数。
5、点击触摸屏上的启动剪切和启动记录，或者在软件中点击剪切按钮，开始试验。
7、试验结束后取出土样，清洗容器。

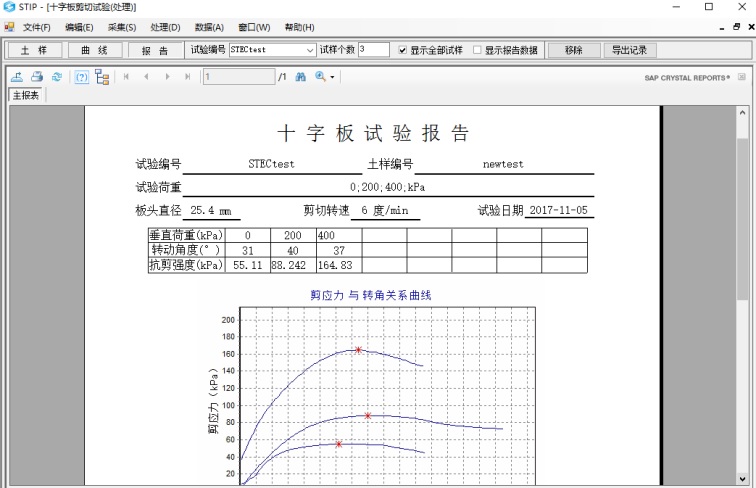

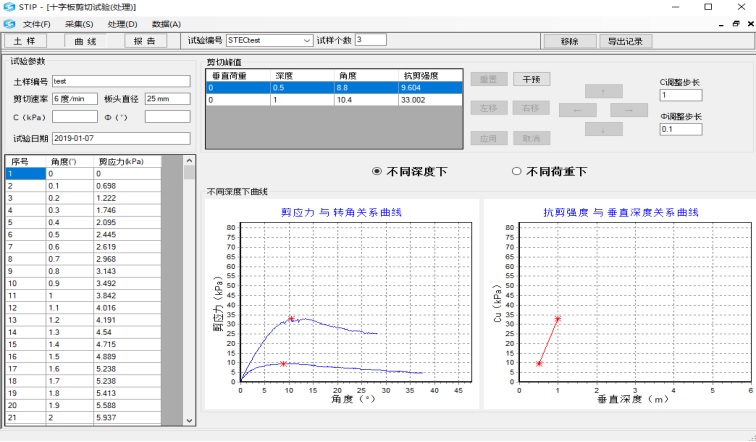

分析处理软件界面
