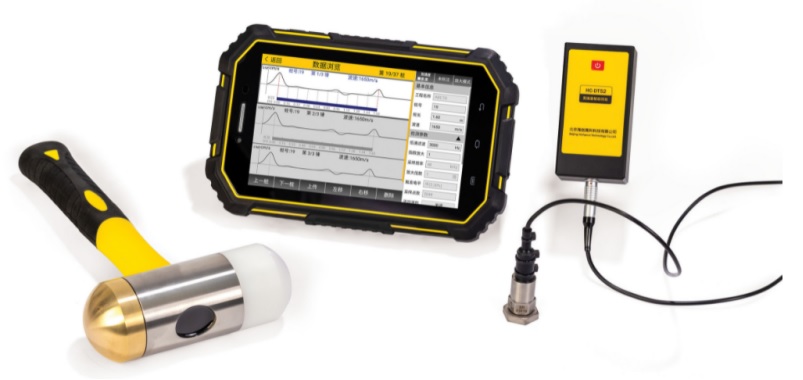

HC-DT52无线基桩动测仪

低应变桩基动测仪

产品介绍

应用领域

利用低应变反射波法,对建筑行业、交通行业、公路、铁路、桥梁、码头等领域,进行基桩完整性检测,判定桩身缺陷的程度及位置。



符合规范

JJG930—1998《基桩动态测量仪检定规程》

JGJ 106-2014《建筑基桩检测技术规程》

JTG/T 3512-2020《公路工程基桩检测技术规程》

TB 10218-2019《铁路工程基桩检测技术规程》

SJG 09-2015《深圳市建筑基桩检测规程》

DGJ08-218-2017 上海市《建筑基桩检测技术规范》

JJG 930-1998《基桩动态测量仪》

JJG(建设)0003-1996《基桩动态测量系统》

JG/T518-2017 基桩动测仪

DBJ 15-60-2019 广东省《建筑地基基础检测规范》



产品特点

独立采集器与主机无线连接,20米内数据实时传输,可远距离指挥检测;

全新采集器,真24位 A/D 数据采集,桩底信号更清晰;

频域分析功能,整桩频率及缺陷频率计算方便快捷;

工业级三防平板电脑,Andriod 操作系统,触屏操作简单便捷;

高性能处理器,7寸真彩液晶显示屏,数据清晰显示;

数据文件可实时上传至云服务器,实现野外数据远程实时传输和管理;

专业数据处理分析软件,功能全面,打印设置灵活,快速分析检测数据,生成检测报告。



技术指标

主控单元:高性能 ARM 处理器

显示屏:7 寸真彩液晶显示屏 分辨率:1280*800

存储容量:64 GB 内部存储空间(支持 Micro-SD 卡扩容)

操作方式:电容触屏

转存方式:WIFI、U 盘、USB 线

A/D采样精度:24 位

采样频率:24kHz、36kHz、48kHz、72kHz 四档可选

采样长度:1024、2048、4096 三档可选

传感器类型:加速度传感器

传感器灵敏度:100mV/g

传感器量程:50g

频率范围:0.5Hz-9kHz

分辨率:0.0002g

抗冲击:1500g

仪器增益:1、2、4、8 倍可调

供电方式:内置 - 锂电池不可拆卸

工作时间:采集器工作时间≥ 8(h);平板工作时间>15(h)

网络连接方式:WiFi、蓝牙

工作环境温度:-10 ~ +50(℃)

工作环境湿度:≤ 90%RH

云上传:支持

平板尺寸:215.6*135.8*18.9(mm)

平板重量:558g

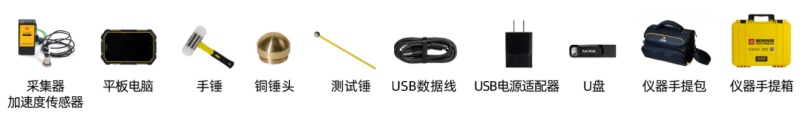

配置清单
