仪器用途

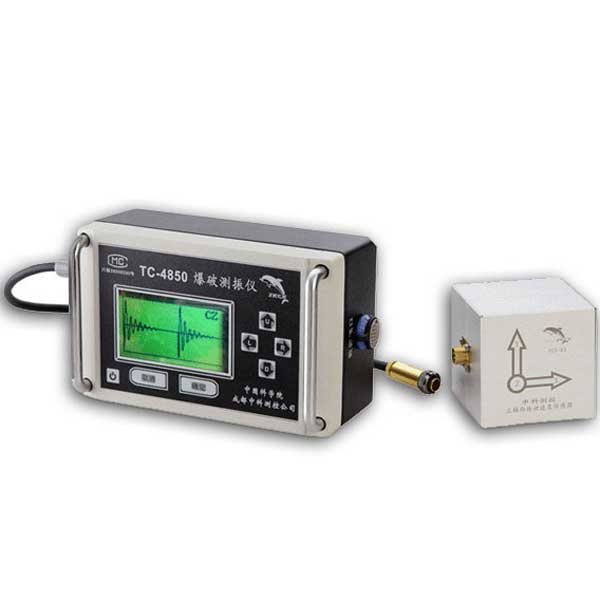

TC-4850爆破测振仪在爆破时能测量被测点因爆破产生的振动速度值及频率值，该仪器可用于大坝、桥梁、隧道、铁公路各类工程爆破振动监测及各类工程爆破环境安全评估及类似领域的各种振动监测，也可用于高校相关专业实验教学设备。

概要

1、承袭中科院30年来积累的技术资源，精心打造具有当前国际先进水平的便携式测振仪。

2、具有国家计量器具生产许可证（CMC证书），其测试结果具有计量传递与测试的合法性。

3、通用性：多种记录模式，完成不同测试要求。任何通道可与速度、加速度、压力等传感器匹配。

4、智能化：嵌入式处理器，兼容性及扩展性强，设置、采集、显示、通讯都能快速完成。

5、易用性： 七键键盘、LCD 液晶屏、结构简洁清晰的中文菜单，使操作简单快速。

仪器特点

1、功能集成化：高度智能化自带嵌入式计算机模块；采样后能立即预览最大值、频率及波形等参数，无需外接电脑支持。
2、三矢量传感器：配备X,Y,Z三维一体速度传感器,并配套三矢量合成分析软件,现场传感器安置与测量后读数都很方便。
3、A/D 分辨率：16位高精度记录,量化台阶可精细到1/65536。
4、量程：0.001cm/s-35cm/s,能完全涵盖爆破振动所需全部量程，无需再另设量程。
5、大容量存储：最大可记录1024段数据,可根据需要自行分段,灵活分配；消除因误触发造成的数据丢失。
6、频响范围：能完全覆盖工程爆破所需的频段。
7、触发记录：使用者能根据自身测试需要，直接输入速度、电压等物理量值进行测量，更方便直观。
8、信号输入：双向航空接头；抗干扰能力更强；接插方便；防尘防霉、坚固结实，使用寿命更长。
9、数据通信：标准USB2.0接口,数据输出方式更快捷，接口更通用；可选配GPRS短信报警模块。
10、供电：内置可充电锂电池（充电器自重仅50g），供电时间延长至60个小时。
11、安全：仪器为全密封铸铝外壳,坚固、防尘、防潮，适合各种恶劣工程爆破环境。

振动监测

通道数：三通道并行采集

频率范围：5～300 Hz (标配传感器，可选配其他传感器)

监测标准：《爆破安全章程》（GB6722-2014）

许可证：国家制造计量许可证书（CMC）川制00000395

量程：自适应量程无需设置,最大35 cm/s

分辨率：0.01cm/s

读数精度：0.1 %

A/ D：16 Bit

触发模式：内触发，外触发

触发电平：0～10V(0～35cm/s)任意可调

时钟精度：≤5秒/月

振动记录

记录模式：手动、单次、多次分段、连续

记录时长： 1秒~160秒可调

采样率：1 K ~ 50 KSps，多档可调

存储容量： 1M SRAM缓存，128 M flash内存（可记录1024段数据）

使用环境

电池≥： 60小时（连续采样）

适应环境： -10 ℃ ～ 75 ℃，20～ 100％ RH无冷凝

防护等级：IP64淋溅等级

产品规格

主机大小：168 × 99 × 64mm

探头大小：66 × 66 × 66mm

重量：1Kg

供电方式：可充电锂电池

显示方式：全中文液晶显示屏（128*64点阵）

用户界面：7键PVC导航键盘

接口：全航空插接件输入输出

爆破分析

数据分析：频率谱、功率谱、一阶积分、一阶微分、矢量合成、高低通滤波、分段分析

事件评估：爆破振动安全评估（GB6722-2014）等

高级分析：回归分析，保护物安全距离计算 ，施工安全装药量计算

监测报告：监测点信息录入，报告表自动生成，一键式打印

数据存档：支持txt/dat/csv数据格式导出;支持Word/WPS报告导出
