产品介绍
原装进口 品质保证
拓普康执行严格的环境测试, 以确保产品即使在恶劣的测量现场环境下也能够长期作业。拓普康GM101全站仪在防尘防水试验箱中进行了检测。仪器还成功地通过了各种抗震、跌落、温度和湿度的测试，以达到环境指标。在基线上对仪器的测距精度进行检测，在检定台上对仪器的整平性能和测角精度进行检测，以确保您对GM101产品质量满意。

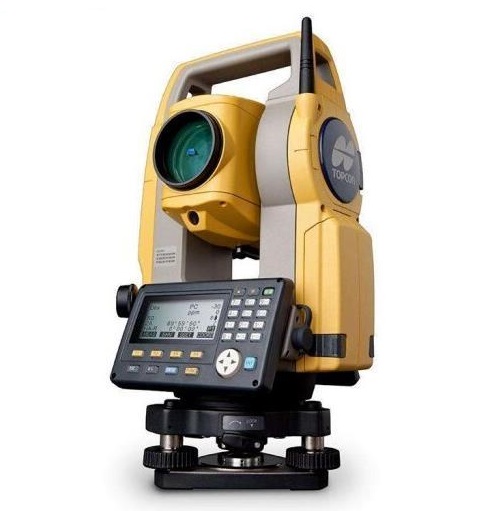

全新高精度入门型1秒全站仪
● 采用新设计的 EDM，精度更高，速度更快
● 大容量内存，支持 USB 数据传输
● 预装多种测量程序
● 单块电池作业时长达 32 小时
● IP66 级防尘防水
功能介绍
一：各种测量环境下 值得信赖的伙伴
1：断面高程测量
使用MLM（对边测量）程序，平整土地时可以计算点间高差。对于大面积的区域，可以利用无棱镜模式来观测大量的点，从而节省作业时间。
2：工程放样活
导向光可以使放样人员快速确定放样方位，引导放样，大幅度提高放样效率。
3：地基水平高程测量
活用坐标测量功能，无需平面定向，即可快速完成地基水平高程测量。
二：精度是品牌的保证 简洁是效率的提升
新设计的高端EDM，通过采用高端技术实现了全新的EDM 光电测距方法。有效的扩大了仪器的测量范围，提高了测量精度。
三：一般测量
1：坐标测量
利用坐标测量功能，可以管理三维坐标数据，以便进行各种计算，例如道路计算、放样计
算等。三维坐标数据管理可以大大提高生产效率。
2：面积测量
使用面积计算功能可快速计算土地面积。使用偏心计算也可快速测量出实际难以测量的位置。
3：地形测量
按触发键或者测距键，可以在连续观看望远镜的同时快速进行地形测量。全站仪的测程越长，搬站的次数就越少，工作时间的效率也就越高。
GM101全站仪其他功能
1：卓越的测量功能 适应各种环境
2：机身设计
防尘防水等级高达IP66；工作温度-20℃～ 60℃；适用于各种恶劣环境。
3：容量内存
内存50,000 点；支持 大32 GB 的U盘。
4：超长待机时间
单块电池28 小时超长工作时间连续工作4 天无需更换电池
5：快速触发键
可在照准的同时，使用一键测量进行快速测量，并能单手同时操作微调和一键测量。使大量需要人工照准的放样工作变得更加便捷。
6：红绿导向光
快速识别导向光的方向，迅速调整放样位置。
技术参数
型号 | GM-101 | GM-102 | |
望远镜 | |||
放大倍率 / 分辨率 | 30x/2.5″ | ||
其它 | 镜筒长度：171mm，物镜孔径：45mm（EDM：48mm），成像：正像，视场角：1˚30′（26m/1,000m）, 短焦距：1.3m，背光亮度：5 级 | ||
测角部 | |||
小显示 | 0.1″ /1″ | 0.5″ /1″ | |
测角精度（ISO 17123-3:2001） | 1″ | 2″ | |
双轴补偿器 | 液体双轴倾斜传感器，补偿范围 ±5.5′ | ||
视准差改正 | 打开 / 关闭（可选） | ||
测距部 | |||
激光输出等级 *1 | 无棱镜：3R 级，棱镜 / 反射片：1 级 | ||
测距范围 （一般气象条件下 *2） | 无棱镜 *3 | 0.3 ～ 800m/ 良好气象条件下 *4：1,000m | |
反射片 *5/*6 | RS90N-K：1.3 ～ 500m，RS50N-K：1.3 ～ 300m，RS10N-K：1.3 ～ 100m | ||
微型棱镜 | 1.3 ～ 500m | ||
单棱镜 | 1.3 ～ 5,000m / 良好气象条件下 *4：5,600m | ||
小显示 | 精测：0.0001m/0.001m（可选），粗测：0.001m/0.01m（可选），跟踪测：0.01m | ||
测距精度 *2 （ISO 17123-4:2001） （D 为测量距离，单位：mm） | 无棱镜 *3 | （2+2ppm×D）mm*8 | |
反射片 *5/*6 | （2+2ppm×D）mm | ||
棱镜 *7 | （1.5+2ppm×D）mm | ||
测量时间 *4*9 | 精测 | 1.0 秒（初次测量 1.5 秒） | |
速测 | 0.6 秒（初次测量 1.3 秒） | ||
跟踪测 | 0.4 秒（初次测量 1.3 秒） | ||
操作系统、接口与数据管理 | |||
操作系统 | Linux | ||
操作面板 / 显示器 / 键盘 | 双面 / 可调对比度、带背光 192x80 点阵液晶图形显示器 / 带背光 28 键（字母数字键盘） | ||
触发键 | 支持（仪器右侧） | ||
数据存储 | 内存 | 约 50,000 点 | |
外部存储设备 | U 盘（ 大支持 32GB） | ||
接口 |
| RS-232C 串口，USB2.0（类型 A 用于 U 盘） | |
蓝牙模块（选配件）*10 | 蓝牙等级 1.5，工作范围：10m*11 | ||
其它 | |||
导向光 *12 | 绿色激光二极管（524nm）和红色激光二极管（626nm），工作范围：1.3 ～ 150m | ||
激光指向 *12 | 同轴红色 EDM 激光束 | ||
水准器 | 图形水准器 | ±6′（内圆） | |
圆水准器（基座上） | 10′/2mm | ||
对中器 激光对中器 | 红色激光二极管（635nm±10nm），对中精度：≤ 1.0mm/1.3m，2 级激光产品 | ||
防尘防水等级 / 工作温度 | IP66（ICE 60529:2001）/-20℃～ +60℃ | ||
尺寸（含提柄） | 183mm（宽）×181mm（长）×348mm（高） | ||
仪器高 | 192.5mm（自基座安装表面起） | ||
重量（含电池和基座） | 大约 5.3kg | ||
电源系统 | |||
电池 | BDC72 可充电锂电池 | ||
工作时间（20℃）*13 | BDC72：大约 32 小时 *14 | ||
应用程序 | |||
机载 | • 悬高测量 • 三维坐标测量 • 后方交会 • 放样 • 地形测量 • 偏心测量 • 对边测量 • 面积计算 • 道路测设 • 点到线测量 | ||
