产品介绍
产品简介
RSM-SY6(C)非金属声波检测仪是一款性价比较高的便携式多功能非金属声波测试仪，可完成基桩声波透射法完整性检测，同时兼容超声回弹综合法强度检测、混凝土裂缝深度检测、地质勘察岩体纵波波速测试、隧道岩体松动圈检测等。具有体积小、重量轻、操作简单易学等特点。
产品用途
基桩声波透射法完整性检测
混凝土裂缝深度检测
混凝土超声回弹综合法强度检测
地质勘察岩体纵波波速测试
隧道岩体松动圈检测
非金属材料动弹性力学参数测试
地下连续墙完整性检测
符合规范
《建筑基桩检测技术规范》（JGJ 106-2014）
《公路工程基桩动测技术规程》（JTG/T F81-01-2004）
《公路工程基桩检测技术规程》（JTG/T 3512-2020）
《铁路工程基桩无损检测规范》（TB 10218-2019）
《超声回弹综合法检测混凝土强度技术规程》（CECS 02:2005）
《超声法检测混凝土缺陷技术规程》（CECS 21:2000）
《铁路工程结构混凝土强度检测规程》（TB 10426-2004）
《广东省建筑地基基础检测规范》（DBJ/T 15-60-2019）
《水运工程混凝土结构实体检测技术规程》（JTS 239-2015）
《水运工程地基基础试验检测技术规程》（JTS 237-2017）
《Standard Test Method for Integrity Testing of Concrete Deep Foundation by Ultrasonic Crosshole Testing》（ASTM D6760-16）
技术特点
1、采用全自动深度计数器，避免手动提升误差，大幅度提高检测速度；
2、采用全新自动判读功能，首波声时、声幅判读更准确；
3、现场及时计算出深度-波速、深度-波幅曲线，分析结果一目了然；
4、体积小、重量轻、携带方便；
5、工业级电容触摸屏，触感柔和，操作流畅精准，适应强光环境；
6、机身采用工程塑胶ABS+PC、耐高温阻燃材料，抗冲击性能高；
7、IP65级防尘防水设计，无惧恶劣环境；
8、实时监控无线上传，支持4G、WiFi方式，实现智能云检测；
9、内置4G模块，可实现软件在线一键升级；
10、9mm超薄大容量电池，电池可拆卸，保证野外工作不间断；
11、软件全新升级，操控界面更友好、便捷。
性能指标
RSM-SY6(C) | |||
显示模式 | 8.4寸高亮度真彩液晶屏 分辨率：800×600（背光可调） | 增益精度 | 0.5dB |
操作方式 | 电容触摸 | 频带宽度 | 1～500kHz |
储存模式 | 16G电子硬盘 | 声幅准确度 | ≤3% |
通讯方式 | 有线通讯 | 声时准确度 | ≤0.5% |
数据导出 | USB | 接收灵敏度 | ≤10μV |
深度计数方式 | 自动计数 | 道间串扰 | ≤1/400 |
主控形式 | 低功耗嵌入式系统 主频：600MHz 内存：256M | 触发方式 | 信号触发 |
通道数 | 一个发射通道、两个接收通道 | 上传方式 | 4G/WiFi/蓝牙 |
一次提升测试剖面 | 两个剖面 | 防护等级 | IP65 |
扫描速度 | ≥20次循环/秒 | 供电模式 | 可拆卸锂电池 电池容量：12000mAh 电池厚度：9mm 续航时间：≥8h |
采样间隔 | 0.1～200μS | 机壳 | 工程塑胶ABS+PC |
记录长度 | 0.5～4k | 工作温度 | -20～+55℃ |
发射电压 | 500V/1000V可调 | 外形尺寸 | 265*200*56mm |
动态范围 | ≥100dB | 重量 | 2.0 kg（含锂电池） |
提升装置 | |||
提升装置连接方式 | 有线/无线 | 最小测点间距 | 1cm |
无线传输距离 | 30m | 最大提升速度 | 1.0m/s |
无线工作时间 | ≥20h | 记数方式 | 双向计数 |

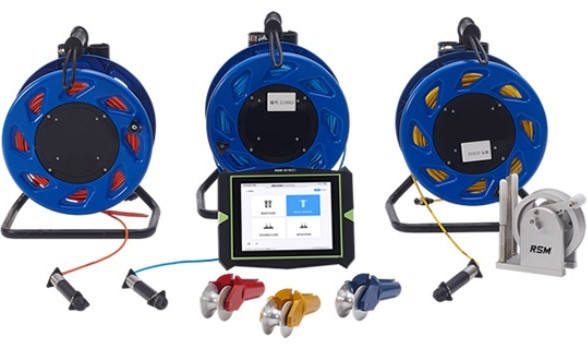

标准配置
序号 | 名 称 | 数 量 | 规格型号 |
1 | 非金属声波检测仪 | 1 | RSM-SY6(C) |
2 | 一发一收跨孔换能器 | 3 | 50m（含三个单管绕线盘） |
3 | 夹心式纵波平面声波换能器 | 2 | 50kHz |
4 | 平面换能器连接电缆 | 2 | 5m |
5 | 深度计数器（带2米线） | 1 |
|
6 | 深度计数器连接电缆 | 1 | 10m |
7 | 管口滑轮 | 3 | 红、黑、绿 |
8 | 电源充电器 | 1 | 8.4V 5A |
9 | 三角架 | 1 |
|
10 | 拉杆箱 | 1 |
|
11 | 工具包 | 1 | 内含U盘、卷尺、电池安装扳手、取卡针 |
