产品介绍
产品简介
RSM-SY7(E)基桩多跨孔超声波自动循测仪采用全新控制技术，自发自收速度更快，检测效率更高，一次可完成5管桩10个剖面检测。标配增强型换能器，匹配改进后的全自动判读算法，信号强判读准，让检测更加轻松高效。
产品用途
基桩声波透射法完整性检测
混凝土裂缝深度检测
混凝土超声回弹综合法强度检测
地质勘察岩体纵波波速测试
隧道岩体松动圈检测
非金属材料动弹性力学参数测试
地下连续墙完整性检测
符合规范
《建筑基桩检测技术规范》（JGJ 106-2014）
《公路工程基桩动测技术规程》（JTG/T F81-01-2004）
《公路工程基桩检测技术规程》（JTG/T 3512-2020）
《铁路工程基桩无损检测规范》（TB 10218-2019）
《超声回弹综合法检测混凝土强度技术规程》（CECS 02:2005）
《超声法检测混凝土缺陷技术规程》（CECS 21:2000）
《铁路工程结构混凝土强度检测规程》（TB 10426-2004）
《广东省建筑地基基础检测规范》（DBJ/T 15-60-2019）
《水运工程混凝土结构实体检测技术规程》（JTS 239-2015）
《水运工程地基基础试验检测技术规程》（JTS 237-2017）
《Standard Test Method for Integrity Testing of Concrete Deep Foundation by Ultrasonic Crosshole Testing》（ASTM D6760-16）
技术特点
1、针对建筑、交通等一些新版规范对大直径桩增加声测管埋设要求，最多可一次完成5管检测。
2、国内首创多通道自发自收基桩剖面全组合超声波检测，已获多项发明专利授权；
3、自发自收电路设计，无需更换探头对应声测管的位置，一次提升可完成五管十剖面全组合测试，大幅提高检测速度，大大减轻现场检测人员工作强度；
4、配新型前置放大探头，空气中有效测距可达2米，混凝土中最长测距可达10米；
5. 每个剖面测试波形独立可控调节增益延迟；
6. 可自动搜索首波位置、自动调整放大倍数；
7. 采用12.1寸超大真彩液晶显示屏，现场可同时清晰观测10个剖面测试波形、波列、波速、波幅等信息，测试过程中整桩质量一目了然；
8. 测点移距1～50cm可调，不漏点，无需重复测试；
9. 自动计数提升装置连接方便、快捷，最大提升速度可达60m/min；
10、工业级电容触摸屏，触感柔和，操作流畅精准，适应强光环境；

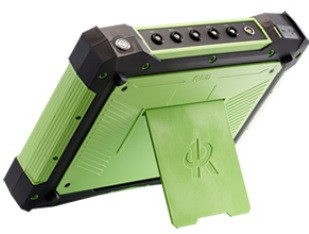

11、机身采用工程塑胶ABS+PC、耐高温阻燃材料，抗冲击性能高；
12、IP65级防尘防水设计，无惧恶劣环境；
13、实时监控无线上传，支持4G、WiFi方式，实现智能云检测；
14、内置4G模块，可实现软件在线一键升级；
15、9mm超薄大容量电池，电池可拆卸，保证野外工作不间断；
16、软件全新升级，操控界面更友好、便捷。
性能指标
RSM-SY7(E) | ||||
显示模式 | 12.1寸高亮度真彩液晶屏 分辨率：1280×768（背光可调） | 增益精度 | 0.5dB | |
操作方式 | 电容触摸 | 频带宽度 | 1～500kHz | |
储存模式 | 16G电子硬盘 | 声幅准确度 | ≤3% | |
通讯方式 | 有线通讯 | 声时准确度 | ≤0.5% | |
数据导出 | USB | 接收灵敏度 | ≤10μV | |
深度计数方式 | 自动计数 | 道间串扰 | ≤1/400 | |
主控形式 | 低功耗嵌入式系统 主频：1GHz 内存：512M | 触发方式 | 信号触发 | |
通道数 | 五个独立可控自发自收通道 | 上传方式 | 4G/WiFi/蓝牙 | |
一次提升测试剖面 | 十个剖面 | 防护等级 | IP65 | |
扫描速度 | ≥20次循环/秒 | 供电模式 | 可拆卸锂电池 电池容量：12000mAh 电池厚度：9mm 续航时间：≥7h | |
采样方式 | 同步自发自收 | 机壳 | 工程塑胶ABS+PC | |
采样间隔 | 0.1～200μS | 工作温度 | -20～+55℃ | |
记录长度 | 0.5～4k | 外形尺寸 | 340*275*62mm | |
发射电压 | 500V/1000V可调 | 重量 | 3.0 kg（含锂电池） | |
动态范围 | ≥100dB |
|
| |
提升装置 | ||||
提升装置连接方式 | 有线/无线 | 最小测点间距 | 1cm | |
无线传输距离 | 30m | 最大提升速度 | 1.0m/s | |
无线工作时间 | ≥20h | 记数方式 | 双向计数 | |

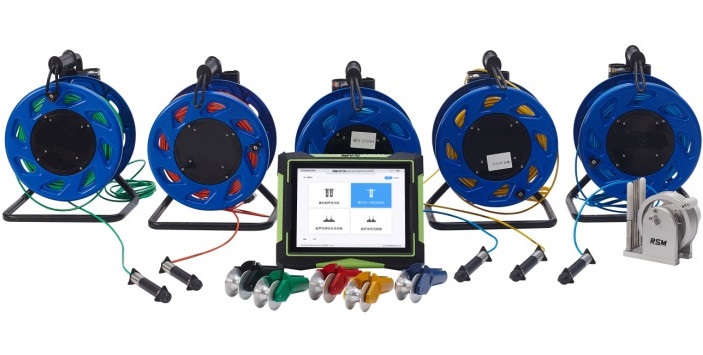

标准配置
序号 | 名 称 | 数 量 | 规格型号 |
1 | 基桩多跨孔超声波自动循测仪 | 1 | RSM-SY7(E) |
2 | 一发一收跨孔换能器 | 5 | 100m（含五个单管绕线盘） |
3 | 提升计数器 | 1 | V5.0 |
4 | 深度计数器连接电缆 | 1 | 10米 |
5 | 管口滑轮 | 5 | 红、黄、黑、绿、白 |
6 | 三角架 | 1 |
|
7 | 电源充电器 | 1 | 8.4V 5A |
8 | 工具包 | 1 | 内含U盘、卷尺、电池安装扳手、十字起、取卡工具 |
9 | 仪器箱 | 1 |
|
10 | 配件箱 | 1 |
|
