产品介绍
主要用途
岩体、土体的弹性力学参数、静力学参数测定
岩体、土体结构特征评价及强度分类
岩体风化壳的分层及结构评价，测定洞室围岩松动圈的范围
地下洞室、边坡因施工而引起的松动范围的测定
岩体岩面爆破、灌浆等施工质量的检查
混凝土浇注桩桩身完整性检测
混凝土构件的强度检测
结构混凝土内部缺陷检测
工作原理

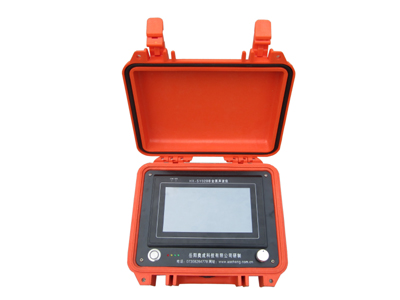

HX-SY02B型非金属声波仪是在HX-SY01A型及HX-SY02A型仪器基础上，广泛采纳客户意见、综合各厂商声波仪的优点而推出的新款声波仪。为保证野外各种恶劣环境下仪器正常工作，使操作更加符合用户使用习惯，仪器软件和硬件部分都做了大量改进。
新款仪器自动化程度更高，首波、声时判读精确；新款仪器采用网络化模块设计思想，抗干扰能力更强，10Hz-200KHz频带范围，可提供多档滤波；新款仪器控制主机采用目前市场上最先进的WinCE 6.0工业控制电脑，野外各种复杂情况下长期工作稳定，采用旋钮、触屏两种操作模式，参数设置，可选配计数滑轮和自动计数采集，数据采集快捷方便；新款仪器提供大容量固态硬盘，可供用户存储更多的采集数据，U盘转存数据更方便，更快速。
技术特点
模块化设计：采用模块化设计方法，通道可拓展
信噪比高：零飘、一致性好、适应恶劣环境、工作稳定可靠
发射能量大：发射电压最高达1000V，能量大，穿透距离远
人机交互友好：采用旋钮、触摸屏两种操作方式，操作简单、快捷
支持自动采集：提供自动深度计数接口，检测速度可达25米/分，提升检测效率
功耗低：采用目前最先进的ARM低功耗主控机，内置易拆卸锂电池，连续工作时间>12h
轻便易携：配套单线一发双收换能器，体积小，重量轻
性能指标
系统指标 | 主控系统 | 工控主机1.0GHz,512M DDR2 |
存储SD卡 | 256M (标配), 16G/32G(选配) | |
显示方式 | 800*480液晶显示 | |
操作方式 | 旋钮、触摸屏操作 | |
通用接口 | 1个标准USB接口 | |
声参量指标 | 声时测读精度 | 0.1us |
声幅准确度 | 3% | |
发射电压 | 600V、1000V | |
发射脉宽 | 5us、10us、50us、100us | |
信号处理指标 | 频带范围 | 10Hz~200KHz |
增益范围 | 0.01~8000倍 | |
输入噪音 | <0.1mV | |
数据采集指标 | 采样间隔 | 0.1us~499us |
幅值分辨率 | 14bit | |
采样长度 | 0.5K,1K,2K | |
触发方式 | 单发、连发、单次外、连续外、信号 | |
触发电平 | 10%FSR、20%FSR、...70%FSR | |
其他参数 | 采集模式 | 手动，自动 |
体积 | 270*200*90mm | |
重量 | <4 kg | |
平均功耗 | <10W | |
工作温度 | -25℃~+85℃ | |
工作湿度 | <85% | |
电池使用 | 连续采集12小时以上 | |
外接电源 | DC 9V-18V |
配置清单
序号 | 名称 | 数量 | 备注 |
1 | HX-SY02B型便携式声波仪 | 1台 | / |
2 | 稳压充电器一个 | 1个 | / |
3 | 外触发线 | 1根 | / |
4 | 数据分析软件 | 1套 | U盘 |
5 | 平面探头 | 1对 | 含连接电缆 |
6 | 电源电缆 | 1根 | / |
7 | 使用说明书、合格证 | 1套 | / |
8 | 仪器包装箱 | 1个 | / |
9 | 一发双收单孔换能器 | 1条 | 100米电缆 |
10 | 连接配件 | 1套 |
|
分析软件界面
