ZY-GPR100探地雷达(地灾资质)

天线中心频率100MHz,地灾资质

主要用于地质灾害探测、隧道超前预报、覆盖层厚度测试等

产品介绍

产品用途

    适用于工程勘察、市政管线、道路桥梁、隧道检测等领域,用于检测或查明地下一定深度内的金属或非金属目标体信息。具体分类如下:

1地质灾害:用于查明地下空间异常如空洞、脱空、破碎带等地质信息;

(2)工程勘察:用于查明工程区域内地下异常如岩溶、塌陷、破碎带等的信息;
(3)市政管线:用于城市建设过程中查明地下金属或非金属管线分布情况;
(4)道路桥梁:用于查明道路或桥梁选址过程中不良地质体调查;
(5)隧道检测:用于隧道超前预报、检测隧道施工质量等。



产品特点
(1)本产品采用业内领先的主机和天线一体化设计,体积小、重量轻、功耗低;
(2)主机和电脑无线连接,操作便捷;
(3)实现实时数据采集和显示;
(4)软件界面简洁,操作简便,上手快;
(5)多频段天线可选,应用范围广;
(6)分析软件操作简单,结果判读准确;
(7)探测精度高,定位准确;
(8)内置超大容量电池,续航时间长;
(9)人体工学结构设计,简单、耐用、易操作,非常适合野外移动工作环境。



符合规范
◆《水电水利工程物探规程 DL/T 5010-2005》
◆《水利水电工程物探规程SL326-2005》
◆《电力工程物探技术规程 DL/T 5159-2012》
◆《水下工程物探规程 DB34/T 2209-2014》
◆《公路断面探伤及结构层厚度地质雷达 JT/T 940-2014》
◆《城市工程地球物理探测标准CJJ/T 7-2017》
◆《城市地下管线探测技术规程CJJ 61-2017》
◆《雷达法检测建设工程质量技术规程DGJ 32-TJ79-2009》
◆《铁路隧道超前地质预报技术规程Q∕CR 9217-2015》
◆《城市地下病害体综合探测与风险评估技术标准JGJT437-2018》
◆《公路工程物探规程JTGT 3222—2020》



性能参数

型号

ZY-GPR100系列探地雷达

主机

天线中心频率

100MHz

采样频率

0.2-100GHz可调

时窗范围

1ns~20000ns,连续可调

采样点数

32~32767样点/扫描,可选

扫描速率

350线/秒

A/D转换

18bit

连续工作时间

8小时

整机功耗

<16 W

信噪比

优于160dB

采集时速

> 60 km/h @ 5 cm 水平采样间距(道间距)

最小采样间隔

<10ps

测量方式

逐点测量、距离触发测量、连续测量三种测量方式

显示方式

伪彩图、堆积波形或灰度图

工作温度

-30℃~+70℃

工作电压

10-15V DC

防护等级

IP66

无线数据传输距离

大于50 m

重    量

13.5KG



应用推荐

天线类型

天线主频

可达深度

应用推荐

单体屏蔽天线

1.5GHz

0~0.8m

混凝土、钢筋、桥梁缺陷检测

900MHz

0~1.5m

衬砌检测、公路路面检测、

钢筋扫描、桥梁缺陷检测

600MHz

0~3.0m

400MHz

0~5 m

工程、隧道衬砌检测、挡墙缺陷检测

200MHz

0~10m

浅层地质病害探测、管线探测、渗漏检测

100MHz

0~30m

浅层工程勘察、超前地质预报、

地质病害(岩溶、空洞、破碎带)探测

50MHz

0~40m



数据处理软件特点
    显示方式:实时彩显,彩色/灰阶行扫描,变面积/波形显示,线性扫描方式中可使用256种色源来表示信号的幅度和极性。
    雷达软件包更丰富了雷达系统的应用,除了配备专用的雷达数据后处理软件,用户还可根据自己需要选择特殊功能的软件模块,可在PC机上进行数据处理。模块包括:

(1)公路面层自动追踪软件:专门用于公路测量使用,自动去除干扰。高速公路结构分层自动跟踪分析,显示桩号、层厚,层厚偏差电子表格。
(2)结构扫描工具包:三维深度切片,钢筋网透视图,管线立体定位,建筑物中空洞、裂缝显示。
(3)快速三维绘图软件:2D反演,3D处理和显示,市政设施三维和二维可视化成象显示。
(4)建筑结构分析软件:钢筋分布深度定位显示,市政管线分布定位。
(5)桥梁结构分析软件:桥梁钢筋分布软件。



配置清单

序号

名称

数量

规格型号

1

探地雷达主机

1台

内置锂电池含拖绳、充电器

2

小推车

1辆

含测距轮

3

数据采集处理软件

1套

U盘

4

笔记本电脑

1台



5

合格证、使用说明书

各1份

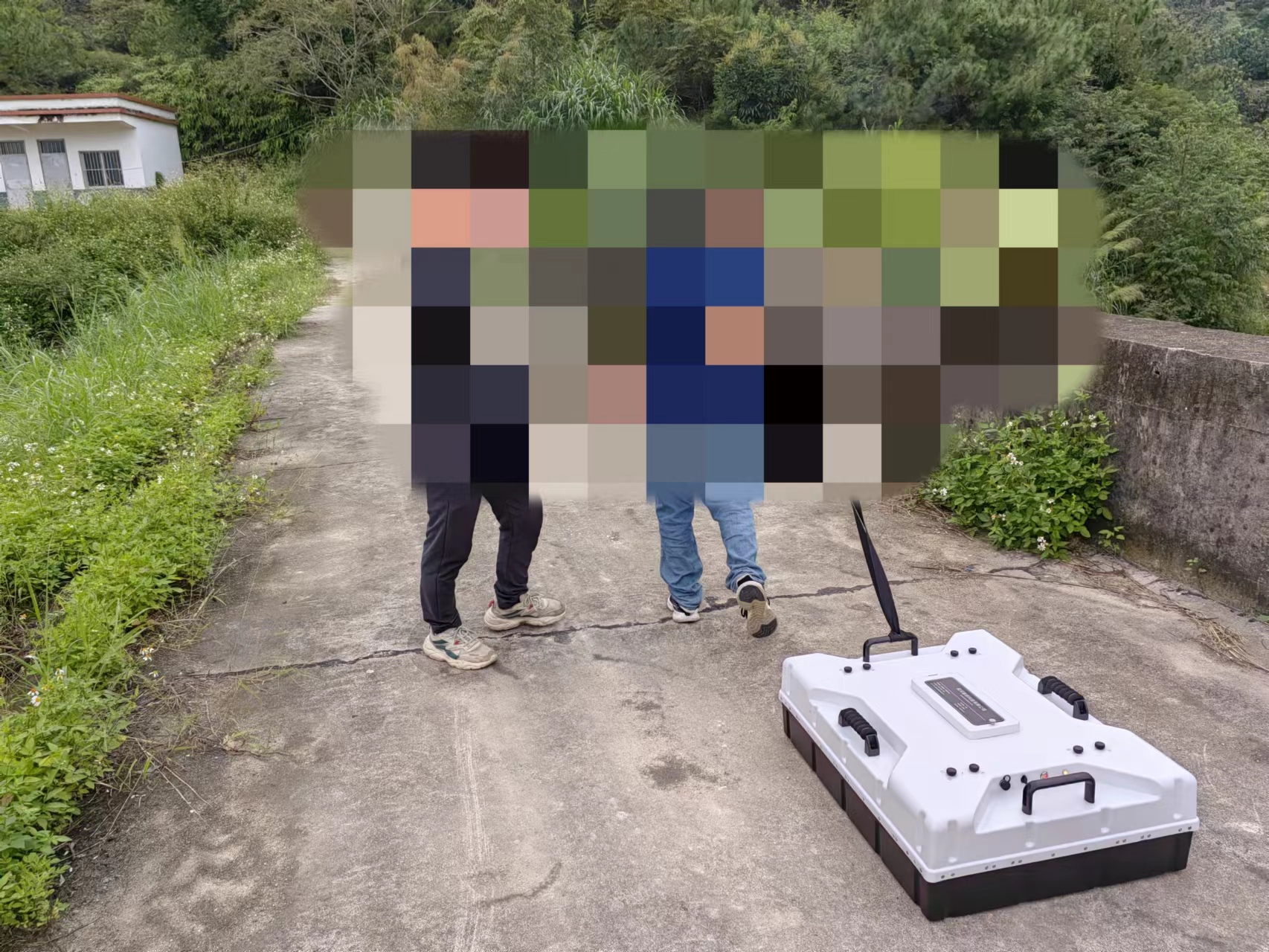

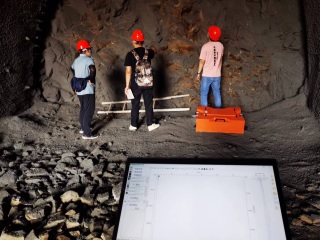

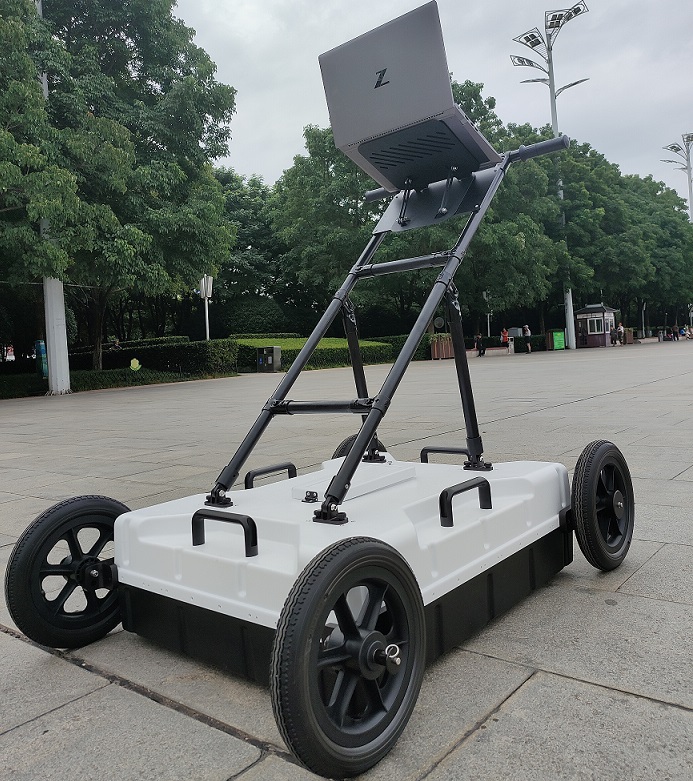

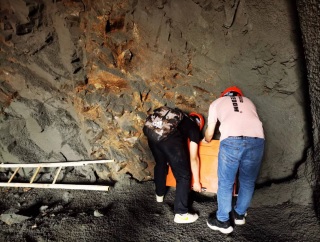

工程案例1:隧道掌子面探测

在掌子面上沿水平方向方向共布置了1条地质雷达测线,测线布置情况据图如下图所示:

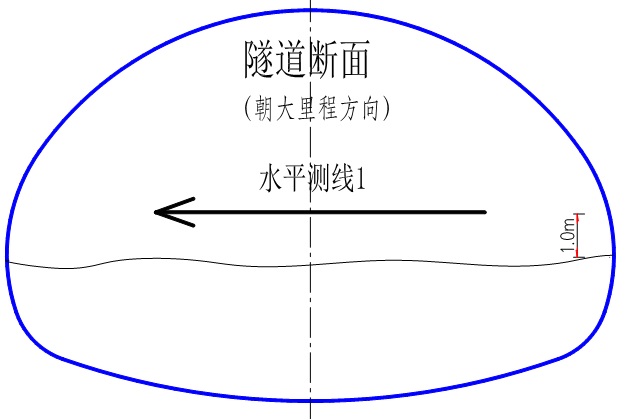

隧道地质雷达测线布置示意图



检测数据分析

2023年4月3日对**隧道左洞出口前方地质体进行了地质雷达超前探测,探测距离25m,地质雷达波谱图见下图。

掌子面以全风化花岗岩为主,呈土状子碎块状,岩体较破碎,节理裂隙发育,自稳能力差。围岩设计为V级,实际判定为V级。

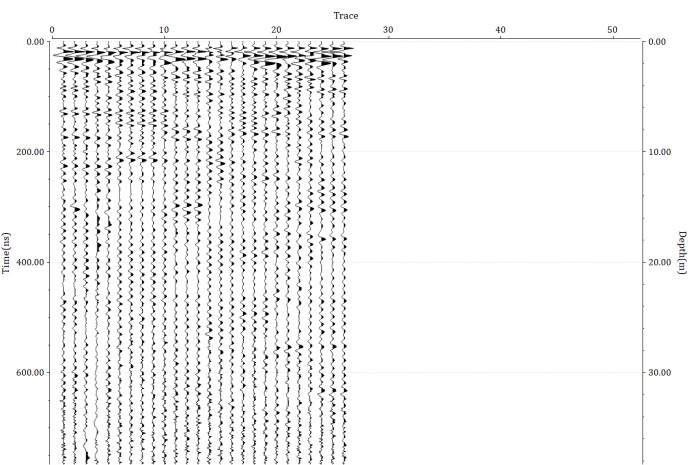

地质雷达波谱图(水平测线(右→左))

检测结论

根据以上地质雷达法及现场实际地质情况详细分析,得出以下结论:

综合掌子面地质素描和地质雷达探测结果,预报掌子面前方25m范围内结果详见下表和下图:

**隧道左洞***预报结果表

里程

设计围岩级别

前期TGP预报建议围岩分级

本次地质雷达建议围岩分级

最终建议围岩分级

1

***

V

不具备实施条件

V

V



掌子面测线1

隧道里程

***

设计围岩分级

V

地质雷达预报结果

V

**隧道左洞***预报结果纵断面图

综合掌子面地质素描和地质雷达探测结果,建议**隧道左洞***段的围岩级别为V级,由于围岩破碎,建议采用CD法进洞,在施工过程中加强安全防护工作,尤其是拱顶,以防止掉块、砃塌危险事故发生。另外,注意做好防水、排水工作。

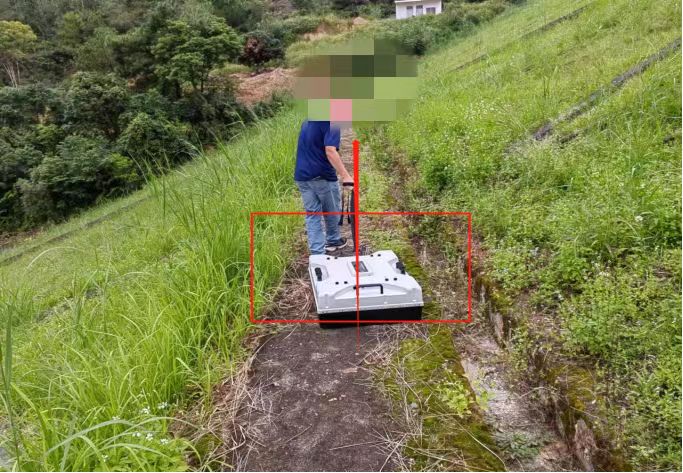

工程案例2:大坝渗透点探测

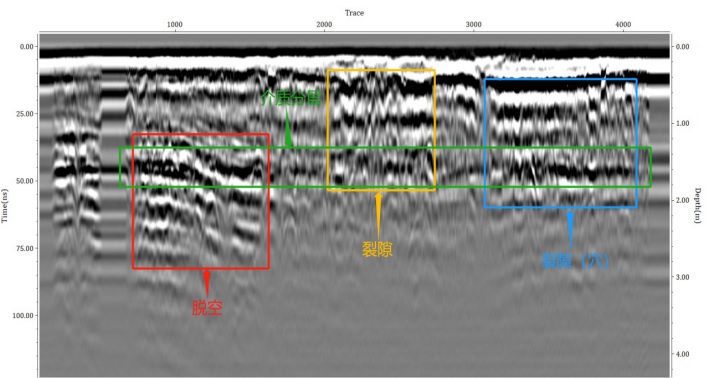

根据第一层检测数据图像分析可得,红色方框标注区域为一段脱空区,水平方向上从760道—1600道之间,黄色方框标注区域为一段浅层的裂隙,深度在1m以内,蓝色方框标注区域为一段裂隙(穴),深度在1.5m以内,绿色方框标注区域有介质分层情况,同相轴方向呈连续状态。

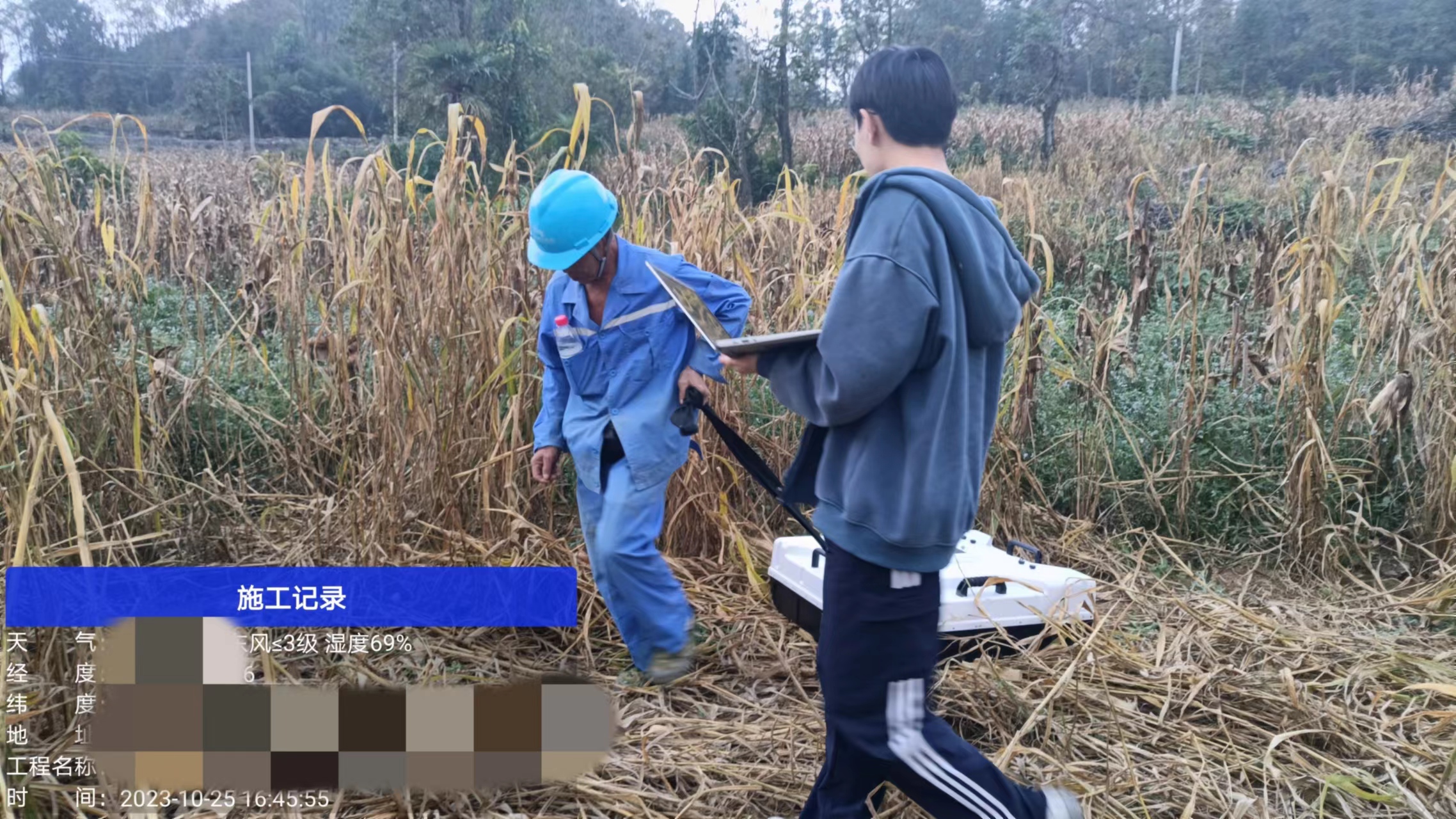

工程案例3:覆盖层厚度及岩溶探测

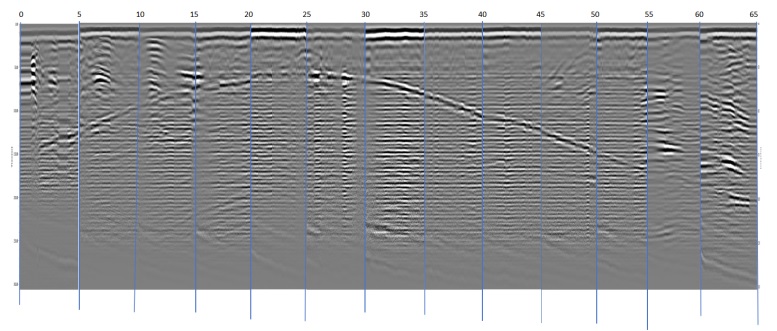

测线5m处出现覆盖层界面(深度4.3m左右),延续到55m处(深度7.5m左右),覆盖层呈现一个拱形,拱顶位于测线22m~27m(深度2.8m左右)。测线62m~64m处出现覆盖层界面(深度4m左右)。测线1m~1.5m处出现脱空(深度2.1m左右),测线6m~7m处出现脱空(深度2.4m左右),测线10.5m~12m处出现脱空(深度0.7m左右),测线62m~64m处出现疑似脱空(深度7.4m左右)。覆盖层底部无明显空洞或破碎带。
