产品介绍

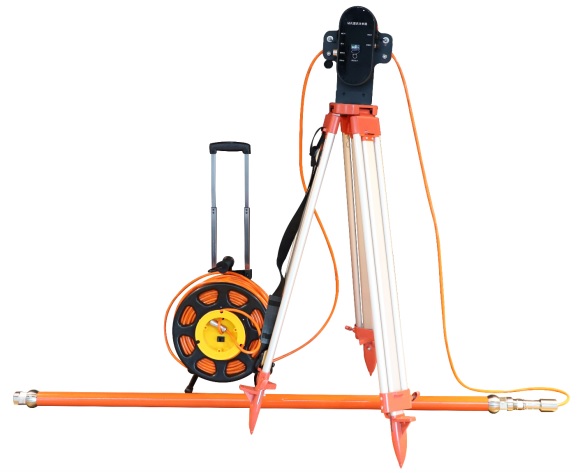

钻孔雷达简介
钻孔雷达是利用隧道超前钻孔进行钻孔雷达反射成像的一种用于确定地下介质分布的电磁探测技术。钻孔雷达利用雷达发射接收天线放置钻孔中并以一定的速度扫描探测成像，它向钻孔周围360°空间发射和接受反射信号。由于电磁波在地下介质中传播时，其路径、电磁场强度与波形将随所通过介质的电学性质及几何形态而变化，因此，可以根据接收到的电磁波的旅行时间、振幅、波形和频率等资料来分析和推断介质结构和物理性质。
产品用途
适用于矿山、公路、铁路、水利及国防工程的钻孔周围得知探测及隧道地质钻孔超前探测，钻孔周围半径（0-15m）（探测距离视岩层性质而定）主要探测内容有断裂带探测、空洞探测、含水层探测、软弱岩层探测和岩层探测等。具体分类如下：
◆地质灾害评估：用于查明地下空间异常如空洞、脱空、破碎带等地质信息；
◆工程勘察：用于查明工程区域内地下异常如岩溶、塌陷、破碎带等的信息;
◆煤矿检测：用于查明矿洞中不良地质体调查；
◆含水地层探测：用于查明地下空间含水层面积、富水区面积计算等。
技术亮点
本采集系统可满足客户多样化中心频率的定制需求，天线采用双通道一发一收，定向采集探测区域信息，适合精细化作业要求。
性能参数
主机 | 天线频率 | 200MHz（可定制频率） |
采样频率 | 0.2-100GHz可调 | |
时窗范围 | 1ns～20000ns，连续可调 | |
采样点数 | 32～32767样点/扫描，可选 | |
扫描速率 | 200线/秒 | |
A/D转换 | 18bit | |
连续工作时间 | ≥8小时 | |
整机功耗 | ＜18 W | |
信噪比 | 优于120dB | |
采集时速 | > 60 km/h @ 5 cm 水平采样间距（道间距） | |
最小采样间隔 | 10ps | |
测量方式 | 逐点测量、距离触发测量、连续测量 | |
显示方式 | 伪彩图、堆积波形或灰度图 | |
工作温度 | -40℃～+70℃ | |
工作电压 | 10-15V DC | |
防护等级 | IP66 | |
有线通讯 | 以太网，100Mbps | |
重 量 | ≤7kg | |
测量范围 | 0-15m | |
尺寸 | 直径4-5cm，长度2米左右 |
产品特点
◆本产品采用业内领先的主机和天线一体化设计，体积小、重量轻、功耗低;
◆实现实时数据采集和显示;
◆软件界面简洁，操作简便，上手快;
◆分析软件操作简单，结果判读准确
◆探测精度高，定位准确;
◆内置超大容量电池，续航时间长;
◆人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境。
符合规范
◆《水电水利工程物探规程 DL/T 5010-2005》
◆《水利水电工程物探规程 SL326-2005》
◆《电力工程物探技术规程 DL/T 5159-2012》
◆《公路工程物探规程 JTG/T C22-2009》
◆《水下工程物探规程 DB34/T 2209-2014》
◆《公路断面探伤及结构层厚度地质雷达 JT/T 940-2014》
◆《城市工程地球物理探测标准 CJJ/T 7-2017》
配置清单
序号 | 名称 | 数量 | 单位 | 说明 |
1 | 雷达主机（电脑） | 1 | 台 | 含包装箱、收发组件,笔记本显示， 重量2公斤左右 |
2 | 天线探头 | 1 | 根 | 直径45mm，长度约2m，重量约4公斤 |
3 | 实时采集分析软件 | 1 | 套 | 不加锁 |
4 | 充电电池 | 1 | 套 | 可连续工作 8 小时以上 |
5 | 充电器 | 1 | 套 | - |
6 | 连接线缆 | 1 | 条 | - |
7 | 产品说明书 | 1 | 份 | 电子版 |

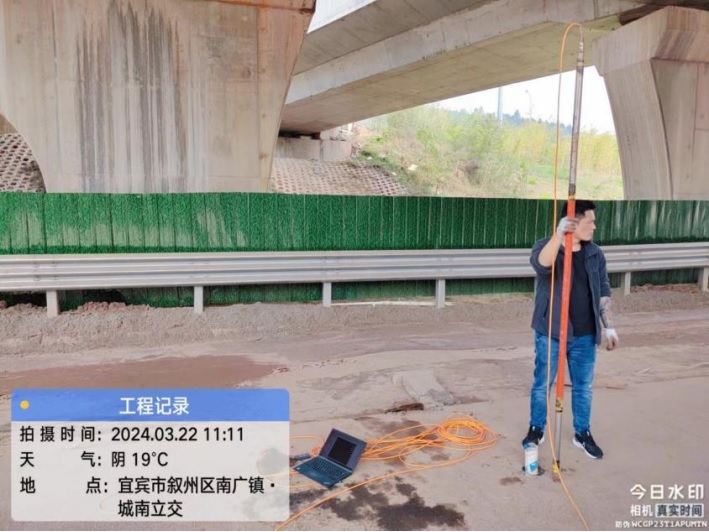

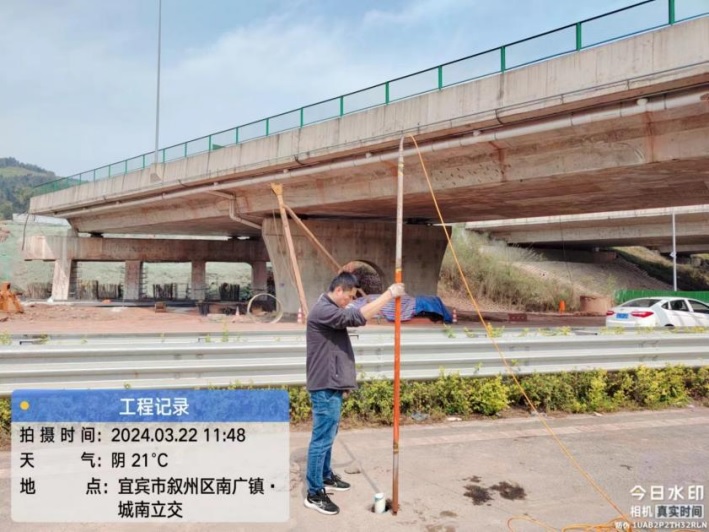

测试案例一：宜宾市某项目

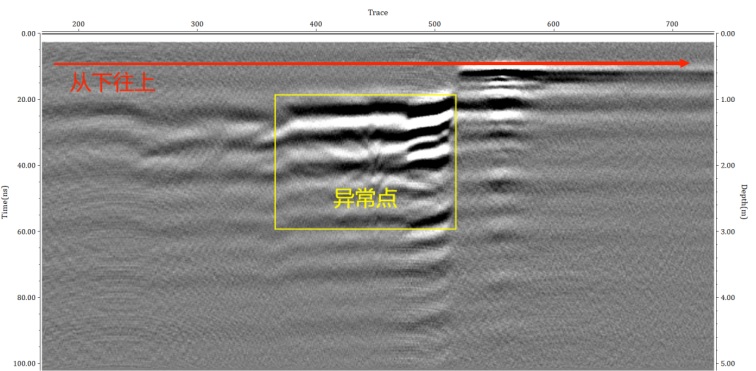

说明：孔深度为16.7m，测线方向为从下往上，起点位置为0m，终点位置为38.77m，按照计算的得到比例尺为2.32，上图所示异常起点位置为11.27m，异常终点位置为17.40m，计算可得该段强反射信号区域长度为2.64m左右，该信号顶点离地面距离为9.21m。根据现场信息初步判断该段强反射信号区域为高压旋喷桩。

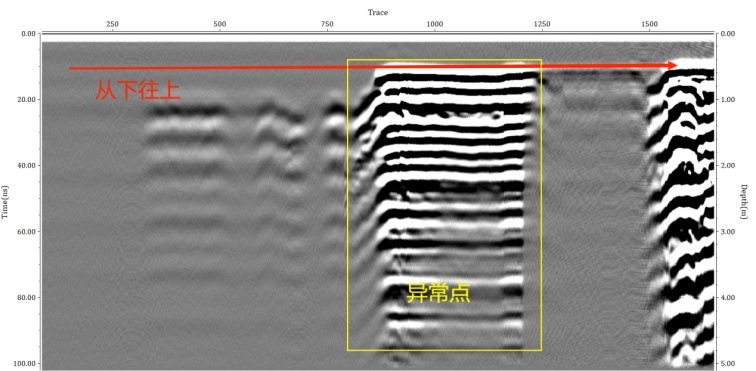

说明：孔深度为18m，测线方向为从下往上，起点位置为0m，终点位置为48.25m，按照计算的得到比例尺为2.75，上图所示异常起点位置为25.71m，异常终点位置为37.15m，计算可得该段强反射信号区域长度为4.16m左右，该信号顶点离地面距离为4.03m。根据现场信息初步判断该段强反射信号区域为高压旋喷桩。

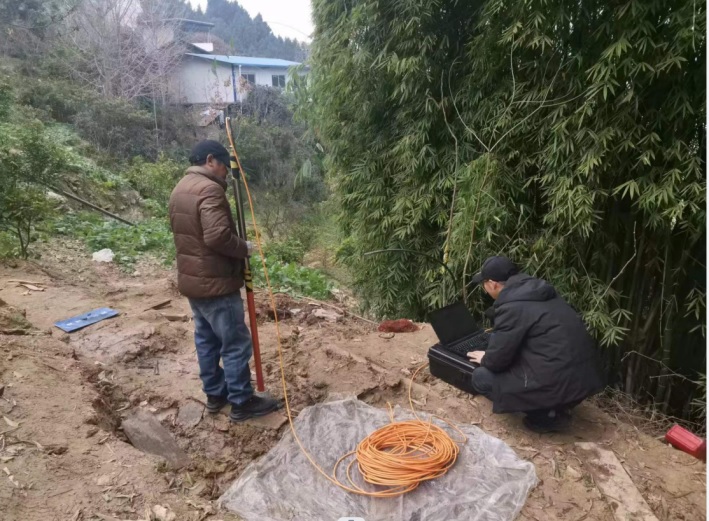

测试案例二：巴东县某项目

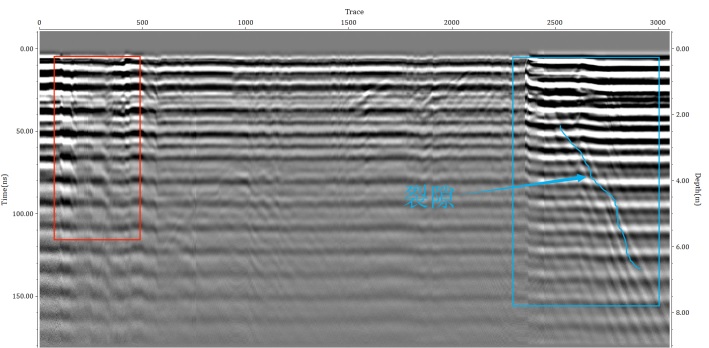

参数设置：采样点数384、采样率2GHz、发射重频180KHz、采样延时35ns、平均次数8。

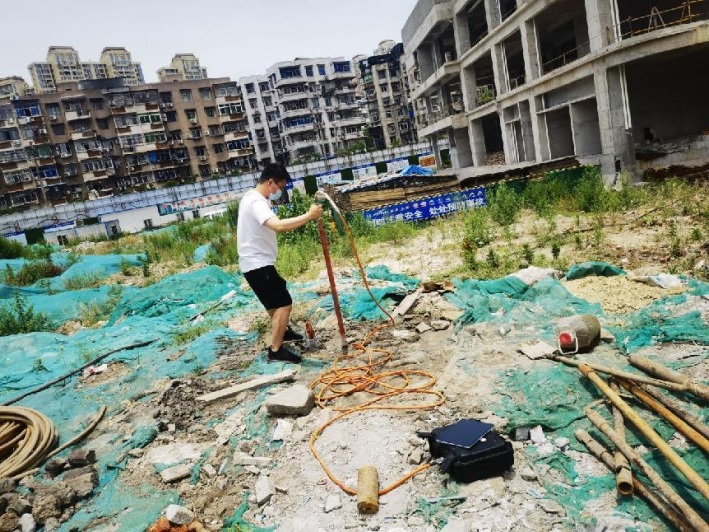

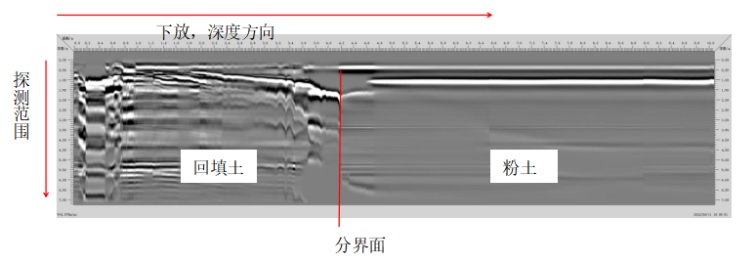

测试案例三：武汉某项目
