产品介绍
产品用途
适用于工程勘察、市政管线、道路桥梁、隧道检测等领域，用于检测或查明地下一定深度内的金属或非金属目标体信息。具体分类如下：
（1）工程勘察：用于查明工程区域内地下异常如岩溶、塌陷、破碎带等的信息；
（2）市政管线：用于城市建设过程中查明地下金属或非金属管线分布情况；
（3）道路桥梁：用于查明道路或桥梁选址过程中不良地质体调查；
（4）隧道检测：用于隧道超前预报、检测隧道施工质量等。
产品特点
（1）本产品采用业内领先的主机和天线一体化设计，体积小、重量轻、功耗低；
（2）主机和电脑无线连接，操作便捷；
（3）实现实时数据采集和显示；
（4）软件界面简洁，操作简便，上手快；
（5）多频段天线可选，应用范围广；
（6）分析软件操作简单，结果判读准确；
（7）探测精度高，定位准确；
（8）内置超大容量电池，续航时间长；
（9）人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境。
符合规范
◆《水电水利工程物探规程 DL/T 5010-2005》
◆《水利水电工程物探规程SL326-2005》
◆《电力工程物探技术规程 DL/T 5159-2012》
◆《水下工程物探规程 DB34/T 2209-2014》
◆《公路断面探伤及结构层厚度地质雷达 JT/T 940-2014》
◆《城市工程地球物理探测标准CJJ/T 7-2017》
◆《城市地下管线探测技术规程CJJ 61-2017》
◆《雷达法检测建设工程质量技术规程DGJ 32-TJ79-2009》
◆《铁路隧道超前地质预报技术规程Q∕CR 9217-2015》
◆《城市地下病害体综合探测与风险评估技术标准JGJT437-2018》
◆《公路工程物探规程JTGT 3222—2020》
性能参数
型号 | ZY-GPR200探地雷达 | |
主机 | 天线中心频率 | 200MHz |
采样频率 | 0.2-100GHz可调 | |
时窗范围 | 1ns～20000ns，连续可调 | |
采样点数 | 32～32767样点/扫描，可选 | |
扫描速率 | 350线/秒 | |
A/D转换 | 18bit | |
连续工作时间 | ≥8小时 | |
整机功耗 | ＜16 W | |
信噪比 | 优于160dB | |
采集时速 | > 60 km/h @ 5 cm 水平采样间距（道间距） | |
最小采样间隔 | ＜10ps | |
测量方式 | 逐点测量、距离触发测量、连续测量三种测量方式 | |
显示方式 | 伪彩图、堆积波形或灰度图 | |
工作温度 | -30℃～+70℃ | |
工作电压 | 10-15V DC | |
防护等级 | IP66 | |
无线数据传输距离 | 大于50 m | |
尺寸 | 59×44×16cm | |
重量 | 7KG | |
应用推荐
天线类型 | 天线主频 | 可达深度 | 应用推荐 |
单体屏蔽天线 | 1.5GHz | 0~0.8m | 混凝土、钢筋、桥梁缺陷检测 |
900MHz | 0~1.5m | 衬砌检测、公路路面检测、 钢筋扫描、桥梁缺陷检测 | |
600MHz | 0~3.0m | ||
400MHz | 0~5 m | 工程、隧道衬砌检测、挡墙缺陷检测 | |
200MHz | 0~10m | 浅层地质病害探测、管线探测、渗漏检测 | |
100MHz | 0~30m | 浅层工程勘察、超前地质预报、 地质病害（岩溶、空洞、破碎带）探测 | |
50MHz | 0~40m |
数据处理软件特点
显示方式：实时彩显，彩色/灰阶行扫描，变面积/波形显示，线性扫描方式中可使用256种色源来表示信号的幅度和极性。
雷达软件包更丰富了雷达系统的应用，除了配备专用的雷达数据后处理软件，用户还可根据自己需要选择特殊功能的软件模块，可在PC机上进行数据处理。模块包括：
（1）公路面层自动追踪软件：专门用于公路测量使用，自动去除干扰。高速公路结构分层自动跟踪分析，显示桩号、层厚，层厚偏差电子表格。
（2）结构扫描工具包：三维深度切片，钢筋网透视图，管线立体定位，建筑物中空洞、裂缝显示。
（3）快速三维绘图软件：2D反演，3D处理和显示，市政设施三维和二维可视化成象显示。
（4）建筑结构分析软件：钢筋分布深度定位显示，市政管线分布定位。
（5）桥梁结构分析软件：桥梁钢筋分布软件。
配置清单
序号 | 名称 | 数量 | 规格型号 |

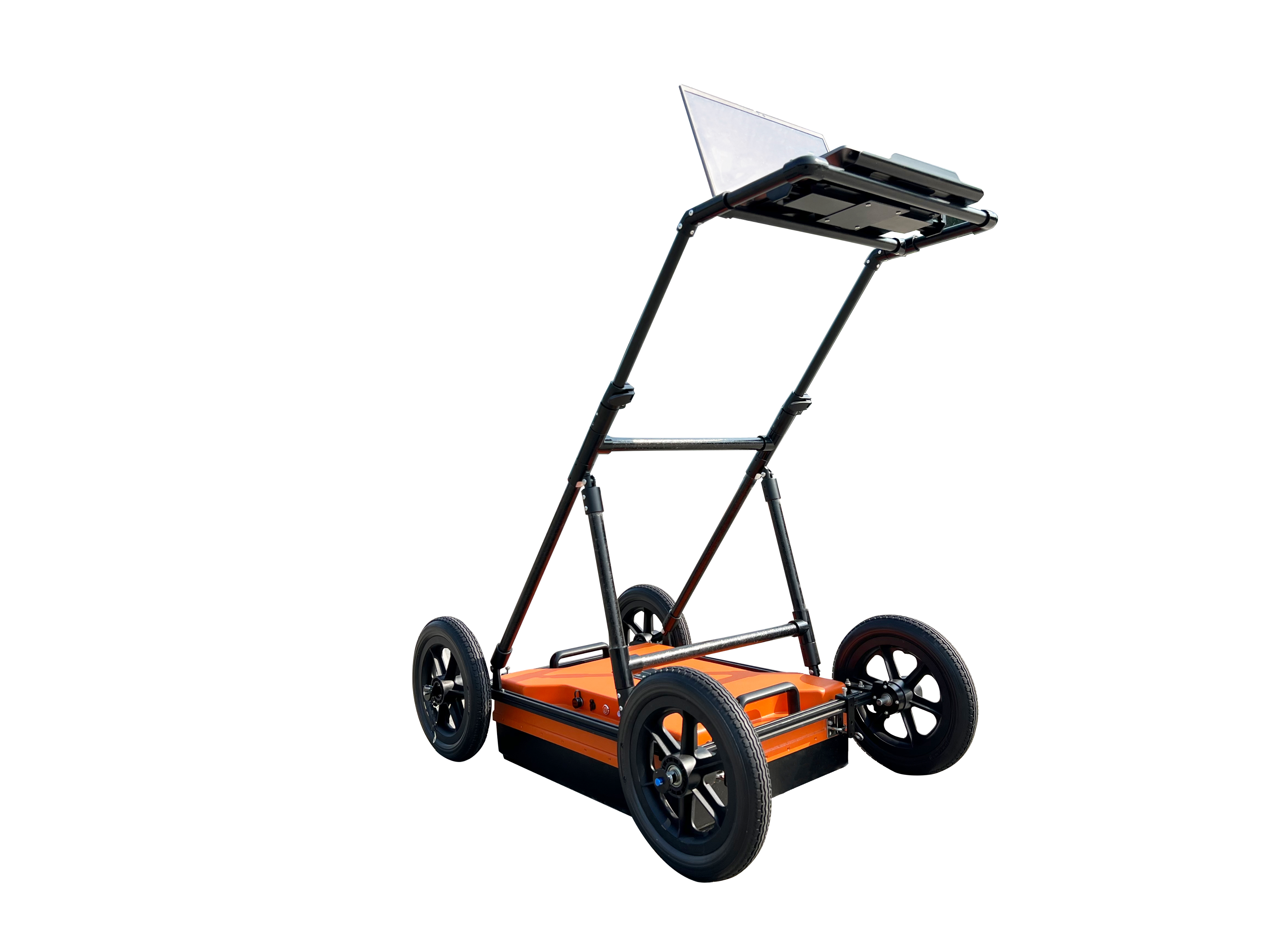

1 | 探地雷达主机 | 1台 | 内置锂电池，含拖绳、充电器 |
2 | 小推车 | 1辆 | 含测距轮 |
3 | 数据采集处理软件 | 1套 | U盘 |
4 | 笔记本电脑 | 1台 |
|
5 | 合格证、使用说明书 | 各1份 |
|
工程案例

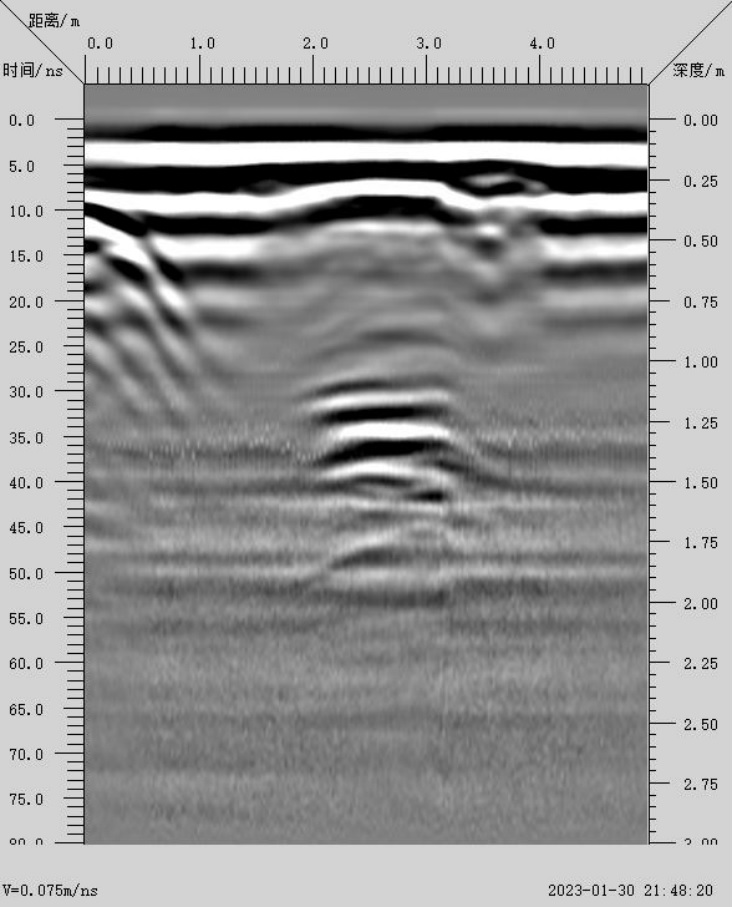

排污管道探测

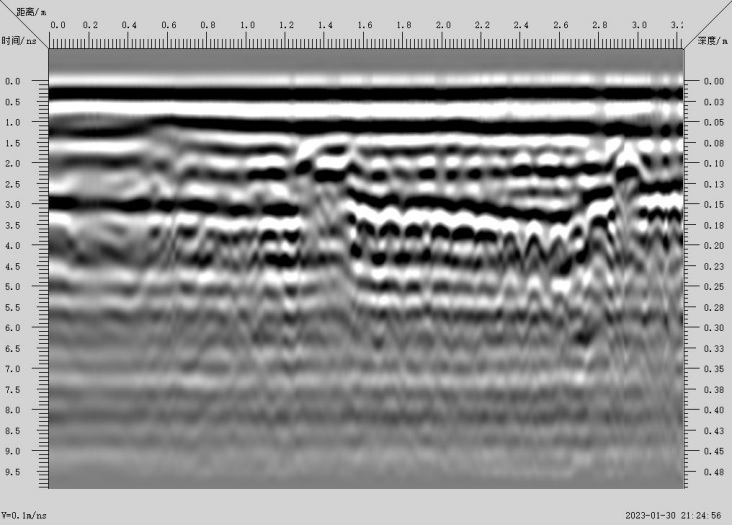

桥梁混凝土钢骨架检测

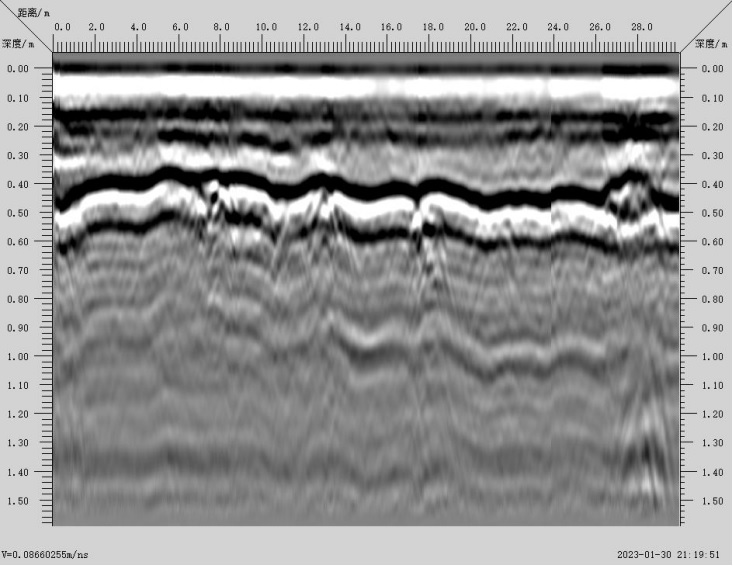

宜昌某地路面分层

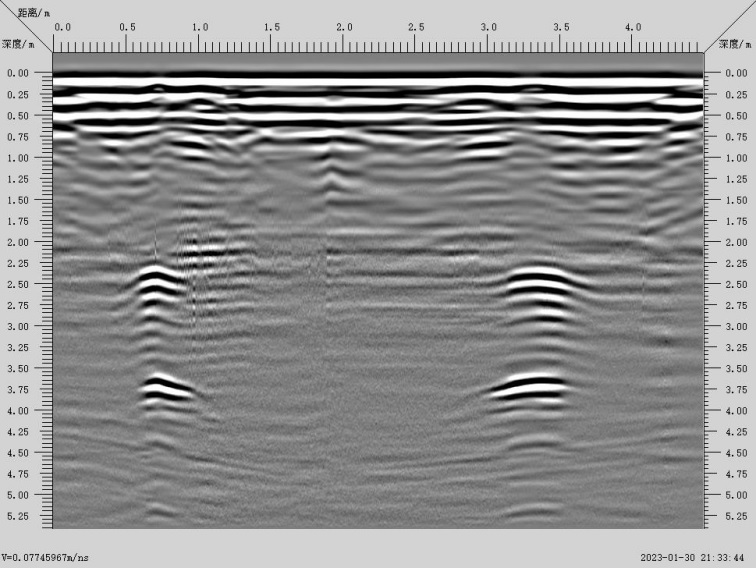

空洞探测
