产品介绍
岩体静弹模量是水利水电等大型工程建设中非常重要的岩体参数，HX-JTM-02B数字型钻孔静弹模测量仪检测基于原位测试手段中的承压板法，该设备采用进口千斤顶、进口油泵和油管，并使用高精度位移传感器，具有数据准确，稳定性好，安全可靠，重量轻，体积小等特点。
主要用途
1. 井下岩体变形模量和弹性模量检测
2. 井下松散地质条件下变形模量检和弹性模量检测
3. 岩体参数获取，指导岩体分类
4. 指导基岩灌浆处理程序和优化施工设计
技术特点
1、探头带摄像观测设备，可实时了解钻孔情况与岩性状况，确保设备安全下井。
2、探头可配备电子罗盘，可确定测试点方位。
3、低功耗型数字型主控箱, 内置电池可连续工作6~8小时。
4、可视化Windows界面，数据实时观测、采集，数据自动存盘，操作快捷，检测效率高。
5、可实时查看测点承压板压力值与位移值变化曲线。
6、进口油泵与传感器，位移精度达0.001mm。
7、高精度数据采集，转换精度达13位(Bit)。
8、分析软件界面友好，设定好参数可自动计算弹性模量，数据自动导出至Excel等，便于工程人员编辑与处理。
9、设备轻便，运输使用方便。
10、完善的售后服务和技术支持，并提供现场培训。
规格参数
变径板外弧面尺寸 | Φ76×160（76mm钻孔） Φ91×160（91mm钻孔） Φ110×160（110mm钻孔） | |
可测孔径 | Φ76mm-Φ110mm | |
最大应力 | 70MPa | |
最大出力 | 200KN | |
接触角2β | 30度、45度 | |
承压板 最大压强 | 30度 | 56MPa(Φ91), 46MPa(Φ110) |
45度 | 45MPa(Φ76), 37MPa(Φ91), 30MPa(Φ110) | |
位移量程 | 10mm | |
位移计精度 | 0.001mm | |
压力计精度 | 0.01MPa | |
探头最小尺寸 | 72mm，87mm，106mm | |
设备重量 | < 20KG（不含油管） | |
最大测量深度 | ≤ 200m | |

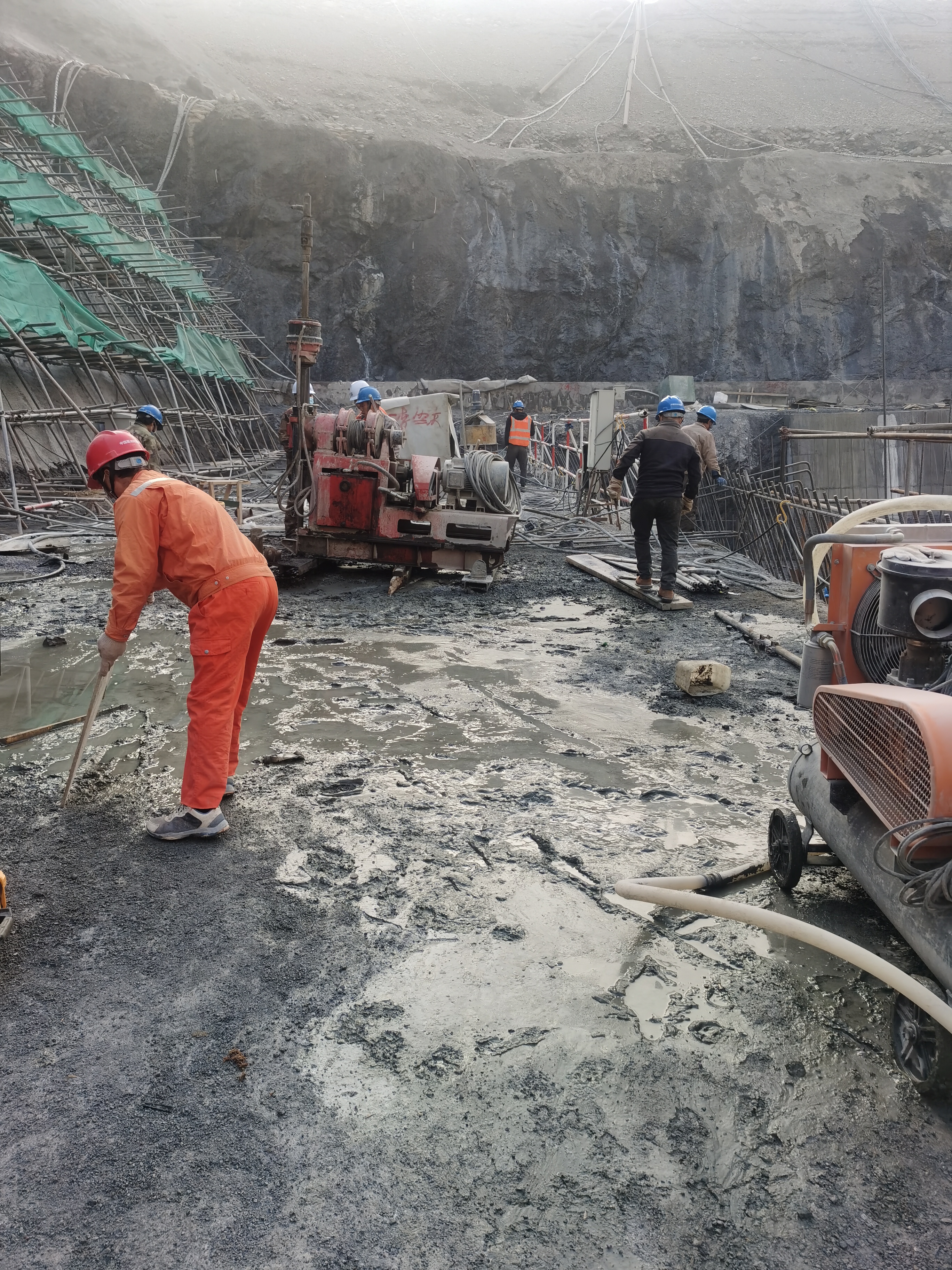

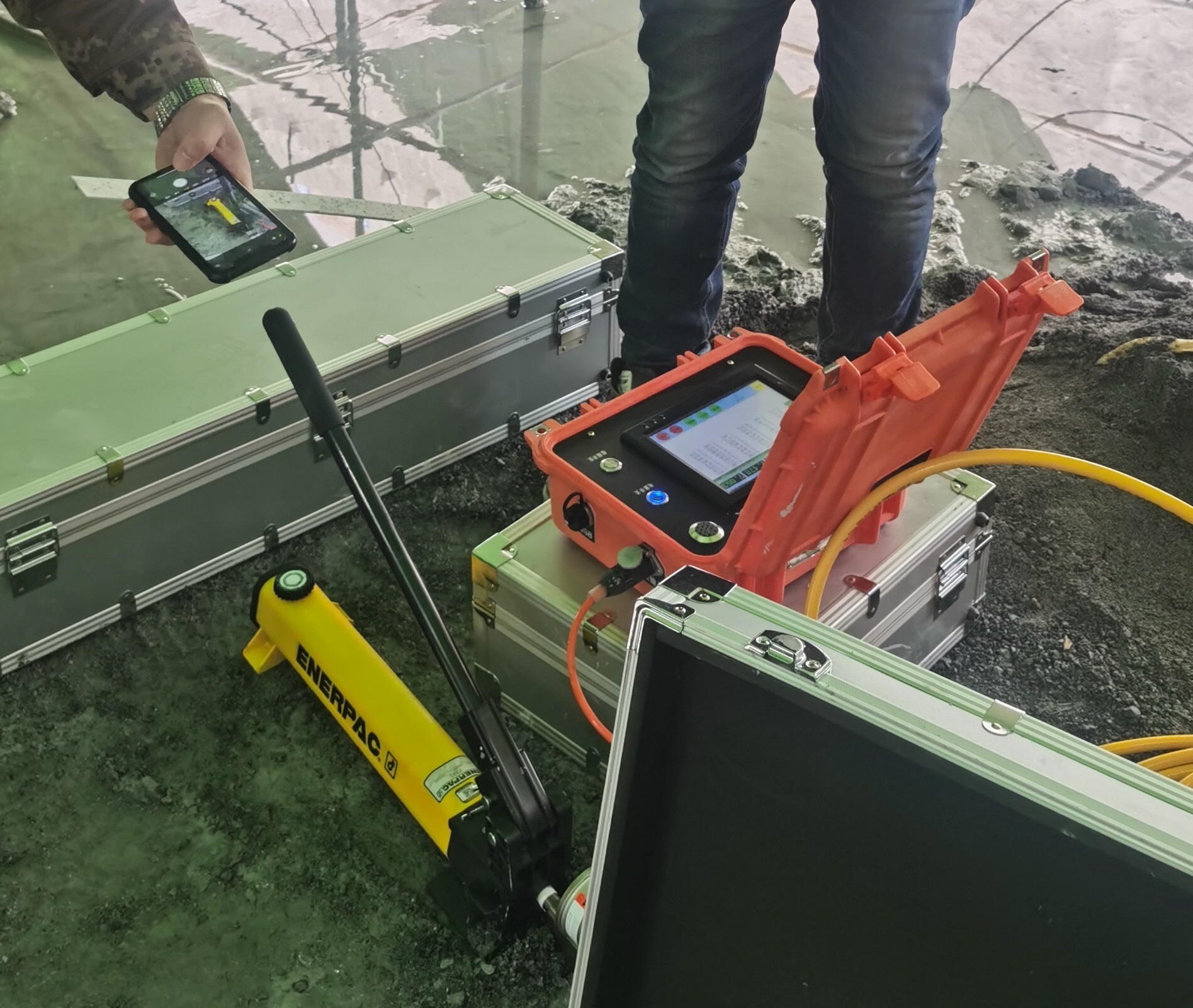

工程案例

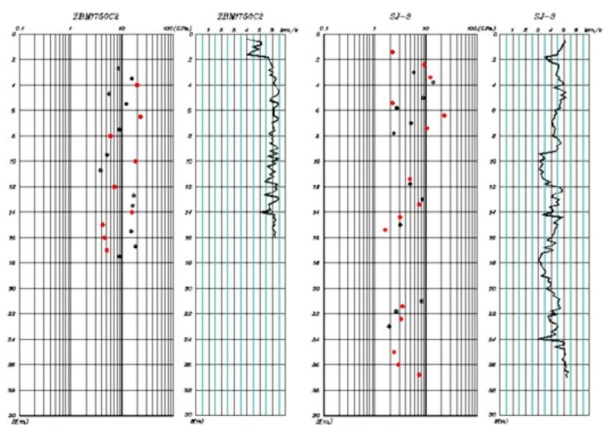

红点为我公司钻孔弹模数据，黑点为加拿大弹模钻孔仪数据，旁边是对应声波波速。

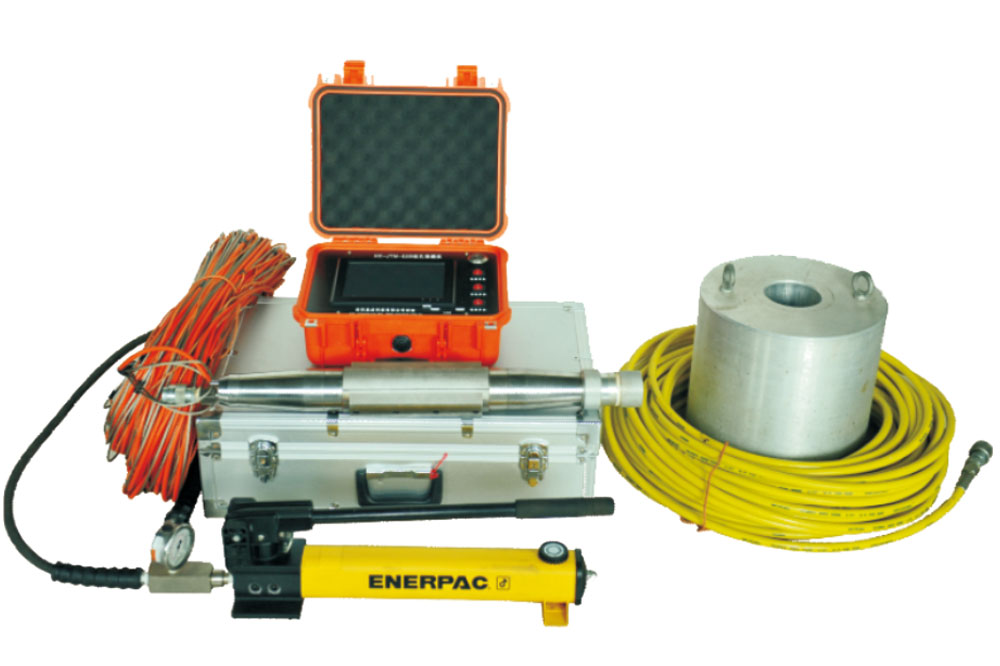

配置清单
序号 | 名 称 | 数 量 | 备注 |
1 | 主控制箱 | 1台 |
|
2 | 弹模仪探头及数据电缆 | 1套 | 电缆100m |
3 | 油管及附件 | 1根 | 油管50m |
4 | 液压泵一套及附件 | 1套 |
|
5 | 变径板87mm-97mm及螺钉 | 1套 |
|
7 | 螺钉配套六角扳手 | 1套 |
|
8 | 稳压充电器一个 | 1个 |
|
9 | 备用外接电瓶两芯连接线 | 1根 |
|
10 | 用户手册 | 1份 |
|
11 | 仪器配套资料 | 1张 |
|
12 | 数据分析软件 | 1套 | U盘 |
13 | 检测报告（含标定资料） | 1份 |
|
14 | 包装箱 | 1个 |
|
部分用户
序号 | 单位名称 | 设备名称 |
1 | 中水北方勘测设计研究有限责任公司勘察院 | 钻孔静弹模测量仪 |
2 | 中国水电顾问集团北京勘测设计研究院有限公司 | 钻孔静弹模测量仪 |
3 | 中水东北公司工程物探公司 | 钻孔静弹模测量仪 |
4 | 国核电力勘测设计研究院 | 钻孔静弹模测量仪 |
5 | 四川中水成勘院工程勘察有限责任公司 | 钻孔静弹模测量仪 |
6 | 河北中核岩土工程有限公司 | 钻孔静弹模测量仪 |
7 | 浙江华东工程安全技术有限公司（华东院） | 钻孔静弹模测量仪 |
8 | 中国水电顾问集团昆明勘测设计研究院 | 钻孔静弹模测量仪 |
9 | 中国水电顾问集团贵阳勘测设计研究院 | 钻孔静弹模测量仪 |
10 | 中国水电顾问集团西北勘测设计研究院 | 钻孔静弹模测量仪 |
11 | 长江工程地球物理勘测武汉有限公司 | 钻孔静弹模测量仪 |
12 | 中国水电顾问集团中南勘测设计研究院有限公司 | 钻孔静弹模测量仪 |
13 | 核工业西南勘察设计研究院有限公司 | 钻孔静弹模测量仪 |
14 | 中国水利水电科学研究院 | 钻孔静弹模测量仪 |
15 | 中国电建西北院地质勘测工程院 | 钻孔静弹模测量仪 |
