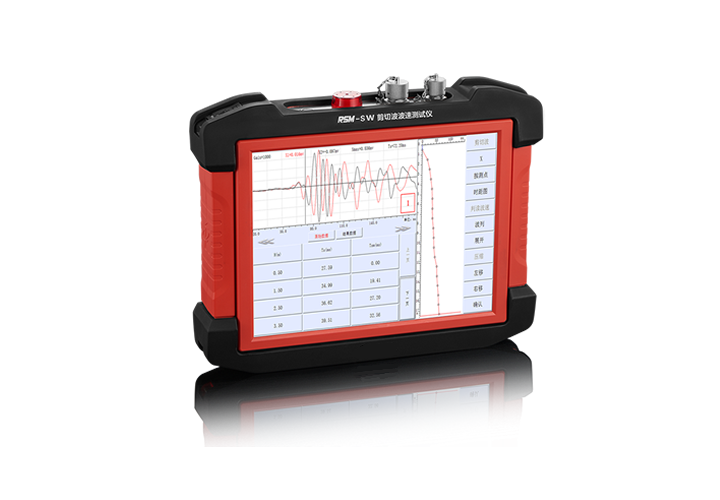

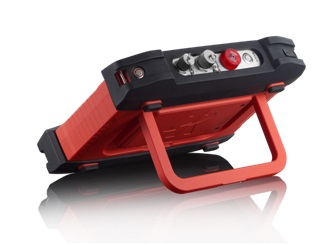

RSM-SW(A)波速测试仪

场地勘察剪切波波速测试

场地勘察地脉动卓越周期测试

产品介绍

技术特点

1、高信噪比电路设计,轻松得到剪切波信号;
2、12.1寸大屏幕显示,现场信号观察清晰;
3、主机触摸式操作,界面友好,操作简单;
4、配备杠杆式井中三分量检波器,贴壁效果好,信号质量高;
5、超长采样时间,满足长时间地脉动测试。


符合

《建筑抗震设计规范GB 50011-2010》

《岩土工程勘察规范GB 50021-2001》

《地基动力特性测试规范GB/T 50269-2015》



性能指标

RSM-SW(A)

主控形式

低功耗嵌入式系统主频:1GHz 内存:512M

显示方式

12.1寸真彩液晶显示屏

操作方式

触摸屏操作

存储模式

16G电子硬盘

操作系统

Linux

采样间隔

5 ~ 20000μS

记录长度

0.5k、1 k、2k、4k、8k五档可调

放大倍数

最大100000倍

A/D转换精度

多核16位A/D

通道数

外触发通道1个;采样通通道3个

带宽

0.1Hz ~4000Hz

触发方式

通道触发/外触发

供电模式

交流电;内置锂电池≥6h

工作温度

-20~+55℃

外形尺寸

340×270×70mm

重量

3.2kg



标准配置

序号

名  称

数 量

规格型号

1

波速测试仪

1

RSM-SW(A)

2

尖头速度计及连接电缆(4芯插头)

1

Pdi-15m

3

杠杆式井中三分量检波器(含配重块)

1

直径50mm,Q235钢镀黄锌壳体

4

杠杆式井中三分量检波器电缆(含绕线盘)

1

60米

5

剪切波(地脉动)三合一连接线

1

SW3.0

6

扳手

1



7

主机绕线盘通讯电缆(6芯插头)

1

3米

8

电源充电器

1

8.4V 5A

9

U盘

1



10

触摸笔

1



11

黄色拉杆箱

1

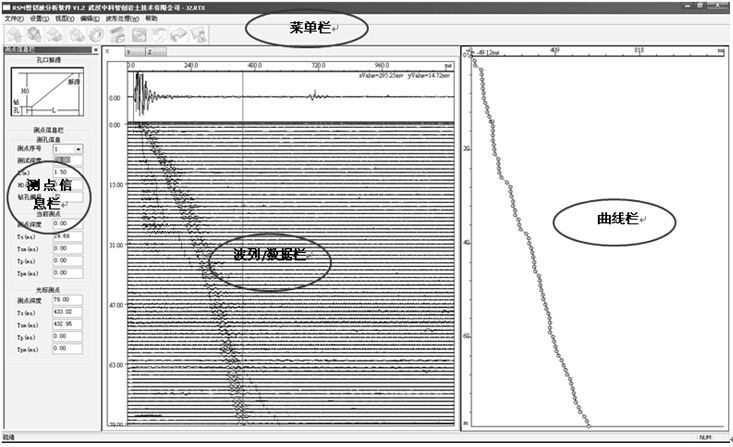

分析软件界面

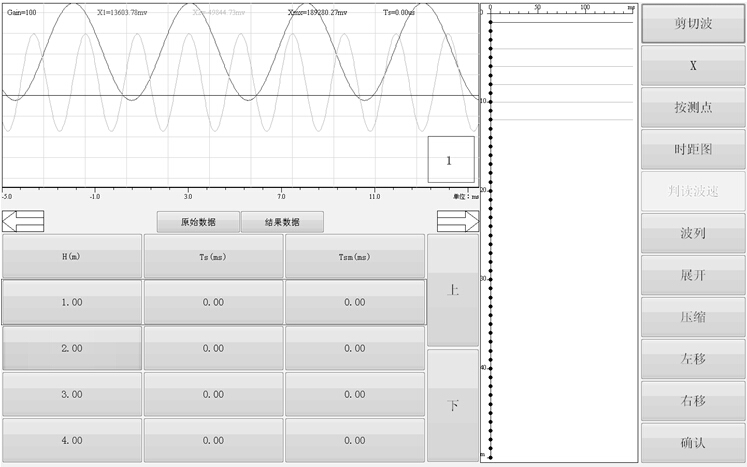

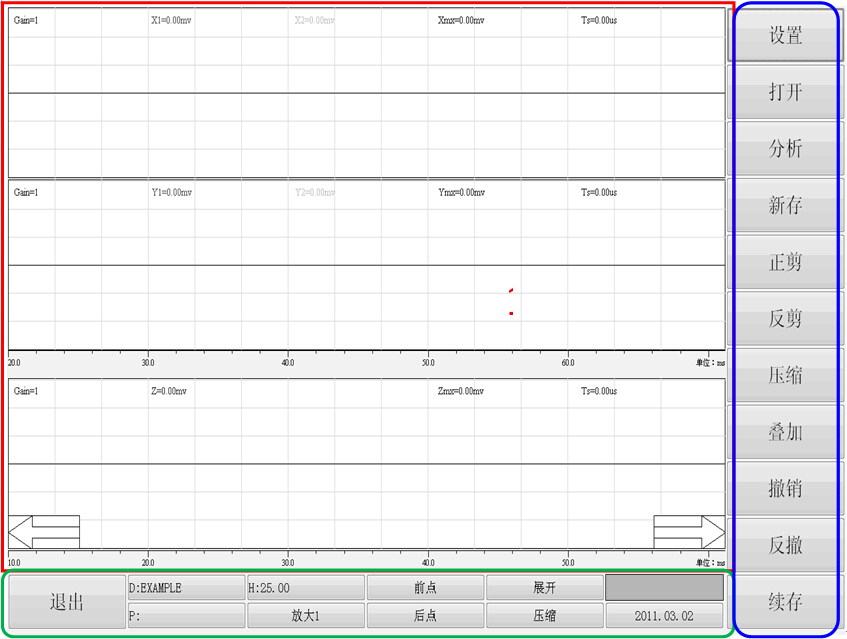

现场采集软件界面
