产品介绍
用 途
隧道岩体松动圈检测
煤层松动圈检测
地质勘察岩体纵波波速测试
非金属材料动弹性力学参数测试
符 合
《水利水电工程物探规程》（SL 326-2005》
《超声法检测混凝土缺陷技术规程》（CECS 21:2000》
技术特点
1、仪器做工精细、采用专业机箱；
2、界面直观、操作方便；
3、双通道接收电路，检测效率高；
4、首波声时、声幅可以自动判读、现场处理数据高效；
5、数据实现USB口传输、U盘、储存卡都适应；
6、地质（岩石）钻孔专业检测设备，配置精密光电编码器，实现自动计数；
7、现场及时计算出深度-波速、深度-波幅曲线，分析结果一目了然；
8、交直流两用，电池供电6小时以上；
9、可兼容市场主流接头及传感器(可配前置放大换能器)。
性能指标
RSM-RCT(B) | |||
主控形式 | 低功耗嵌入式系统 主频：1GHz 内存：512M | 记录长度 | 0.5～1k |
采样方式 | 发射、接受独立分开 | 发射电压 | 500V/1000V可选 |
显示模式 | 8.4寸真彩显示屏640×480 | 放大增益 | ≥100dB |
操作方式 | 触摸屏 | 通道数 | 一个发射通道、两个接收通道 |
储存模式 | 电子硬盘 | 一次提升测试剖面 | 两个剖面 |
深度计数方式 | 自动记录、手动记录 | 发射脉宽 | 1～100μs连续可调 |
触发方式 | 信号触发、外触发 | 频带宽度 | 1Hz～500kHz |
接受灵敏度 | ≤10μV | 工作温度 | -20～+55℃ |
道间串扰 | ≤1/400 | 供电模式 | 内置锂电池≥8h |
数据传输模式 | USB传输 | 外形尺寸 | 255×180×60mm |
采样间隔 | 0.1～200μS | 重量 | 1.6kg（含电池） |

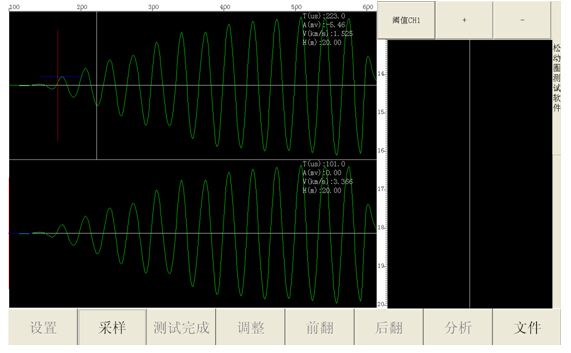

采集软件界面

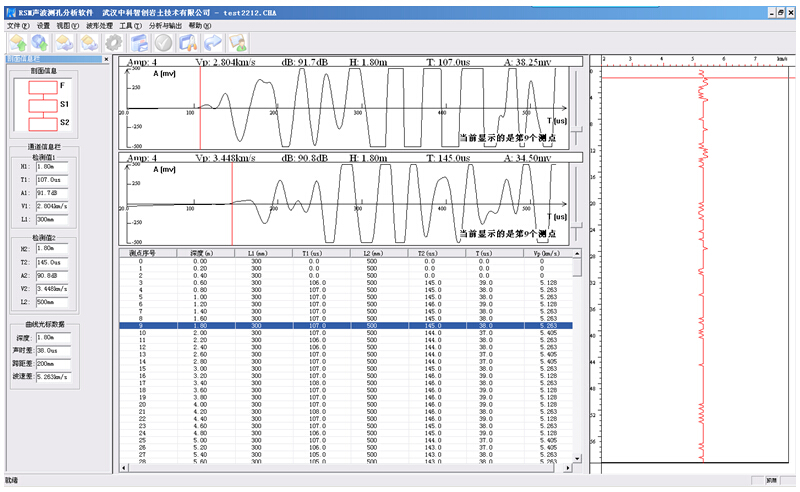

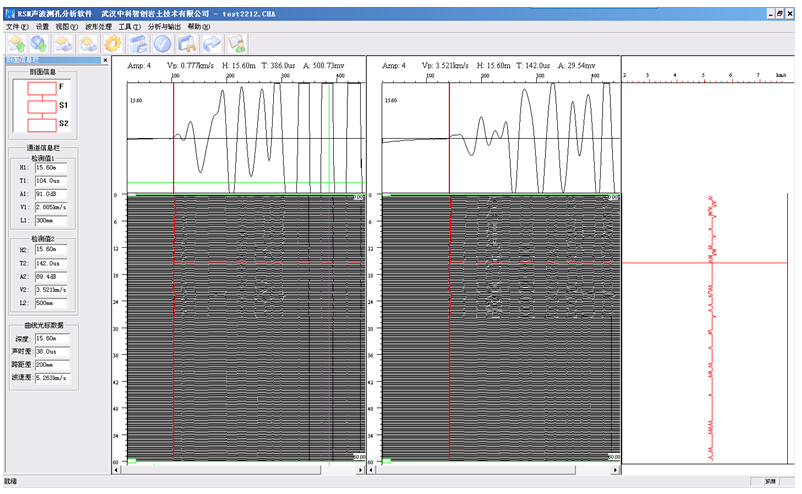

分析软件界面

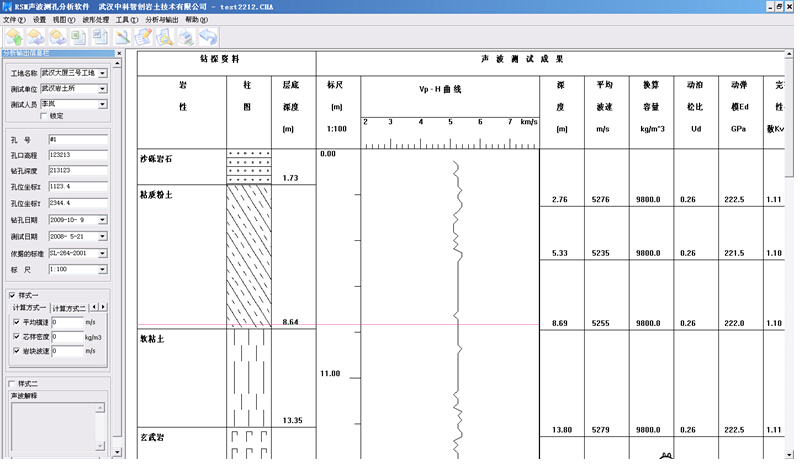

测孔分析成果界面

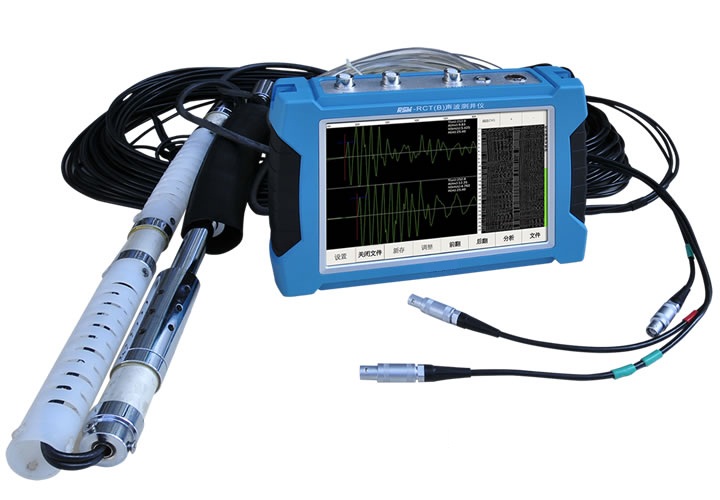

标准配置
序号 | 名 称 | 数 量 | 规格型号 |
1 | 声波测井仪 | 1 | RSM-RCT（B) |
2 | 夹心式纵波平面声波换能器 | 2 | 50kHz |
3 | 平面换能器连接电缆 | 2 | 5m |
4 | 黄色手提箱 | 1 |
|
5 | 电源充电器 | 1 | 8.4V 5A |
6 | U盘 | 1 |
|
7 | 触摸笔 | 1 |
|
8 | 一发双收单孔换能器 | 1 | L100米，岩石地质孔内波速测试用 |
