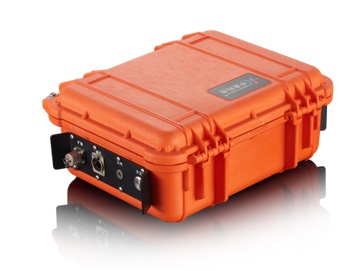

RSM-SWS 面波仪

探查覆盖层厚度、划分松散地层沉积层序

探查基岩埋深和基岩界面起伏形态,划分基岩的风化带

探测构造破碎带

探测地下隐埋物体、古墓遗址、洞穴和采空区

探测非金属地下管道

探测滑坡体的滑动带和滑动面起伏形态

产品介绍

RSM-SWS面波仪兼顾国内外同类产品的优点,体积小、重量轻、便于携带,适用于复杂的物探测试现场,采用进口机箱,美观牢固,具有良好的抗振、防潮、防尘性能。


技术特点

1.     功率低:采用低功耗操作平台,仪器内置可充电池,支持连续独立工作10小时,同时可一直外接蓄电池供电,充分满足面波现场测试需要。

2.     小巧方便、美观大方:主机小巧方便,重量轻便,便于携带,特别适用于复杂的物探测试现场,同时采用进口机箱,美观牢固,具有良好的抗振、防潮、防尘性能。

3.     性能稳定:真24位AD,24道同时采集最快采样间隔达到10μs,整机密封,采用工控级主板,信噪比高,抗干扰能力强,适应恶劣环境。

4.     操作方便:采集界面美观大方、一目了然,上手快速。


符合

《多道瞬态面波勘察技术规程JGTT143-2004》


性能指标

主控形式

低功耗嵌入式系统主频:1GHz 内存:512M

显示模式

笔记本显示

操作方式

笔记本操作

操作系统

WindowsXP~Win8均可

通讯方式

有线通讯

通道数

12道、24道

触发方式

外触发和自触发

采样间隔

10~16000μS多档可调

采样长度

0.5~16K多档可调

动态范围

≥120dB

模拟滤波

 多道可选

 频带宽度

 0.5~4000Hz

相位一致性

相位绝对误差≤0.5ms

 数字滤波

 可任意输入

A/D转换精度

24位

供电模式

内置锂电池≥8h

工作温度

-20℃ ~ 55℃

 前放增益

 12dB~72dB多道可选

外形尺寸

350×300×150mm

重量

3.5kg(含锂电池)


标准配置

序号

名  称

数 量

规格型号

1

面波测试仪

1

RSM-SWS

2

面波测试电缆

2

2m道间

3

面波尖头速度传感器

26

4Hz

4

尖头触发速度计

2



5

面波触发传感器延长线

1

三芯50m

6

面波仪通讯网线

2

2m

7

面波单点分析软件狗

1

XP12A(01)

8

黄色拉杆箱

1

配件箱

9

黄色手提箱

1

主机箱

10

电源充电器

1

12.6V 3A

11

U盘

1

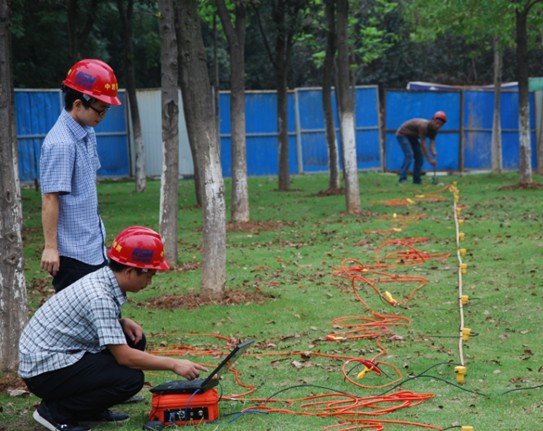

测试现场

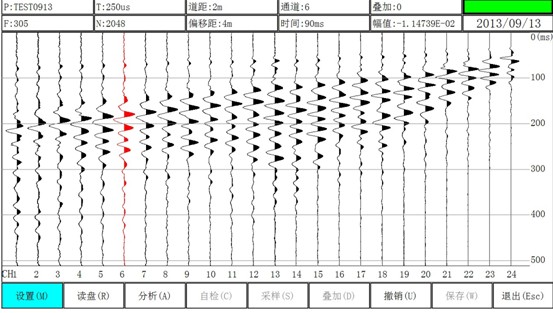

测试结果

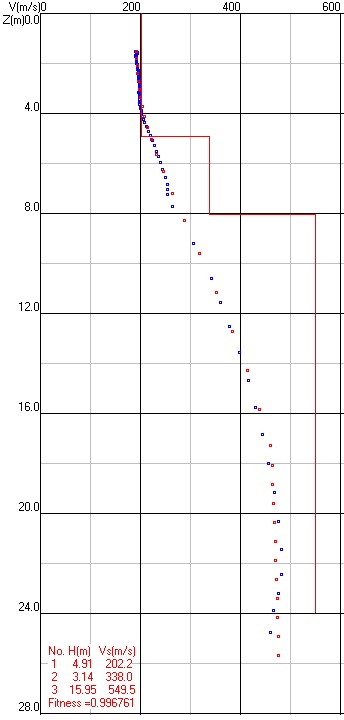

单点分析

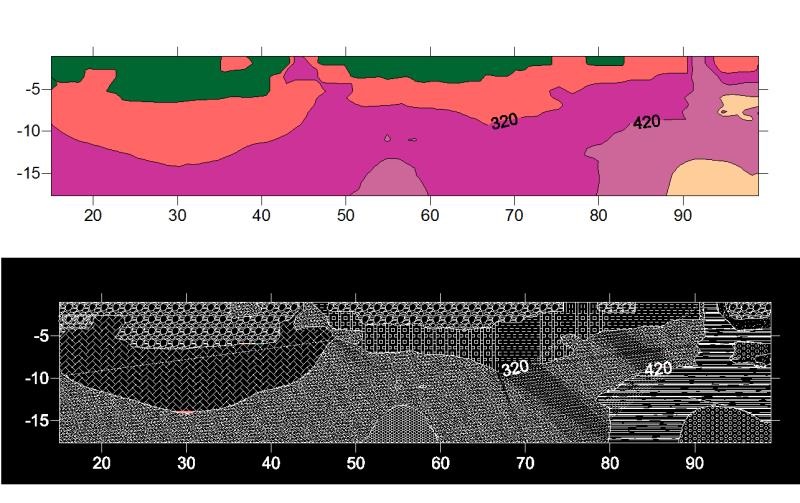

剖面分析
