产品简介

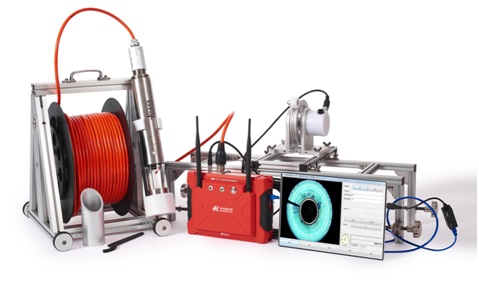

RSM-DCT(D)钻孔电视成像仪使用高清数字摄像机的探头，实时观察钻芯孔孔内或者预应力管桩内壁情况，记录并展开探头有效图像范围内的图像，并且对探头的成像以视频方式进行保存。

产品用途

Ø  桩基钻孔取芯验证，观察混凝土内空洞、裂隙、离析等缺陷的位置及程度

Ø  观测预应力管桩桩内的各种异常和缺陷, 查看接头情况，定量分析桩身质量：破碎面积，断裂及裂缝位置、长度、宽度及走向等

Ø  观测钻孔中地质体的各种特征及细微构造，如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等，编录地质柱状图

Ø  观察地下管道内容物，定量分析管道质量：破碎面积，断裂及裂隙位置、长度、宽度及走向等

符合规范

《基桩孔内摄像检测技术规程》（CECS 253:2009）

技术特点

1.     现场边采集边保存的方式，采集完成后图像同步拼接完成；

2.     图像与结果显示采用“所视即所得”的模式，显示与打印结果完全一致；

3.     可显示平面展开图，立体柱状图。立体柱状图可360度连续旋转；

4.     探头采用不锈钢外壳，钢化光学玻璃探头罩；

5.     具有双摄像机模式、侧面焦距可变，并能实时、清晰的观察孔壁信号输出图片以及视频；

6.     采用数字高清摄像机，成像清晰度可达到1080p；

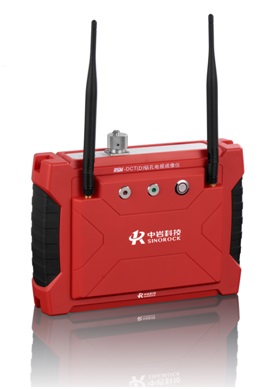

7.     无线方式操控主机，无线操控距离可达30m；

8.     配备可拆卸电池，有效保障现场测试时间。

性能指标

标准配置

软件特点

1、现场边采集边保存的方式，采集完成后图像同步拼接完成。

2、浏览方便，图像可以随时浏览任意方位、任意比例、任意孔段的柱状图和平面展开图，也可虚拟整孔或部分芯样图。

3、图像与结果显示采用“所视即所得”的模式，显示与打印结果完全一致；

4、显示灵活切换：可显示平面展开图，立体柱状图。立体柱状图可360度连续旋转；

5、直接进行岩芯描述：在展开图上可直接进行岩芯描述，裂缝的倾向、倾角和宽度可自动提取，宽度精度可达0.1mm，方位角精度可达0.1°；

6、打印输出灵活美观：图像打印输出长度、图像布置方式和打印图段可任意设置选取，灵活美观。
