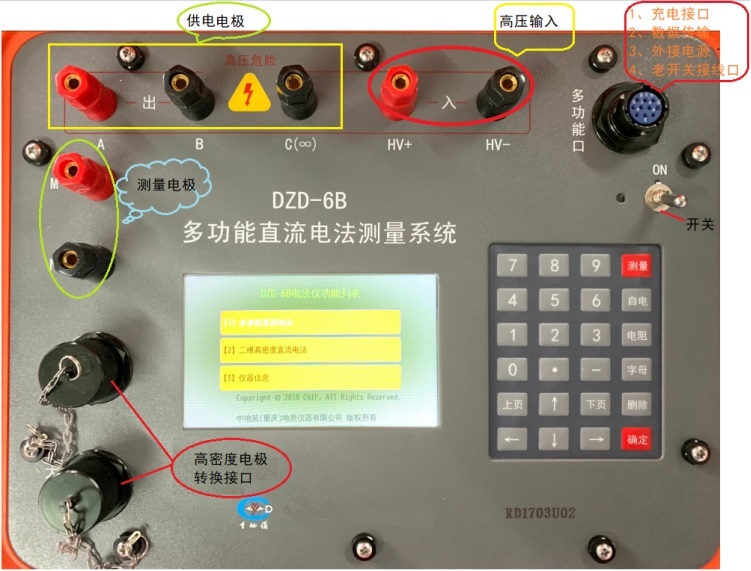

DZD-6B多功能直流电法仪是在DZD/DUK系列电法仪器基础上, 采用嵌入式实时操作系统、大规模现场可编程逻辑阵列技术等当今电子技术研制的新一代多功能直流电法仪器。可广泛应用于岩溶、采空区、考古、人防工程勘察，堤防隐患、山体滑坡等灾害地质体勘察，公路、铁路、桥梁、构筑物场地基础评价，金属与非金属矿产资源及地下水资源勘探等领域。

该仪器功能强大、配置灵活，可通过选配常规直流电法配件，实现常规1D视电阻率及时间域激电参数测量；可选配DUK系列分布式电缆，实现分布式2D高密度视电阻率及视极化率参数测量；也可选配MIS-10A/C系列级联式电极转换器、级联式电缆，实现级联式2D高密度视电阻率及视极化率参数测量；还可选配MIS-60、MIS-60A、MIS-120系列集中式多路电极转换器、集中式电缆，实现集中式2D高密度视电阻率及视极化率参数测量。

主要用途

利用视电阻率法和激发极化法的有关参数，广泛应用与：
地下水资源勘探；
金属与非金属矿产资源勘探；
水工环地质调查。

特点
一机多能.不仅可以单机使用,还支持多种功能性扩展：
高密度电法测量系统：配接DUK-2A多路电极转换器（60道或120道）；
井中激发计划测量：配接JD-3井中激发极化探头；
中功率直流激电测量系统：配接DJS-9直流激电接收机。

主要技术指标

接收部分

   电流、电位全波形记录；

u 测量电压范围：±32V；

u 测量电压分辨率：1uV；

u 测量电压精度：±0.5%±1 个字

u 视极化率测量精度：±0.5%±1 个字；

u 电流测量范围：0 -6000mA；

u 测量电流分辨率：10uA；

u 测量电流精度：±0.5%±1 个字（>10m A），

                ±1%±1 个字（≤10mA）；

u 输入阻抗：≥50MΩ；

u 输入保护电压：1000V；

u 对50Hz 工频干扰压制：＞80dB；

u SP 补偿：±32V 全量程自动补偿。

发射部分

u 最大供电电压: 1200V；

u 最大供电电流: 6A；

u 最大输出功率: 7200W；

u 正供时间：1-64s；

u 停供时间：1-64s；

u 具有过压过流保护。

其它部分

u 处理器：ARM Cortex-A5 处理器；

u 显 示： 5 寸高亮TFT 液晶屏，强光下可见（亮度可调）；

u 存储容量：16G-64G 可选;

u 数据传输：USB2.0 高速传输；

u 电池容量：11.1V/ 10.4Ah，可连续工作25 小时；

u 电源接口：外接12V 电池或适配器工作；

u 防水等级：IP67；

u 工作温度：-10--+50℃；

u 尺寸：340×295×152mm；

u 重量：4.8kg

配置清单
