产品介绍
产品简介

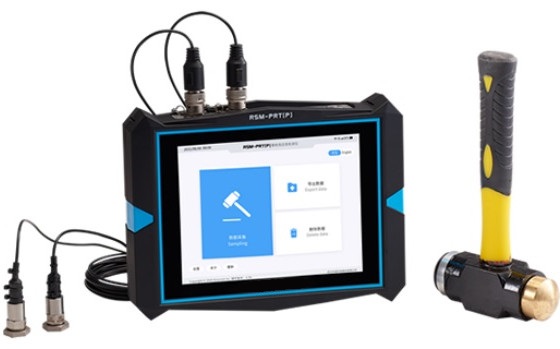

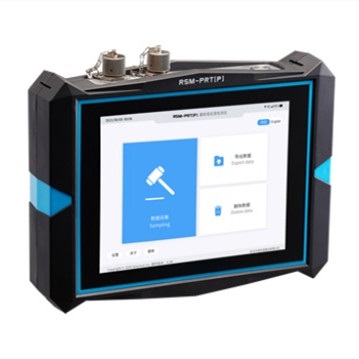

RSM-PRT(P)基桩低应变检测仪是一款全新的双通道低应变设备，设计精美，界面友好，操作简单，功能用途更多，应用范围更广。支持两个加速度传感器同时采集信号。适用于包括双速度法和瞬态相应法在内的多种低应变方法检测规范。
产品用途
基桩低应变反射波法完整性检测
符合规范
《建筑基桩检测技术规范》（JGJ 106-2014）
《既有建筑地基基础检测技术规程》JGJ/T 422-2018
《公路工程基桩动测技术规程》（JTG/T F81-01-2004）
《公路工程基桩检测技术规程》（JTG/T 3512-2020）
《铁路工程基桩检测技术规程》（TB 10218-2019）
《建筑地基基础检测规范》（DBJ/T 15-60-2019）广东省
《建筑地基检测技术规范》（JGJ 340-2015）
《Standard Test Method for Low Strain Impact Integrity Testing of Deep Foundations》（ASTM D5882-16）
技术特点
1、独创瞬时浮点放大技术，兼顾强、弱信号采集不失真；
2、具有浅部缺陷三维修正功能，缺陷定位准确；
3、可实现现场多锤叠加，信号平均，实时保存分析结果；
4、采样间隔可手动调节，信号时程曲线可任意压缩、展开；
5、现场分析实现指数放大倍数调节和指数放大起始位置调整；
6、现场分析可计算、标识缺陷位置，精确至0.01m；
7、可配置多种进口加速度传感器；
8、工业级电容触摸屏，触感柔和，操作流畅精准，适应强光环境；
9、机身采用工程塑胶ABS+PC、耐高温阻燃材料，抗冲击性能高；
10、IP65级防尘防水设计，无惧恶劣环境；
11、实时监控无线上传，支持4G、WiFi、蓝牙方式，实现智能云检测；
12、内置4G模块，可实现软件在线一键升级；
13、9mm超薄大容量电池，电池可拆卸，保证野外工作不间断；
14、软件全新升级，操控界面更友好、便捷；
15、支持中英文双语一键切换。
性能指标
RSM-PRT(P) | |||
显示方式 | 8.4寸真彩液晶显示屏 分辨率：800×600（背光可调） | 触发电平 | 四档可选 |
操作模式 | 电容触摸 | 通道数 | 2 |
存储量 | 16G 电子硬盘 | 传感器 | 压电式加速度计、速度计 |
信号采集方式 | 有线 | 传感器带宽 | 0.5～9000Hz |
数据导出方式 | USB | 工作模式 | 单速度模式/双速度模式/ 瞬态频率响应模式 |
主控系统 | 低功耗嵌入式系统 主频≥1GHz 内存：512M | 上传方式 | 4G/WiFi/蓝牙 |
采样间隔 | 5～1000μs | 防护等级 | IP65 |
浮点放大倍数 | 1～256 | 供电模式 | 可拆卸锂电池 电池容量：12000mAh 电池厚度：9mm 续航时间：≥10h |
记录长度 | 1k | 机壳 | 工程塑胶ABS+PC |
A/D转换精度 | 24位瞬时浮点 | 工作温度 | -20～+55℃ |
系统噪声电压 | ＜20μV | 外形尺寸 | 265×200×56 mm |
动态范围 | ≥100dB | 重量 | 2.0 kg（含锂电池） |
频带宽度 | 2～12000Hz |
|
|
标准配置
序号 | 名 称 | 数 量 | 规格型号 |
1 | 基桩低应变检测仪 | 1 | RSM-PRT(P) |
2 | 低应变压电式加速度计及连接电缆 | 1 | LC0104Cpdi 4芯 5m |
3 | 低应变压电式加速度计及连接电缆 | 1 | LC0104Cpdi 4芯 20m |
4 | 低应变手锤 | 1 | 1.5kg（含1铜头，2个尼龙头） |
5 | 电源充电器 | 1 | 8.4V 5A |
6 | 加速度计侧装支架 | 2 |
|
7 | 仪器背带 | 1 |
|
8 | 黄色手提箱 | 1 |
|
9 | 工具包 | 1 | 内含U盘、卷尺、电池安装扳手、取卡针 |
