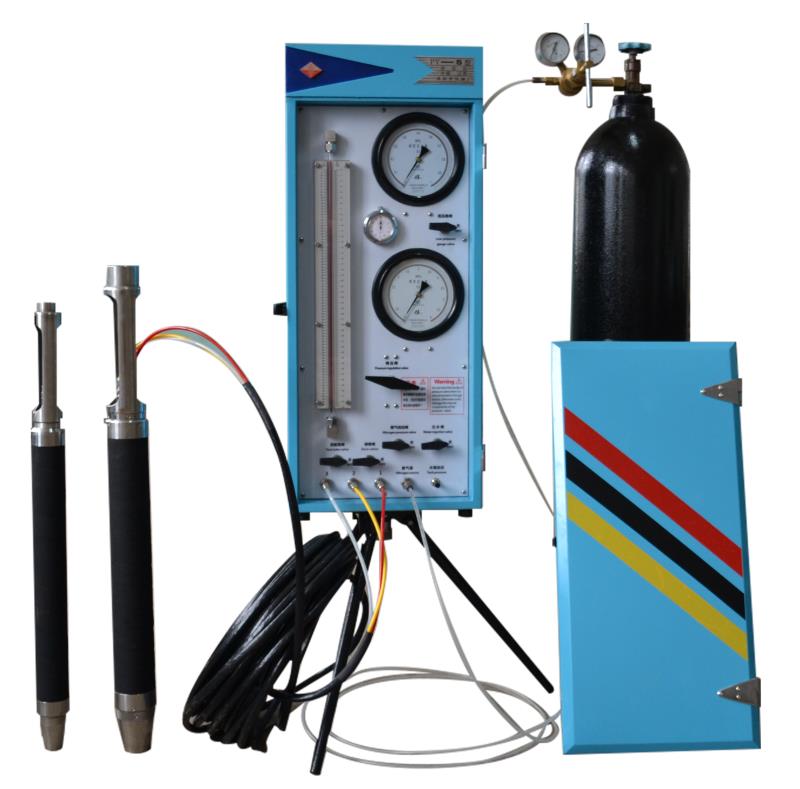

PY型预钻式旁压仪在80年7月通过由建设部设计局和江苏省建工局共同主持的技术鉴定，通过几十年的现场实践经验,并结合国外先进预钻式旁压仪的优点，我厂不断改进PY型预钻式旁压仪，使仪器性能有了大幅度提高，可靠性更高、操作更为简单化、使用范围更为广泛。

多年来PY型预钻式旁压仪在国家各重点工程中得到了广泛使用，得出的试验数据得到了国内众多岩土专家、教授及勘察大师们的认可，并对旁压测试技术作了充分的肯定。建设部、水电部、铁道部、有色金属工业协会等相应以据我厂的PY型预钻旁压仪分别制定了国家和部级旁压试验规程。近几年来随着技术的升级和新材料的使用，PY型预钻式旁压仪不断进步，缩小与国外同类产品的距离，逐步打开国外市场，远销国内外。

适用标准

JGJ 69－90                PY型预钻式旁压试验规程

YSJ224－91               预钻式旁压试验规程

YBJ23－91                 预钻式旁压试验规程

BKB03－93                工程地质原位测试规程

TB10046－96                 铁道工程地基土旁压试验规程

GB50021－2000         岩土工程勘察规范

产品特点

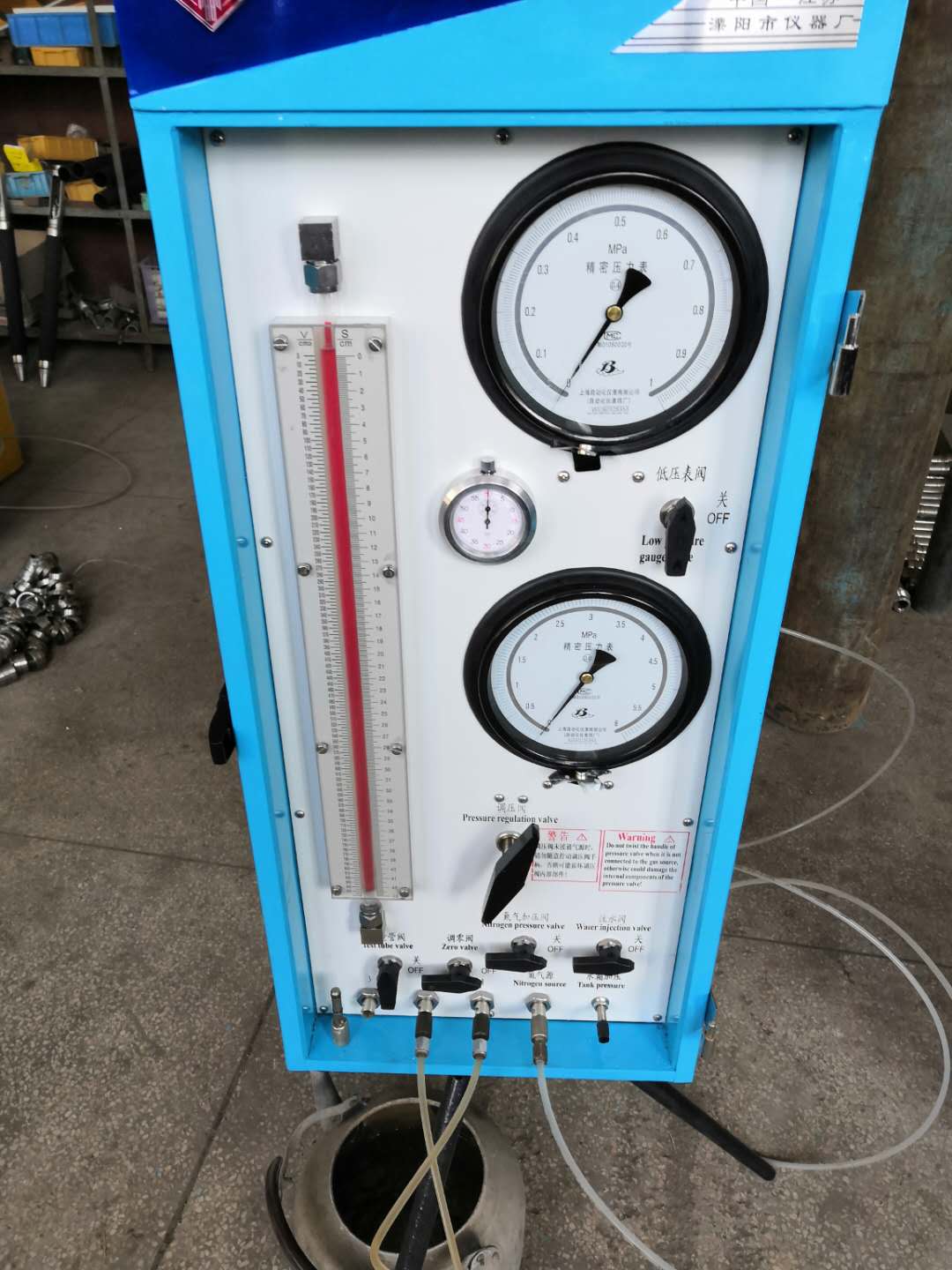

1. 采用高精度不耗气式调压阀，使加压的过程更加精确，稳定，直观，从而保证了试验数据的准确性。

2.独特的水路循环系统设计极大地加快了旁压器的注水、回水过程，大大缩短了试验时间，提高了工作效率，并有效地提高仪器对水的体积的控制精度。

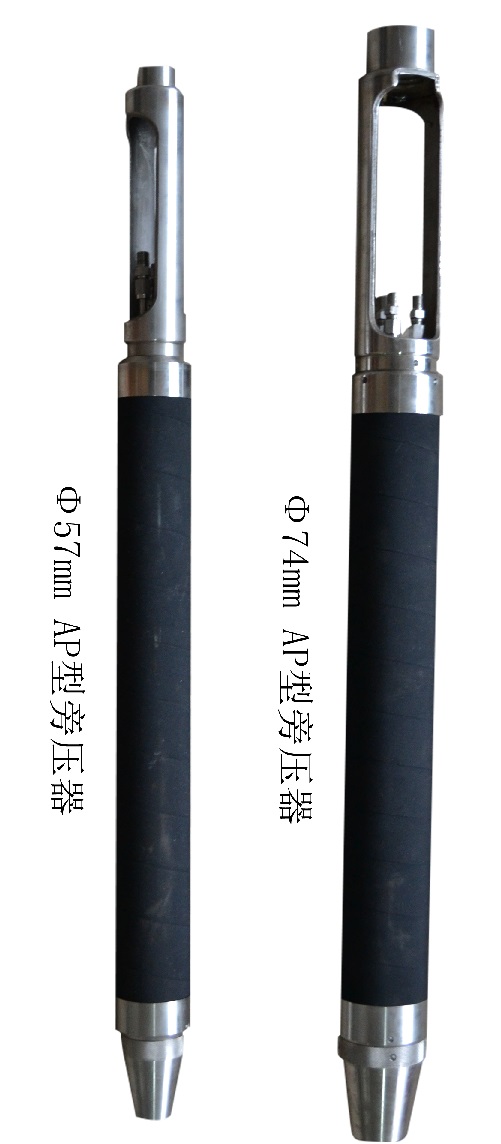

3.旁压器采用三腔式结构,由一个测量中腔和两个保护腔组成。保护腔的作用在于延长孔壁试验土层的长度；对测量腔膨胀时起到支撑，减少测量腔的端部影响，使测量腔对孔壁产生均匀的压力，从而将复杂的空间应变简化为近似的平面应变状态。且这种三腔式旁压器全长有均匀的压力，能较好地测量到中腔的实际压力，充水和去气的操作也比较简单。

4.旁压器采用螺旋布缠绕加强防护外膜，适用的土层更广，大大降低弹性膜的消耗，减少现场弹性膜的更换次数

5.导管采用定制3色多束管，内管由进口PA-11号纤维（抗高压材料）制作而成，具有耐压高、体积变化小、不易受温度变化等优点，外皮为聚氨酯，具有耐磨、抗震的优点。导管连接采用卡套密封圈式连接，安装简单且密封性好。

技术参数

Ø60mm配置清单

Ø74mm配置清单
