产品介绍
产品特点

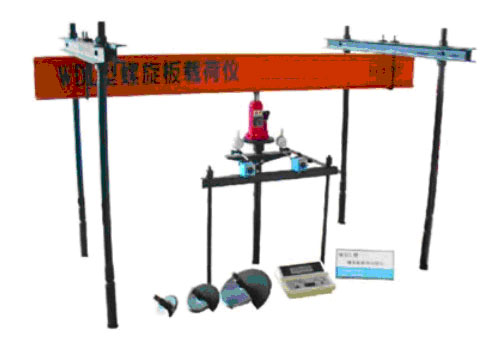

1、WDL型螺旋板载荷试验仪，它不受地下水条件的限制，可旋入土层不同深度进行载荷试验，对难以取得原状土样的砂土和粉土尤为适用。
2、试验一般采用应变法进行，快速又经济。
3、设备轻巧，安装操作简便，成果可靠。
4、额定载荷：1500KPa、2000KPa（硬土时）
5、试验深试：12m（特珠可增深，数据需修正）。
6、螺旋板面积：200cm2（一般土）、100 cm2（适硬土）500 cm2（适软土）
主要参数
1、螺旋承压板规格及几何尺寸：
通常型板：直径Φ160 mm，截面200 cm2，螺距40 mm，（钢板板厚5 mm，铸铁板厚6 mm）。
特殊型板（a）：直径：Φ252 mm，载面500 cm2，螺距65 mm
特殊型板（b）：直径：Φ113 mm，载面100 cm2，螺距25 mm
2、试验深度：本机型以12 m内为宜（倘需加深，要考虑传力杆自身压缩量对沉降影响的修正）。
3、螺旋板探头（传感器）
量程：（a）1500 KPa（即150 T/m2，3T级传感器）
（b）1000 KPa（即100 T/m2，3T级传感器）
精度：线性、滞后、重复性误差均不大于0.5%（F.S）
过载能力：120%（R.L）
防水性能：静水压力500 KPa时，在150 h内，探头桥路绝缘大于300 MΩ以上。
4、百分表：
量程：0~30 mm
精度：符合GB1219-76一级精度机械表要求
5、额定加荷：50 KN
6、传力杆规格：直径Φ38 mm合金钢厚壁管，长度每根1 m
