WBJL型原位直剪仪
WBJL型现场剪切试验仪适宜野外土体的剪切试验，通常是对每组不少于3个的土体试样施加不同法向（垂直）载荷，待法向载荷稳定后，再施加水平（切向）剪切力，使土体试样在确定的剪切面上破坏，记录试样破坏的剪切应力，绘制剪切应力与剪切位移曲线、剪切应力与垂直位移曲线，确定比例强度、屈服强度、峰值强度、剪胀点和剪胀强度等相应参数,并可获求土的粘聚力C和内摩擦角ψ等。

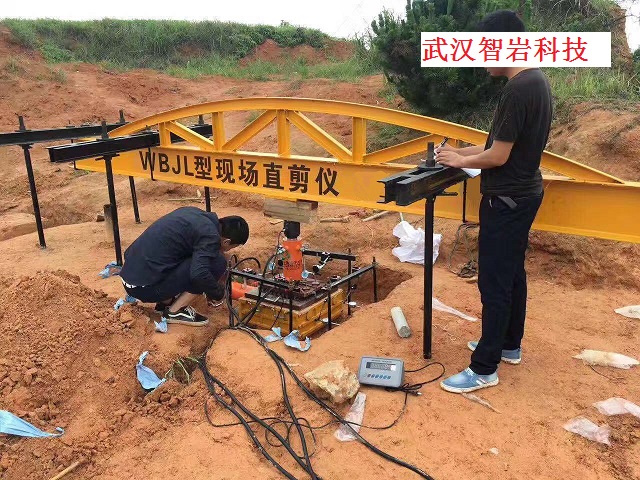

现场剪切试验可在试坑、探槽、试洞中进行。
主要技术指标和参数
1、滚轴排：9根滚轴组，滚轴径φ35，长30㎝
2、（油泵）：法向 300KN（手动）
切向 500KN（手动）
3、压式传感器：精度（综合）≤0.5%F·S
灵敏系数2mv/v
4、切向载荷系统长度：手动油泵式500KN级，总长约48㎝。
5、剪力盒面积：0.25平方米。
