产品展示Products

敏感度

6E-15 Tesla
1米时5µA(33kHz)

动态范围

140dBrms/√Hz

选择性

120dB/Hz

深度测量精度

± 3%

定位准确度

深度的±5%

有源定位过滤器带宽

±3Hz,0<1kHz
±10Hz,≥1kHz

启动时间

小于1秒

最大深度读数

公制：   电缆/管道：30m  探头：19.5m
英制：   电缆/管道：98'  探头：64'

有源定位模式

•峰值
•峰值+™（选择峰值和导向或峰值和谷值组合）
•导向
•谷值

增益控制

导向模式： 自动
其他模式： 用“+” 或“-” 进行手动增益，一键回到中心（满刻度的50%）

有源定位频率

8频率：
512Hz、640Hz、8kHz、33kHz、65kHz、83kHz、131kHz及200kHz

探头频率

4频率：
512Hz、640Hz、8kHz及33kHz

故障查找

8KFF
用配套的A字架和兼容发射机将管道和电缆上的绝缘护套故障定位至10cm/4"精度

无源定位模式

电源、无线电和CPS（阴极保护系统）

PowerFilters™功能

关闭雷迪的敏感电源模式，定位在5个单独的电源谐波频率中的任何一个。

显示的信息

•信号强度-动态条形图和数字值
•模式指示（峰值、谷值、导向、峰值+，可选择导向箭头或谷值箭头）
•管线或探头定位类型
•比例向左/向右指示
•罗盘：360°全角线路方向指示器
•使用的附件指示
•附件专用自定义屏
•同步深度和电流读数（管线位置）
•深度读数（探头位置）
•增益电平（单位：dB）
•选择的频率
•电池状态
•扬声器音量
•工作频率
•配置菜单和子菜单
•软件版本
•最后校准日期
•故障查找模式指示器
•StrikeAlert™警告
•过载警告
•摆动警告

声频输出音调

音量：
Vol0、Vol1、Vol2、Vol3、Vol4和Vol5
声频音调：
低和高
菜单导航的音频反馈
StrikeAlert 音频警告
摆动音频警告
电源/无线电模式：
来自检测的电磁信号的真实声音™
峰值/峰值+模式：
合成音频音调与信号强度成比例
导向模式：
定位仪位于目标左侧时为连续音调，位于目标右侧时为间歇音调
谷值模式：
合成音频音调与信号强度成比例。目标左侧时为低音，目标右侧时为高音

附件的定位功能

定位仪夹钳： 用于通过信号强度读数识别线束或机柜中的单根目标电缆
听诊器： 用于通过信号强度读数识别线束或密闭空间（如机柜）中的单根目标电缆
请参考第12节：兼容附件，查看定位仪附件的完整列表

StrikeAlert™

当检测到电缆或管道深度小于12"/30cm时，会发出声音和视觉警告。
在有源和无源定位模式下运行。

触觉振动

在StrikeAlert、摆动和过载警告激活时处理振动。

摆动警告

当用户过分摆动定位仪时会发出声音和视觉警告。

动态过载保护

40dB，自动
•自动管理系统增益，以补偿强信号，例如来自主电源或变电站的信号，从而实现精确定位

同步深度和当前读数

公用设施深度和定位信号电流同时显示，为操作人员提供更多信息，帮助他们跟踪目标公用设施

故障查找

用Tx-5和Tx-10发射机应用“故障查找”，然后用附件A字架检测并探明绝缘故障
故障查找精度：

公制：   100mm
英制：   4"

峰值+模式

使用精确的峰值条形图，并添加比例导向箭头以加快定位，或添加谷值箭头来检查失真情况

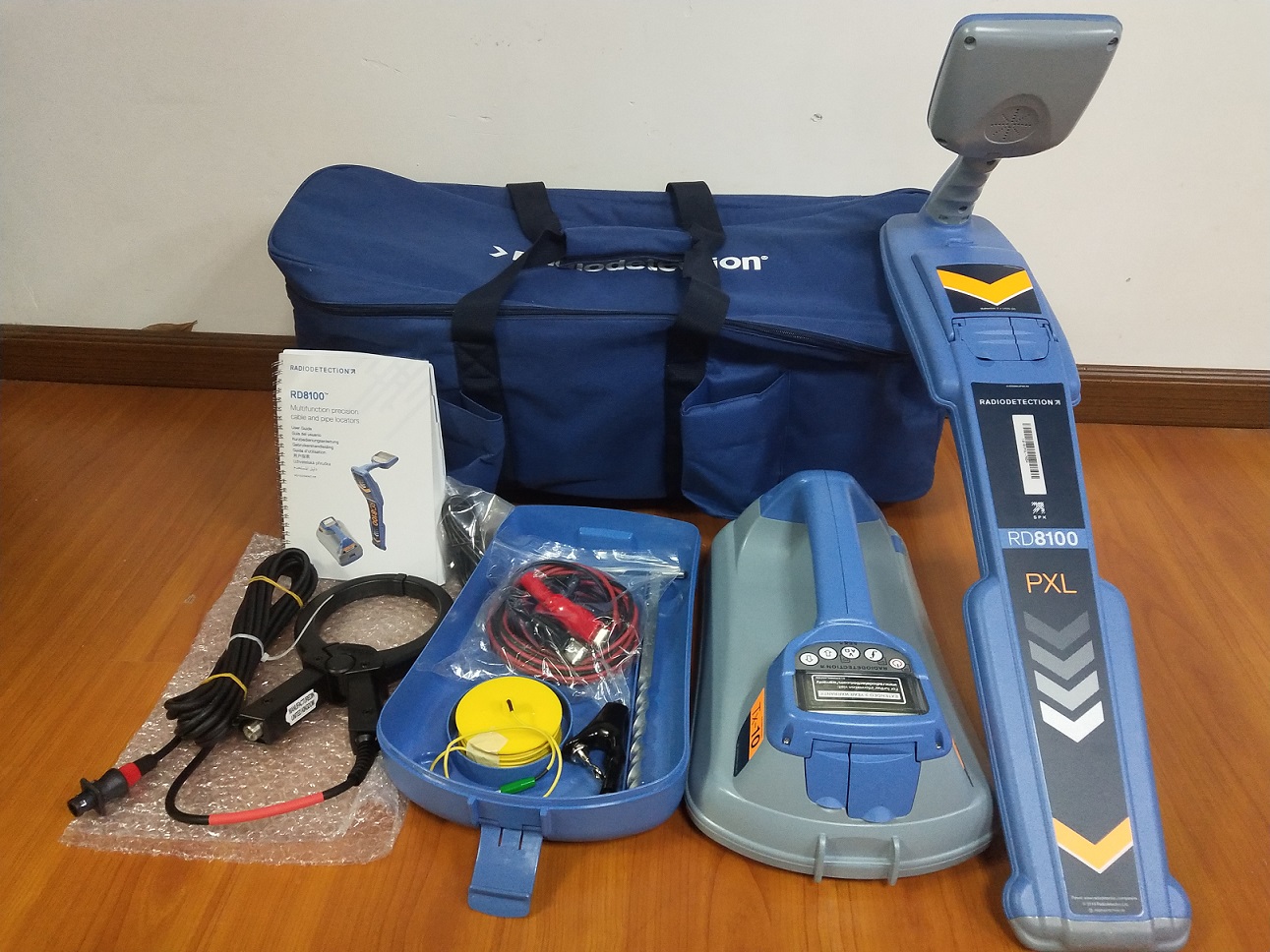

序号

标准配置

单位

数量

备注

1

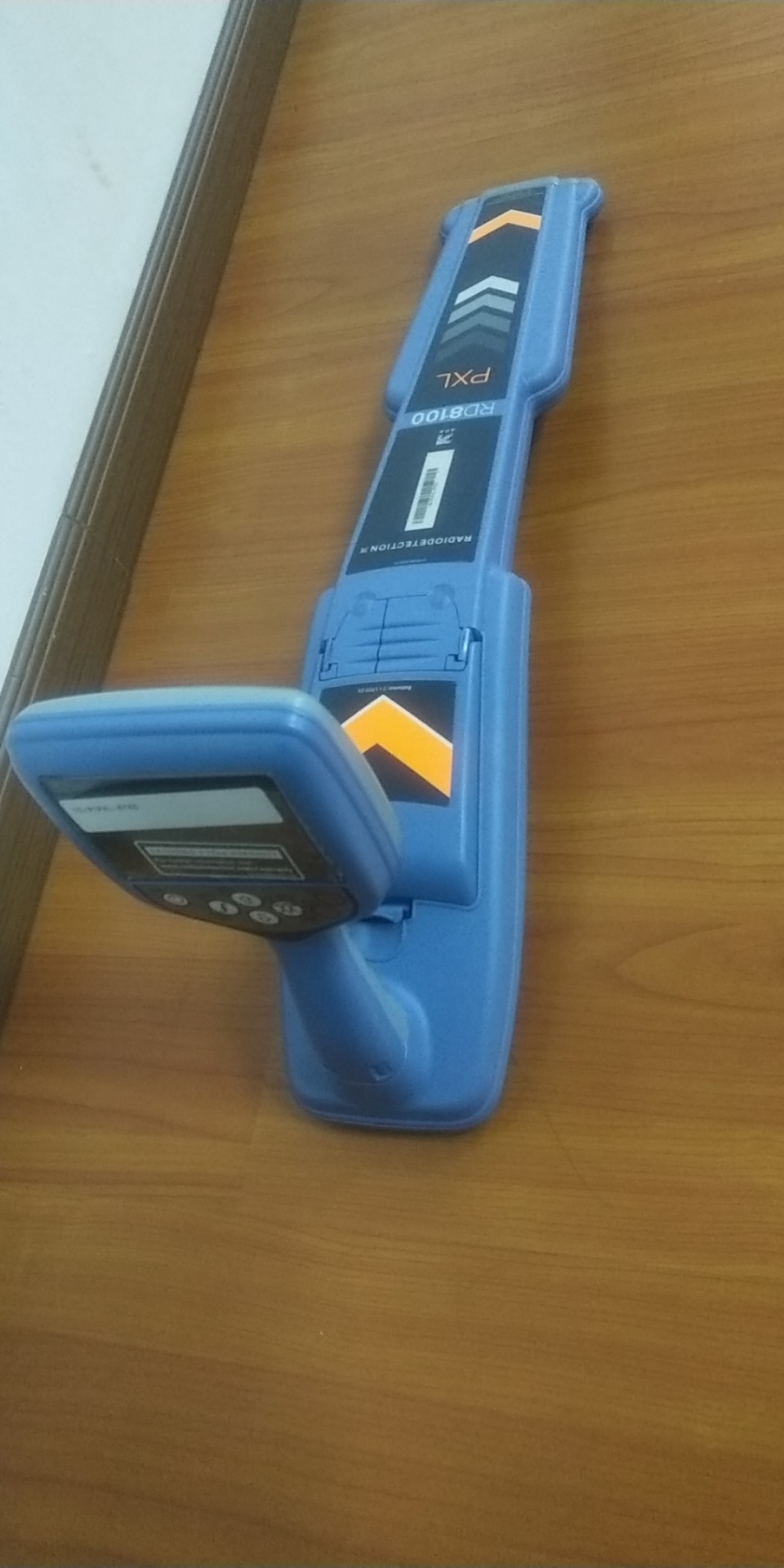

接收机

台

1

RD7200

2

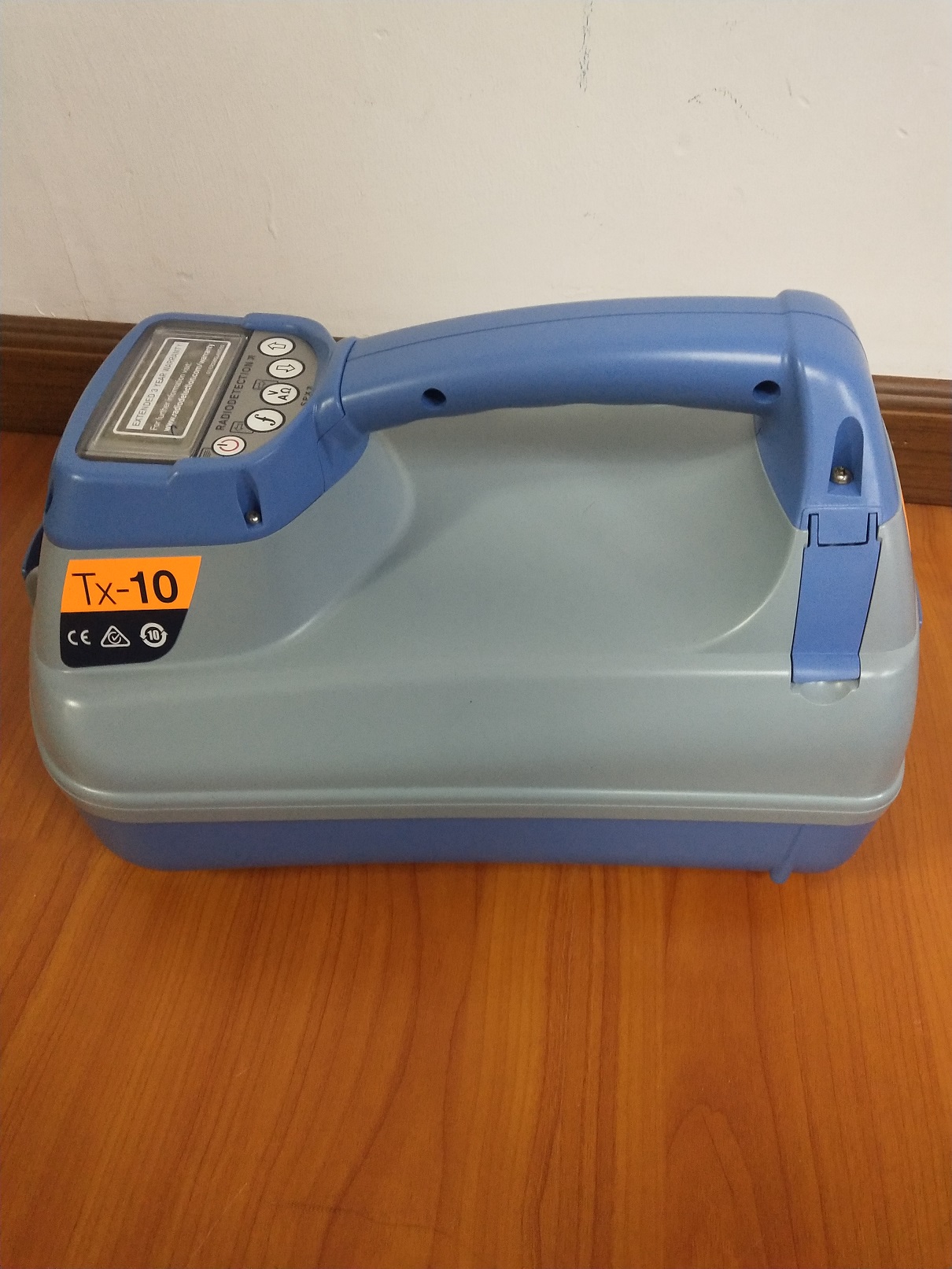

发射机

台

1

TX10

3

延长线

根

1

黄色

4

直联线

根

1

红黑

5

地钎

根

1

6

磁铁

个

1

7

标准信号夹钳

把

1

4英寸

8

操作手册

份

1

中英文

9

锂电池

套

2

发射机和接收机各一套,国产

10

仪器包

个

1
