主要用途

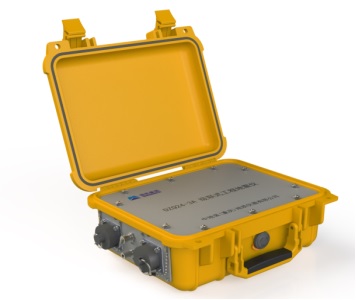

DZQ24-3A级联式地震仪利用锤击、电火花或爆炸等作为震源，激发通过观察和记录地震波的旅行时间，探测不同弹性地层界面的埋深、形态及分布规律，用以解决工程和资源物探问题，勘探深度从几米到数百米，也可通过延时记录，获得更深层的埋深资料。仪器可用于反射、折射、面波勘探、脉动测量、地震映象、桩基检测、振动测量及波速测试等并通过数据处理手段，获取地层剖面等资料。用于浅层地震勘探，是水利、电力、铁路、桥梁、城建、交通等部门解决工程地质问题的理想仪器。同时，在石油、煤田、铀矿及地下水资源勘探方面发挥作用。

特色：

« 支持主动源及被动源地震勘探；

« 支持以12道或24道为基站级联扩展，最大可达252道；

« 使用PAD等移动终端控制采集和实时显示数据波形；

« 仪器主机与上位机可同步存储原始数据；

« 千兆网通讯，采集显示速度更快更可靠；

« 连续无漏时采集监控，全频噪音实时显示；

« 完善的软硬件滤波功能，采集信号更加真实可靠；

« 高达144dB的动态范围，微弱信号采集能力更强；

« 反射勘探支持速度现场计算，可快速了解目的层大致深度速度及岩层倾斜角度等。

技术参数

通道：单台12道/24道，最大级联252道

带宽：0.1 ~ 16000 Hz

动态范围：优于144 dB

采样延时：0 ~ 9999 ms

采样间隔：7.8125 us ~ 32 ms，共12档可选

采样点数：512 ~ 32768共7档可选

底噪：全频状态下小于0.5 uV

幅度一致性：优于± 0.1%

相位一致性：优于± 5 us

增益：1/8 ~ 128，共11档可选

GPS授时精度：± 30 ns

触发方式：短路、断路、信号、门限、内触发等，所有采集站自动同步

采集平台：Win 7/Win 10系统PAD或笔记本电脑

数据格式：SEG-2， CSP， TXT

数据存储：采集平台存储和仪器存储(≥32GB)

工作电源：内置12V锂电池，工作时间≥12小时，配置12V电源接口

工作环境：-20~+70℃，95%RH

外形尺寸：355×295x152mm

重量：4.5kg(24道)，4kg(12道)

工作软件：浅反工作软件包；折射工作软件包；面波（瑞利波）软件包；爆破工作软件包；脉动、微动面波工作软件包；波速工作软件包；地震映像工作软件包；跨孔层析工作软件包；桩基测量工作软件包；频谱分析、数据滤波等基本的数据处理包；文件拼接与抽道；屏幕截图和文件成图；仪器内部电压、温度监控；野外排列参数显示等。
