TS-K100CZ(A)孔槽沉渣厚度检测仪

成孔成槽沉渣厚度检测

产品介绍

工作原理

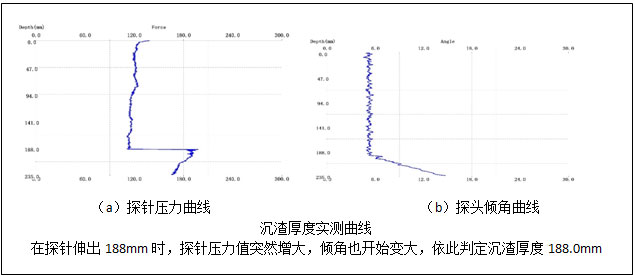

    沉渣厚度采用探针压力测试法:沉渣探头下放到孔槽底时,探头升降电机自动停止下放探头,主机读取探头状态,当探头倾斜超过一定范围时提示调整探头位置直至探头近似直立。主机控制探针缓慢伸出,同时测定探针压力、探头倾角和伸出长度,当探针抵达孔底硬岩时,探针压力和探头倾角突然增大,此时探针伸出长度即为当前位置沉渣厚度。


技术特点

1.适用范围广:测定指标与泥浆和水质等介质特性无关,适合于所有孔槽的沉渣厚度检测;

2.影响因素少,探测精度高:探针直径小,可以直达桩底硬岩层;探头带托盘,确保探头停于沉渣表面;探头内置倾角传感器,确保探头直立;

3.沉渣探头多用:既可与沉渣仪主机配接适用,单独用于沉渣厚度检测,也可与成孔成槽检测系统配接使用,在孔径槽宽检测的同时完成沉渣厚度检测;

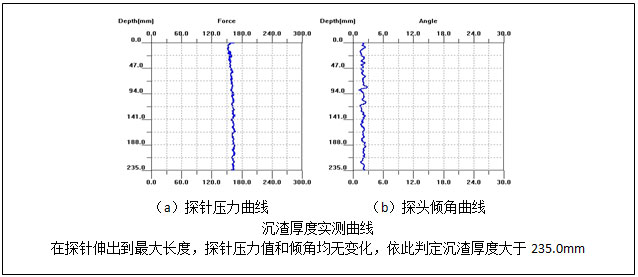

4.测试结果显示直观:主机实时显示深度-压力曲线和倾角值。

性能指标

主机

工作电压(V):

DC36V

工作电流(A):

≤1.20

操控方式:

光电旋钮

供电模式:

可充电高能锂电池

显示方式:

7寸真彩液晶显示屏,显示精度:800×600,背光可调

处理器:

高性能低功耗嵌入式双核处理器

存储器:

8G TF存储卡

操作系统:

Linux操作系统

数据接口:

USB2.0

输出结果:

实测数据或报告

工作温度:

-10℃~60℃

工作湿度:

≤90%RH

外型尺寸

255mm×192mm×74mm

质量:

1.8KG

沉渣探头

工作电压(V):

DC36V

底盘直径(mm):

250

工作电流(A):

≤1.0

探头直径(mm):

56

检测深度(m):

160

探头长度(mm):

800

测厚范围(mm):

标配230mm,可延长到2m





测厚精度:

±1.0mm

质量(KG)

16
