产品介绍

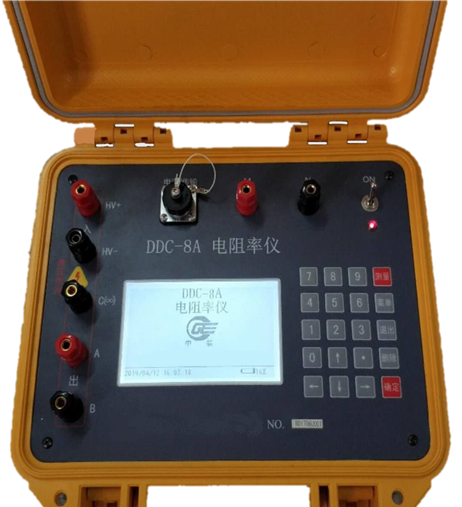

DDC-8A电阻率仪是在DDC/DZD系列电法仪器基础上，采用32位高速ARM单片机与高精度24位A/D等先进技术研制的新一代直流电阻率法仪器，可广泛应用于寻找地下水、各类构筑物基础场地评价等水文地质、工程地质勘察领域，亦可用于金属与非金属矿产资源勘探。
主要功能与特点
1. 轻便灵活── 集大功率发射、高精度接收功能于一体，体积小、重量轻；仪器面板设有“无穷远”极，无需手动切换即可自动测量ρSA和ρSB。
2. 大功率供电、高精度测量── 供电功率1000V×5A、电压通道测量范围±32V。采用模拟与数字多级高精准滤波等先进技术，保证1uV电位重复测量精度，确保仪器能在地电条件复杂区域获得高质量原始数据。
3. 全中文操作--全中文实时操作系统，可快捷完成参数设置、数据显示与存储等操作。
4. 超大存储--支持通过USB2.0接口导入或导出各类数据；采用32G 高速SD卡,可存储上千万组成果数据，掉电亦不丢失。
5. 保护完善--接收部分有瞬间过压输入保护功能，发射部分有过压、过流及AB开路保护功能，以及直流高压反接保护等功能。
配置清单
序号 | 产 品 名 称 | 型 号 | 单位 | 数量 | 备注 |
1 | 电阻率仪 | DDC-8A | 台 | 1 |
|
2 | 仪器运输包装箱 |
| 个 | 1 |
|
3 | 专用供电线 | DF-56 | 米 | 1000 | 用于常规电法AB极供电和MN极接收线 |
4 | 绕线架 |
| 个 | 3 |
|
5 | 90V电池箱 | DCX-3 | 个 | 2 | 不含电池 |
6 | 电法数据处理软件系统 |
| 份 | 1 |
|
主要技术指标
接收部分 | 发射部分 | 其他部分 |
测量电压范围：±32V（24位A/D）； 测量电压分辨率：1uV； 测量电压精度：电压＞3mV时精度≤0.5%， 电压≤1mV时精度±1uV； 电流测量范围：0 -5000 mA（24位A/D）； 测量电流分辨率：1uA； 测量电流精度：当Ip≥10mA时，≤0.3%； 输入阻抗：≥50MΩ； 对50Hz工频干扰压制：＞80dB； SP补偿：±2000mV | 最大供电电压: 1000V； 最大供电电流:5A； 最大输出功率: 5000 W； 正供时间：0.5-60s； 停供时间：0.5-60s； 具有过压过流保护 | 处理器：ARM Cortex-M4处理器； 显示：4.5寸字符型液晶； 存储容量：32G可选； 数据传输：USB2.0高速传输； 电池容量：16.8V 12.5Ah，可连续工作35小时； 电源接口：外接12V电池或适配器工作； 防水等级：IP66； 工作温度：-10-+50℃； 外形尺寸：250 x 225 x 132 mm； 重量：3kg |
应用实例

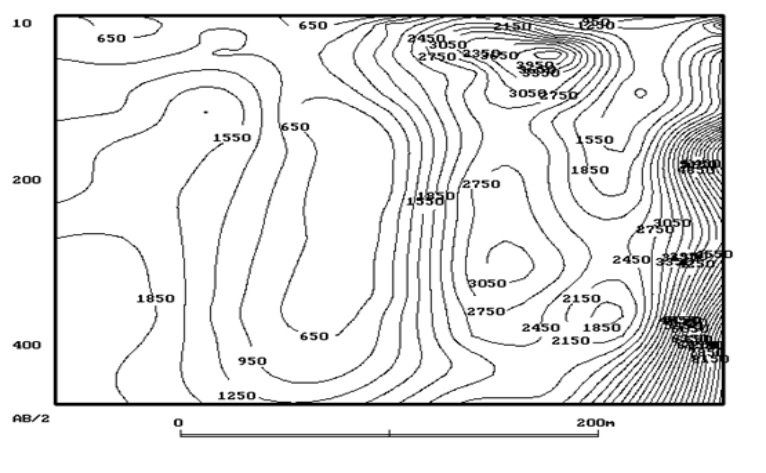

天津某铜矿剖面27-59号点之间视电阻率断面等值线图
