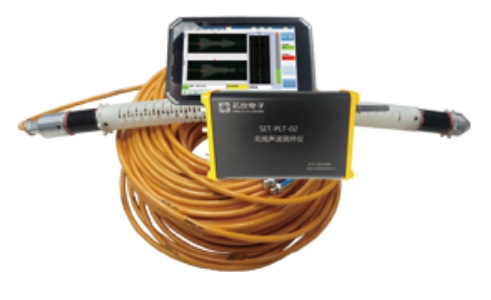

SET-PLT-02无线声波测井仪

声波测井仪

钻孔岩体波速测试

岩土试块波速测试


产品介绍

应用范围

 地质岩石、岩心等岩样波速测试

 地层孔中岩石波速测试与岩性勘查

 土木工程(隧道/水库/房基)前期地质勘查

 油气、煤层矿产地质勘查


依据标准

1. 岩土工程勘查规范 —————— GB50021-2001

2. 水利水电工程物探规程 ———— SL326-2005

3. 超声法检测混凝土缺陷技术规程 — CECS 21-2000

4. 港口岩 土工程勘查规范  ———— JTS133-1-2010

5. 高层建筑岩土工程勘查规范 ————— JGJ72-2004

性能特点

 独立WIFI无线数据传输

 最高40 MHz采样频率,63 K采样长度

 信号滤波分析,首波智能精准识别

 三防平板电脑,操作更便捷


性能参数

操作系统

Windows

声时精度

0.025 μs

通道数量

1发射2接收



≤ 10 μV

供电模式

内置3.8Ah锂电

采样频率

200 KHz ~ 40 MHz

测试精度

幅度优于0.1%
频率优于0.1%

放大增益

0 ~ 42dB可调

测试方式

手动/自动

探头尺寸

Φ45 × 820 mm

输入信号

压电信号

发射主频

50 KHz ± 5 KHz

发射电压

1000/500/200 V

电缆线长

100/150/200/300 m

发射脉宽

5 ~ 80 μs可调

电缆抗拉

120 Kg

采样长度

1 ~ 63 K可调

工作温度

10 ~ 50 °C

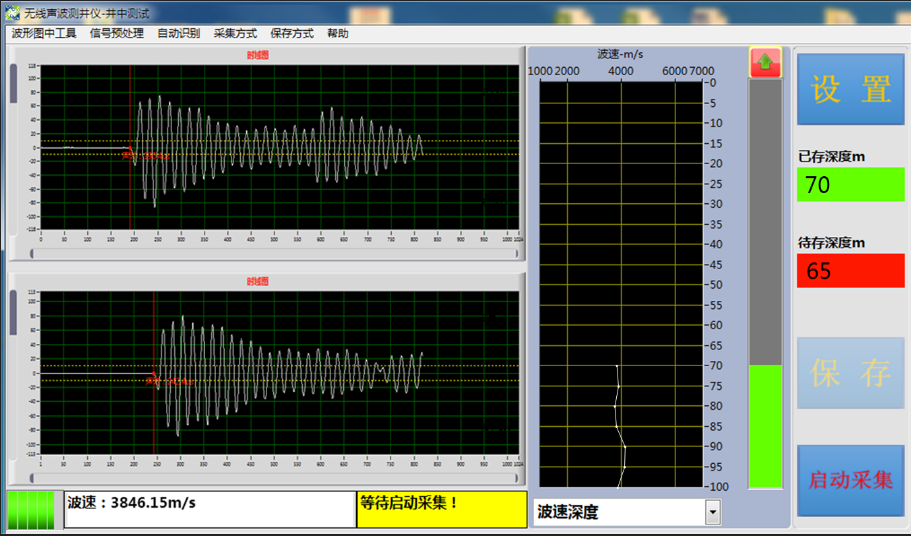

采集软件界面

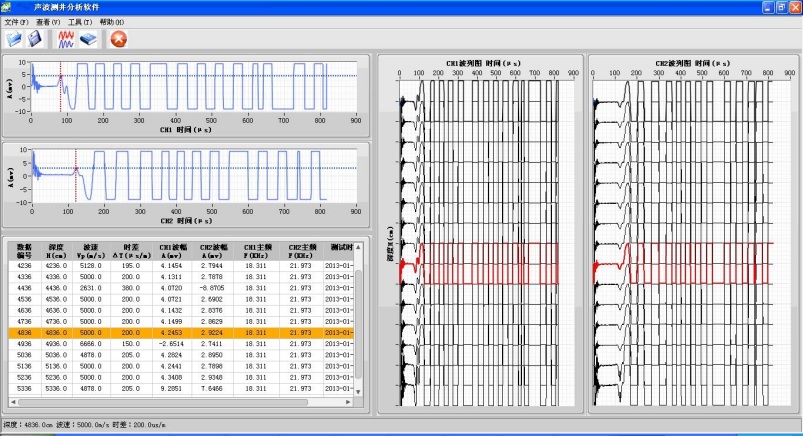

分析软件界面



标准配置

序号



规格型号

1

测试主机

1台



2

一发双收单孔换能器

1套

单孔纵波波速测试,电缆100米

3

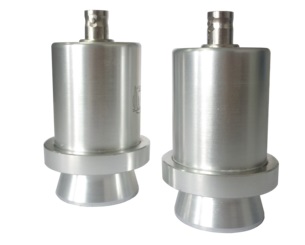

平面换能器

1对

纵波探头

4

移动PC

1台



5

信号线

2根



6

充电器

1



7

U盘

1

包含分析软件

8

仪器箱

1个



9

合格证、使用说明书

1份
