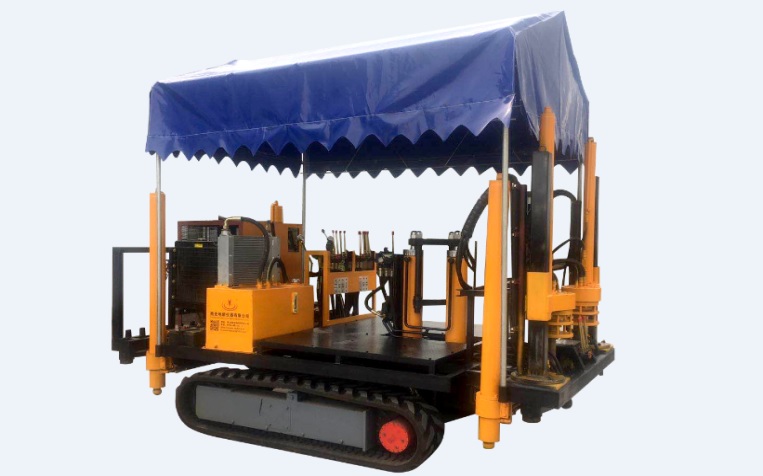

产品介绍
特点
●液压支腿自行装卸车，安全、省力、快捷，解决了上下车难的问题。
●配置液压油高温散热系统，解决了在高温天气液压油快速升高的问题，大大提高了工作时长。
●采用履带支承和行走，可在海滩、河滩、沙地、水田等恶劣环境开展静探作业，结冰道路仍可行走。
●液压系统先进，采用分片式组合多路换向阀，结构紧凑、体积小、安装方便、压力损失小、溢流阀压力过载特性好。
●独特的双作用力下锚装置，由大功率油压马达和液压油缸共同作用下锚，结构精简、方便快捷。
●本机能一机多用，不仅是静力触探测试的理想设备，配置附件，可延伸作孔压静探（CPTU）、自钻式旁压（PMT）、扁铲侧胀（DMT）、十字板剪切（VCT）、压入式波速（WVT）等原位测试试验。
性能指标
●发 动 机： 四缸柴油机 功率：≥30（KW）
●行走速度： 0-3（km/h）
●系统油压： 额定压力：13（MPa）
●触探装置： 额定贯入力：200 （KN） 额定起拔力：240（KN）
●配套探头： 双桥探头（10cm2或15cm2）,可选配单桥、孔压、波速三桥探头
●配套仪表： 原位测试微机
●下锚机构：下锚马达最大扭距：2442N .m
●触探探杆： 高强度专用地质管 材质：45MnMoB
●调平装置： 液压支腿 行程＞1400mm（可自主装卸车）
●整车自重： 约5（吨）
配置清单
序号 | 名称 | 规格 | 单位 | 数量 | 备注 |
1 | 履带式静探车底盘 | WYCL-20 | 辆 | 1 | 20吨 |
2 | 下锚装置 |
| 套 | 2 |
|
3 | 大地锚 | 锚径≥Ф330 | 件 | 6 |
|
4 | 地锚加长杆 | Ф42×800 | 件 | 6 |
|
5 | 锚调节长丝杆 |
| 件 | 6 |
|
6 | 锚杆锁帽 |
| 只 | 6 |
|
7 | 锚杆大垫圈 |
| 只 | 6 |
|
8 | 锚头楔形键 | 只 | 10 |
| |
9 | 起锚U型器 |
| 套 | 1 |
|
10 | 双桥探头 | 15cm2 | 只 | 2 |
|
11 | 探头上接头 | 15cm2 | 只 | 1 |
|
12 | 触探杆 | Ф36 | 根 | 50 |
|
13 | 触探呆探头 | Ф36 | 只 | 1 |
|
14 | 触探杆下导套 |
| 件 | 1 |
|
15 | 插板 | Ф36 | 只 | 2 |
|
16 | 导正瓦 | Ф36 | 只 | 2 |
|
17 | 八芯电缆 | RVVP8×12×0.15 | 米 | 80 |
|
18 | 配套工具 |
| 套 | 1 |
|
